هل يمكن الاعتماد على هذا الحساس ؟؟؟

[احمد شهيد جواد]

السلام عليكم ورحمة الله وبركاته

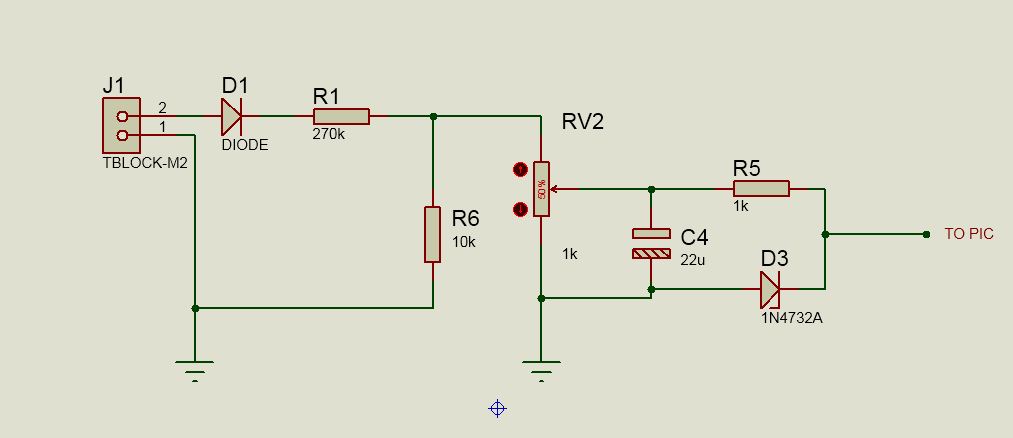

هل توجد ملاحظات على مجزئ الجهد هذا ؟؟؟؟ انا رأيت احد الاخوه مصممه ولكن لم اجربه ... الهدف منه هو قياس التغيير بالجهد العمومي بأستخدام المايكروكنترولر .....




وهل سيسبب تشويش ع المتحكم ؟؟؟ وماهي قيمة المكثف هنا ؟؟؟

[ماجد عباس محمد]

سيكون عليه نسبة لا بأس بها من المتردد لذا يجب أن يكون المكثف على الأقل 220 ميكرو و كلما زادت قيمته قلت نسبة التغير فى الفولت لكن زاد زمن استجابته للتغير فى جهد الدخول

[احمد شهيد جواد]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

سيكون عليه نسبة لا بأس بها من المتردد لذا يجب أن يكون المكثف على الأقل 220 ميكرو و كلما زادت قيمته قلت نسبة التغير فى الفولت لكن زاد زمن استجابته للتغير فى جهد الدخول

السلام عليكم استاذ ماجد ,,,,
يعني ممكن ان يعطي قراءة صحيحة ؟؟؟؟ وهل سيحدث نويز على المايكرو ؟؟

[ماجد عباس محمد]

1- سيكون من الصعب الحصول على قراءة صحيحة لأنك ستقرأ كل مرة عند زمن مختلف من دورة 50 ذ/ث
2- لو تقصد ستولد أو تسبب نويز فلا فقط 50ذ/ث أما الموجود على خط 220 سيدخل حيث لا توجد مرشحات لمنعها
3- الخطر الأكبر هو وجود 220 على الأرضى و هذا قد يسبب الصعق

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة احمد شهيد جواد

السلام عليكم ورحمة الله وبركاته
هل توجد ملاحظات على مجزئ الجهد هذا ؟؟؟؟ انا رأيت احد الاخوه مصممه ولكن لم اجربه ... الهدف منه هو قياس التغيير بالجهد العمومي بأستخدام المايكروكنترولر .....




وهل سيسبب تشويش ع المتحكم ؟؟؟ وماهي قيمة المكثف هنا ؟؟؟

وعليكم السلام ورحمة الله اخ احمد // الدائرة اعلاه لاتصلح ابدا لمراقبة الجهد او قياس التغيير بالجهد كما تريد // السبب ببساطة الخرج مأخوذ مع التوازي مع زنر وهو D3 فكيف يتحسس التغيير اذا تم تثبيت الخرج بغض النظر عن وجود ربل في الخرج .
ملاحظة هامة : اذا اردت مراقبة جهد فعليك اولا اخذ عينه منه باستخدام مجزء جهد لكن ستواجه مشكلة الخط المشترك (common line) وسيكون خطر احيانا اذا تم لمس الدائرة او بعد توصيلها بمداخل خارجية اخرى . لهذا يفضل استخدام محول بسيط فهو يضمن العزل التام .
ثانيا يجب استخدام موحدات قنطرة مع ترشيح وتوصل مقاومة توازي مع المكثف لكي لايحتفظ المكثف بفترة اكثر من اللازم فلا ترى التغيير بالسرعة المطلوبة .
ثالثا تحدد اعلى قيمة لا اعلى جهد بان لايتجاوز 5 فولت على حد علمي للتعامل مع الادخال المتغير للبك ..
تقبل تحياتي .

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة نعيم البديري

وعليكم السلام ورحمة الله اخ احمد // الدائرة اعلاه لاتصلح ابدا لمراقبة الجهد او قياس التغيير بالجهد كما تريد // السبب ببساطة الخرج مأخوذ مع التوازي مع زنر وهو D3 فكيف يتحسس التغيير اذا تم تثبيت الخرج بغض النظر عن وجود ربل في الخرج .
ملاحظة هامة : اذا اردت مراقبة جهد فعليك اولا اخذ عينه منه باستخدام مجزء جهد لكن ستواجه مشكلة الخط المشترك (common line) وسيكون خطر احيانا اذا تم لمس الدائرة او بعد توصيلها بمداخل خارجية اخرى . لهذا يفضل استخدام محول بسيط فهو يضمن العزل التام .
ثانيا يجب استخدام موحدات قنطرة مع ترشيح وتوصل مقاومة توازي مع المكثف لكي لايحتفظ المكثف بفترة اكثر من اللازم فلا ترى التغيير بالسرعة المطلوبة .
ثالثا تحدد اعلى قيمة لا اعلى جهد بان لايتجاوز 5 فولت على حد علمي للتعامل مع الادخال المتغير للبك ..
تقبل تحياتي .

أخى الكريم
بالضبط هذا ما فعله مصمم الدائرة فباعتبار الجهد الأقصى ل 220 فولت سيكون 310 و لجهد 240 هو 340 فولت فقد جزأ هذا الجهد بنسبة 1:270 و بالتالى الجهد على المقاومة المتغيرة و من ثم الزينر لن يتعدى 1.26 فولت يأخذ منها للمعايرة لدخل الميكرو و الزينر المستخدم هو 4.7 فولت للحماية فى حال وجود ضوضاء على الخط بقيمة حتى 1200 فيحمى الزينر هنا طرف الميكرو
أظن أنه صممها لميكرو أتميل حيث الجهد المرجعى يمكن اختياره 1.2 فولت ليصبح التقسيم سهلا

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

أخى الكريم
بالضبط هذا ما فعله مصمم الدائرة فباعتبار الجهد الأقصى ل 220 فولت سيكون 310 و لجهد 240 هو 340 فولت فقد جزأ هذا الجهد بنسبة 1:270 و بالتالى الجهد على المقاومة المتغيرة و من ثم الزينر لن يتعدى 1.26 فولت يأخذ منها للمعايرة لدخل الميكرو و الزينر المستخدم هو 4.7 فولت للحماية فى حال وجود ضوضاء على الخط بقيمة حتى 1200 فيحمى الزينر هنا طرف الميكرو
أظن أنه صممها لميكرو أتميل حيث الجهد المرجعى يمكن اختياره 1.2 فولت ليصبح التقسيم سهلا

فعلا صحيح كتبت الرد وبعد مراجعتي لرقم الزنر وجدته 4.7 فولت وهو لحماية مدخل المايكرو وتحسس القيم يكون دون قيمة الزنر / كنت على وشك تعديل المشاركة فانقطع النت ولم اتمكن : لكن يبقى الخط المشترك مشكلة الا اذا صمم الجهاز للقياس فقط فيكون معزول المخارج واللمس بالايدي . قيمة المكثف اضنها كافية لان الدخل له ممانعة عالية

[احمد شهيد جواد]

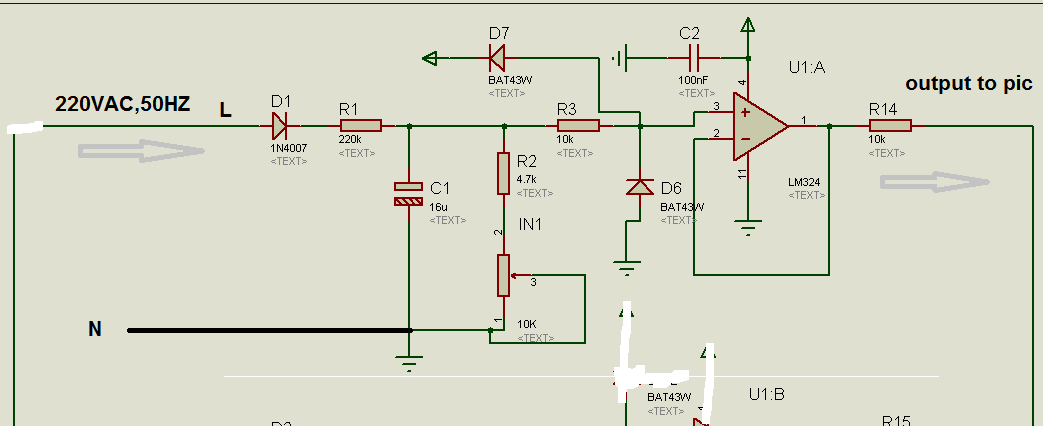

السلام عليكم ورحمة الله وبركاته .....
شكراً لكم اساتذتي الاعزاء . استاذ ماجد واستاذ نعيم ...
فعلاً كلامكم عين الصواب ... اهم نقطة هي العزل ..والتشويش ع المتحكم لذلك استخدمت مجزء جهد اخر



من تصميم المهندس حسن هادي محمود....
سأكمل التصميم وأوافيكم بالنتيجة

دمتم بخير
