اقتباس:
المشاركة الأصلية كتبت بواسطة seakrokram
استاذي الفاضل ارى انه يوجد خلل ما في رسم الدائرة والا كيف يعقل ان يسير تيار من سالب البطاريه مارا بالترنسستر Q2 ثم للارضي مرة اخرى؟ اليس سالب البطاريه هو ارضي مرجعي للدائرة ككل
|
من قال هذا؟

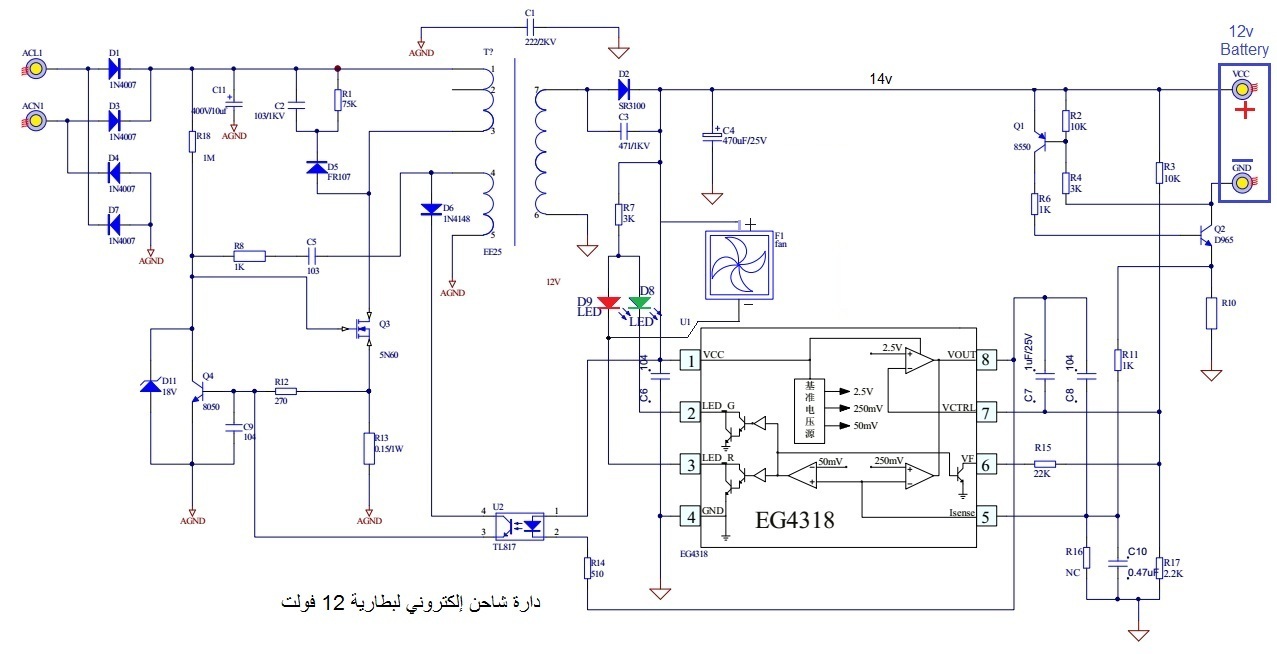

ارجع للرسم الكلى تجد أن هناك 2 أرضى منفصلين كما أن أرضى الجهد المستمر ليس هو سالب البطارية
اقتباس:
وهل يجوز ان يعمل اي ترنسستر NPN اذا سلطنا فولت متساوي على جامعه وباعثه وفولت موجب على قاعدته؟
|
أين الفولت على مجمعه و يساوى باعثه؟
راجع مسار الفولتات واضعا جهد بطارية من 8.5 للفارغة إلى 13.7 لتامة الشحن ستجد أن خرج المحول على الطرف 7 يخرج فولت بعد التقويم يصل إلى 14 فولت و يخرج لموجب البطارية فنطرح قيمته وهو على أقصى تقدير 13.7 فولت ما سيتبقى سيكون على مجمع الترانزيستور و الذى باعثه متصل بالأرضى الذى هو طرف 6 للمحول وهو الأرضى لدائرة المستمر
اقتباس:
|
لم يبقى احتمال هنا الا ان الترانسستر هنا في هذه الحاله يعمل كدايود فقط اقصد ان التيار المار في الباعث هو تيار القاعدة فقط وهذا ما كنت لا اعرفه سابقا اسف استاذي على الاطاله
|
الترانزيستور يعمل بالتيار و ليس الفولت فلو مر تيار فى القاعدة ، يحدد هذا التيار ما إن كان الترانزيستور يعمل مكبر أو مفتاح طبعا لتيار الحمل و قيمة معامل التكبير بيتا
فصل وتوصيل بطاريه على شاحن شور
