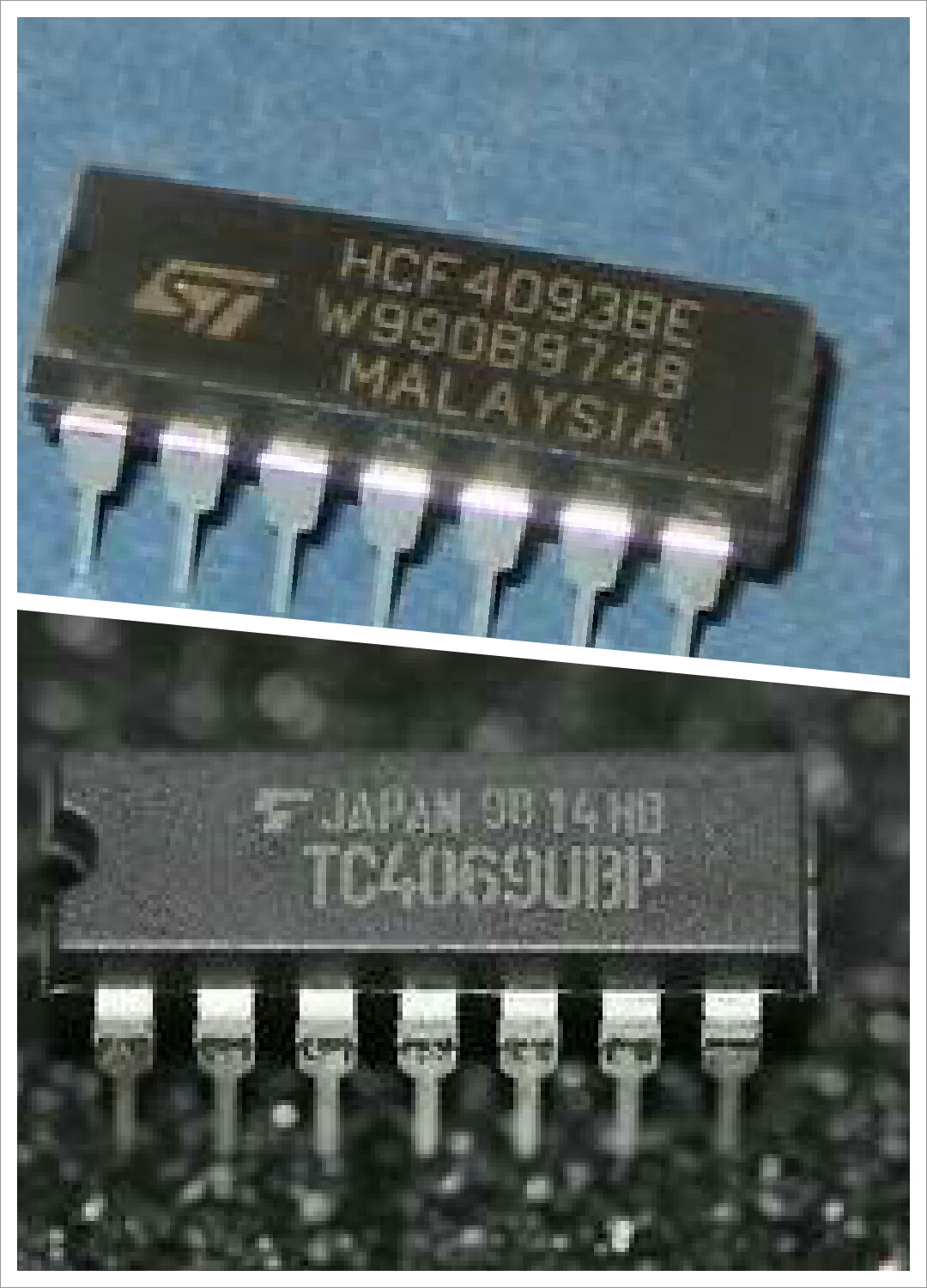

بماذا يمكن الاستفادة من المتكاملتيين بالصورة

[احمد طحان]

4093

4069
جزاكم الله خيرااا

[نعيم البديري]

وعليكم السلام ورحمة الله
الاولى 4093 فيها 4 بوابات ناند بمدخلين كل واحدةتتميز بدخل (شميت تركر )
الثانية 4069 فيها 6 بوابات نوت تستخدم لقلب المنطق او للعزل .
وتستطيع الدخول على الداتا شيت لكل منهما بكتابة رقم الاي سي يليه كلمة datasheet عن طريق جوحل . تحياتي لك .

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم


اليك هذا الرابط به العديد من الدوائر المختلفة والتى ممكن استخدام متكاملة 4093

url]http://www.electroschematics.com/tag/4093-circuits/

[احمد طحان]

جزاكم الله خيراا على الرد
الاخ نعيم البديري
الاخ عريبي محمود

بصراحة الموضوع صعب وخصوصا البوابات لم افهم عملها بشكل جيد
على كل هل من هذه المتتكاملتيين استطيع عمل فلشر مثل 4017 مع 555

[ماجد عباس محمد]

ربما يفيد هذا الشرح
http://www.qariya.info/vb/showthread.php?t=85647

[محمد إلياس]

المشاركة الأصلية كتبت بواسطة احمد طحان

هل من هذه المتتكاملتيين استطيع عمل فلشر مثل 4017 مع 555

السلام عليكم
بالنسبة ل555 في دائرة فلاشر إذا كانت هذه المتكاملات موجودة لديك وتريد الاستفادة منها ، ممكن تعوض المذبذب 555 بمذبذب مهيأ من بوابتين من المتكاملة 4069 (التي تحتوي على ستة بوابات not) .
أو مذبذب مهيأ من إحدى بوابات 4093 الأربع .

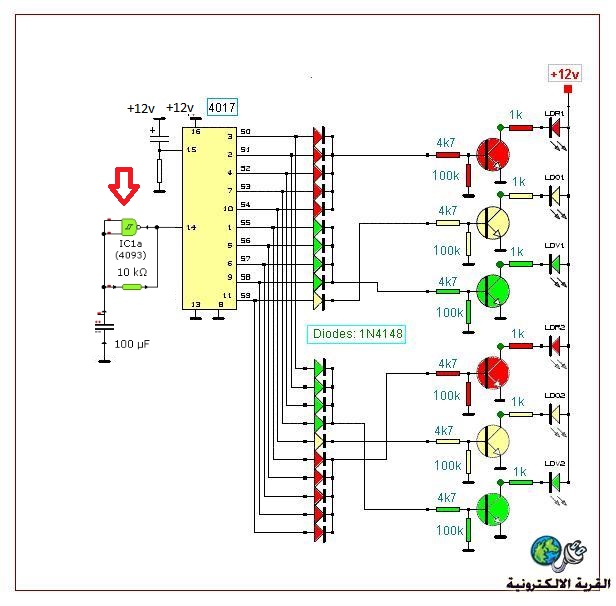

هذا مثال من صورة معدلة من موضوع بالقرية فقط للتوضيح:

ملحوظة: الأفضل توصيل دخول البوابات الشاغرة (التي لم يتم استخدامها) بالأرضي (السالب) .
