رجآءا المساعدة دائرة انذار

[عمر الغزي]

السلام عليكم يعيكم العافية يا اخوة
انا يا اخوة احتاج دارة انذار بالأشعة تحت الحمراء ولكن اريد ان يكون المرسل والمستقبل بجانب بعض ( أي لا اريد المستقبل امام المرسل ) ويكون مدى الاستشعار 3 متر على الأقل.
واذا في امكانية التفصيل لأني مبتدئ
وشكرا على المساعدة

[nedjar]

المشاركة الأصلية كتبت بواسطة عمر الغزي

السلام عليكم يعيكم العافية يا اخوة
انا يا اخوة احتاج دارة انذار بالأشعة تحت الحمراء ولكن اريد ان يكون المرسل والمستقبل بجانب بعض ( أي لا اريد المستقبل امام المرسل ) ويكون مدى الاستشعار 3 متر على الأقل.
واذا في امكانية التفصيل لأني مبتدئ
وشكرا على المساعدة

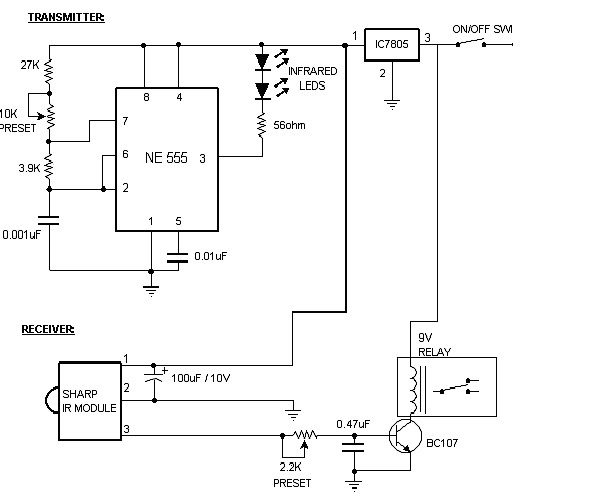

السلام عليكم اليك هده الدائرة البسسيطة ولاكن المدى لايتعدى ٢٠ سنتمتر وممكن تعديلها

[عمر الغزي]

شكرا أخي على المساعدة... ولكن المشكلة عندي أني أبحث عن دائرة لا يوضع فيها المرسل (ir led) أمام المستقبل
و الصحيح أنا رأيت أجهزة انذار تعمل بهذه الطريقة (انها تتكون من طرف واحد مرسل ومستقبل بجانب بعض) وكني لم أفهم طريقة عملها

والأمر الاخر هو كيف يمكنني التعديل على دارتك ليصبح مداها أكبر؟؟

[عمر الغزي]

المشاركة الأصلية كتبت بواسطة nedjar

السلام عليكم اليك هده الدائرة البسسيطة ولاكن المدى لايتعدى ٢٠ سنتمتر وممكن تعديلها

شكرا أخي على المساعدة... ولكن المشكلة عندي أني أبحث عن دائرة لا يوضع فيها المرسل (ir led) أمام المستقبل
و الصحيح أنا رأيت أجهزة انذار تعمل بهذه الطريقة (انها تتكون من طرف واحد مرسل ومستقبل بجانب بعض) وكني لم أفهم طريقة عملها

والأمر الاخر هو كيف يمكنني التعديل على دارتك ليصبح مداها أكبر

[nedjar]

المشاركة الأصلية كتبت بواسطة عمر الغزي

شكرا أخي على المساعدة... ولكن المشكلة عندي أني أبحث عن دائرة لا يوضع فيها المرسل (ir led) أمام المستقبل
و الصحيح أنا رأيت أجهزة انذار تعمل بهذه الطريقة (انها تتكون من طرف واحد مرسل ومستقبل بجانب بعض) وكني لم أفهم طريقة عملها

والأمر الاخر هو كيف يمكنني التعديل على دارتك ليصبح مداها أكبر

السلام ,ياخي هده الدائرة المرسل و المستقبل في بوردة واحدة والليد المرسل مع السينسور المستقبل بجنب بعضهم ومن الاحسن توضع بينهم صفيحة من حديد لااتتجاوز سنتيم ونصف وشكرا
