طلب مساعدة في دائرة ضوئية on و of

[احمد طحان]

السلام عليكم ورحمة الله وبركاته
هل يمكن تصنيع دارة مقاومة ضوئية وشعاع
1--عند قطع الشعاع اول مرة يعمل الحمل مثلا ريليه موصولة عليها لمبة يعني on وتبقى ثابتة وتعمل اللمبة
2--وعند قطع الشعاع مرة ثانية تعطي،of تفصل الريليه وتغلق اللمبة وتبقى مغلقة
إلا اذا قطع الشعاع مرة اخرى تعود اللمبة الى العمل
3-- يعني دارة المقاومة الضوئية تعمل on و of بقطع الشعاع هل تنفع الفكرة ؟؟

[محمد إلياس]

المشاركة الأصلية كتبت بواسطة احمد طحان

السلام عليكم ورحمة الله وبركاته
هل يمكن تصنيع دارة مقاومة ضوئية وشعاع
1--عند قطع الشعاع اول مرة يعمل الحمل مثلا ريليه موصولة عليها لمبة يعني on وتبقى ثابتة وتعمل اللمبة
2--وعند قطع الشعاع مرة ثانية تعطي،of تفصل الريليه وتغلق اللمبة وتبقى مغلقة
إلا اذا قطع الشعاع مرة اخرى تعود اللمبة الى العمل
3-- يعني دارة المقاومة الضوئية تعمل on و of بقطع الشعاع هل تنفع الفكرة ؟؟

السلام عليكم
بالنسبة للشعاع فهو أي مصدر ضوء قوي بما فيه الكفاية لتشغيل المقاومة الضوئية المستخدمة.
بالنسبة للدائرة ، أي دائرة on/off بمتكاملات مثل 4013 أو 4027 أو 4017 وغيرها ممكن تؤدي المطلوب.
يكفي استبدال مفتاح التشغيل الذي يكون عادة في هذه الدوائر بالمقاومة الضوئية (LDR) والقيام بالتعديلات المناسبة لها.

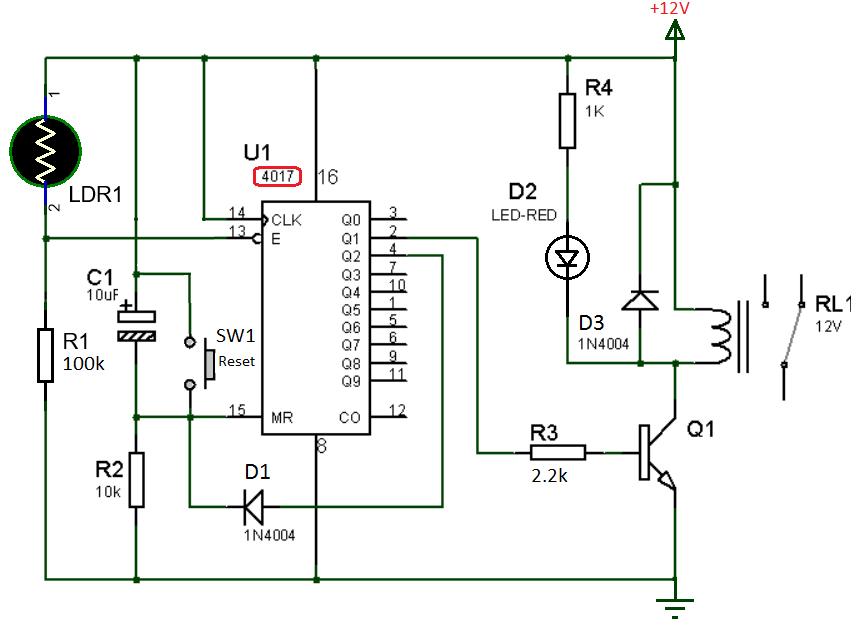

هذا مثال ممكن تجعله نقطة انطلاق للمشروع:

[مشتاق الله]

السلام عليكم و رحمة الله و بركاته

بالاضافة لتصميم الاخ محمد

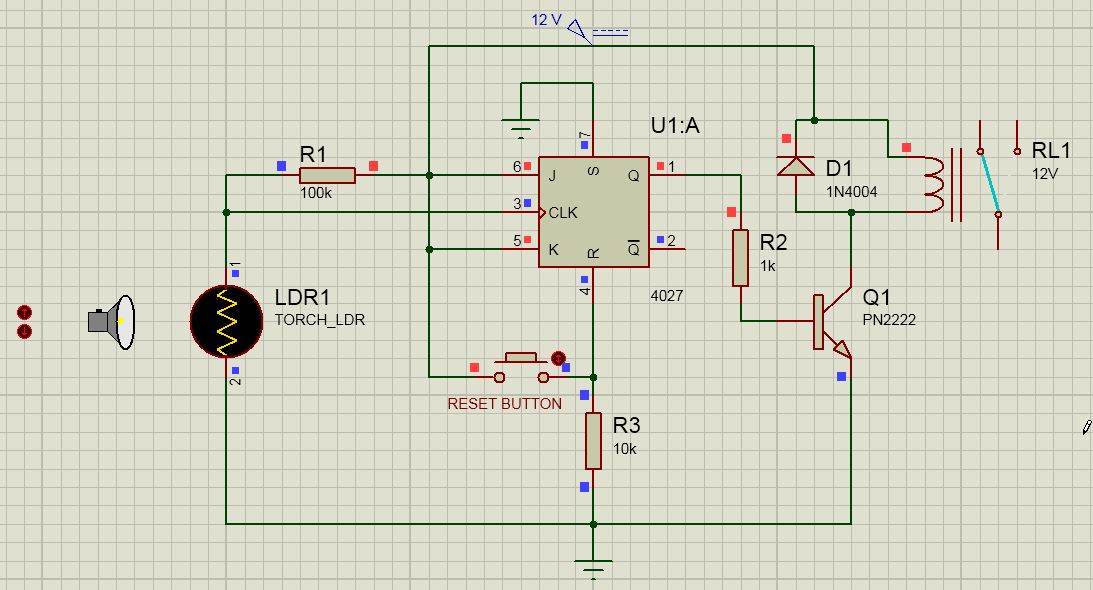

اليك هذا المقترح :




و ما توفيقى الا بالله

[احمد طحان]

جزاكم الله خيرااا على هذا الرد المتقن

هل ينفع هذه المتكاملات
Hcf4093Be

Tc4069
بدلاا عن 4017
او 4027
لاني ضعيف فيهم

[مشتاق الله]

معذرة الايسهات التى اقترحتها لا تنفع للغرض على حد علمى

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة احمد طحان

جزاكم الله خيرااا على هذا الرد المتقن

هل ينفع هذه المتكاملات
Hcf4093Be

Tc4069
بدلاا عن 4017
او 4027
لاني ضعيف فيهم

يمكن استخدام 4093 ولكن الدائرة ستحتاج إلى ضبط - اى تجربة و خبره.
هل يمكنك ذلك؟؟

[احمد طحان]

ان شالله تعالى قادر على ذلك
ولكن بمساعدتك طبعااا استاذ ماجد
اذا امكن رسم الدارة جزاكم الله خيرااا
وأقدر اتابع الموضوع اذا الله سهل لي
الله يعطيك العافية

[محمد إلياس]

المشاركة الأصلية كتبت بواسطة احمد طحان

جزاكم الله خيرااا على هذا الرد المتقن

هل ينفع هذه المتكاملات
Hcf4093Be

Tc4069
بدلاا عن 4017
او 4027
لاني ضعيف فيهم

وجازاك بمثله أخي أحمد
1/ ممكن أخي بالبوابات
لكن لو تحب خوض هذه المغامرة الأفضل أن تكون على الأقل على علم بمجال هذا الموضوع :
هو مجال القلابات (Flip Flop) في الألكترون المنطقي .
أشهر القلابات ثلاثة هي
الأول|: RS ويمكن صنعه ببواتين nor أو nand مثل ما في 4093
الثاني: D مثال المتكاملة 4013 التي تتضمن اثنين من القلابات
JK مثال المتكاملة 4027 والتي قدم لك الأخ مشتاق دائرة بها و تتضمن كذلك اثنين من القلابات .
2/ لو تحب تتعرف على بعض الدوائر المناسبة لمشروعك بالنوع D والنوع JK
كمثال ممكن تبحث في Google بهاته الدلالات :
D flip flop with nand gates
أو :
jk flip flop with nand gates
بالتوفيق ..
