[mostafa1230]

السلام و رحمة الله تعالى و بركاته

إخواني أريد برمجة هذا الميكروكنترولر الذي يتحكم في المحركات ذاتيا مع تغير درجة الحرارة ، و إظهار تغير درجة الحرارة في شاشة lcd

أولا في درجة حرارة من صفر إلى ثمانية عشر

· يشغل المحرك رقم 1 لتشغيل المكيف
· تضيء الليد رقم 1
· يشتغل البوزر
· يدور المحرك رقم 2 في المنحى 1 ( إغلاق النافدة)
في درجة حرارة مابين ثمانية عشر إلى ثلاثون
· تضيء الليد رقم 2
في درجة حرارة من ثلاثون و ما فوق
· يشتغل المحرك 2 و يدور في المنحى 2 المعاكس ( فتح النافدة)
· تضيء الليد رقم 3
·
و شكرا

ملف البروتوس

http://up.top4top.net/downloadf-395sboii1-rar.html

[ماجد عباس محمد]

توصيل الريلايات خطأ
يجب أن تكون الملفات بين خرج ULN2003 و بين +DC حسب جهد تشغيله و يكون طرف ULN-Comm متصل بنفس الفولت
وهذا التوصيل لا علاقة له بتوصيل الموتور إذ يجب ان تراعى ظروفه منفصله
لاحظ أن ULN لا تخرج تيار هى فقط مجرد سويتشات تتصل بالأرضى
ارجع للدتا شيت

[mostafa1230]

شكرا أخ ماجد لو سمحت اريد طريقة الربط بين االميكروكنترولر شدة توتره خمسة فولت و إثنا عشر فولت ثابة مع برمجة بلغة السي

[ماجد عباس محمد]

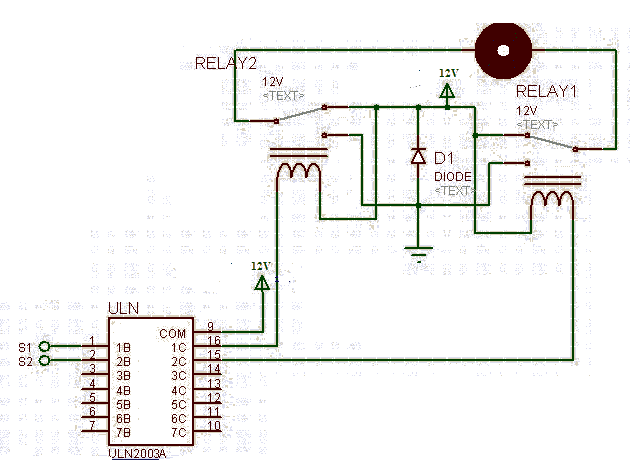

هذه هى الدائرة

لاحظ أن الدايود D1 لا لزوم له

[mostafa1230]

هل تقاصد ان الدايود ليست ضرورية؟؟
اذا كان نعم ؟؟ ممكن لكن هي من حماية المحرك من التيار ليرع من الملف
على اية حال فقد وجدت حل لعدم توقف المحرك لان الميكوكنترولر دائم يقيس درجة الحرارة لو هي أصغر يبقي المحرك شغال
فكرت في capteur fin cours فحل المشكلة
و إنشاء الله سأبدأ في تطبيق عملي

[ماجد عباس محمد]

الريلاى ليس مشابها للقنطرة H-Bridge فالأخيرة 4 ترانزيستورات يفتح بعضها أثناء غلق الآخر
أما الريلاى فالطرف المتصل عند تحركه سيقطع التيار و يبدأ عبور الهواء حتى يلمس الطرف الآخر وهو زمن يكون 1 مللى ثانية و ربما أطول وهذه الحركة تسمى Break before Make أى فصل قبل التوصيل
خلال هذه الفترة لا يكون الدايود متصلا بالموتور والموتور غير متصل بشيء فلو كان التيار كبيرا ستمر شرارة عبر طرفى الريلاى و يحترق

لو تريد هذه الحماية فهى تكون بوضع مقاومة 33 أوم و مكثف 0.1 ميكرو و ربما أكبر بحسب التيار و على طرفى الموتور ذاته كما فى هذه الصفحة
http://www.qariya.info/vb/showthread...93#post1080793
حيث تجد الدائرة فيها الملف يمثل الموتور و التغذية على اليسار و السويتش على اليمين يمثل الريلاى
كما أن بها وسائل أخرى للحماية
