مشروع الحمل الإلكتروني - Electronic DC Load - جهاز لا غنى عنه في ورشتك

[Omar Mekkawy]

سلام عليكم ورحمة الله وبركاته

قمت بتجربة دائرة على الإنترنت وهي لـ حمل إلكتروني Electronic DC Load تعالوا نشوف فوائدها :

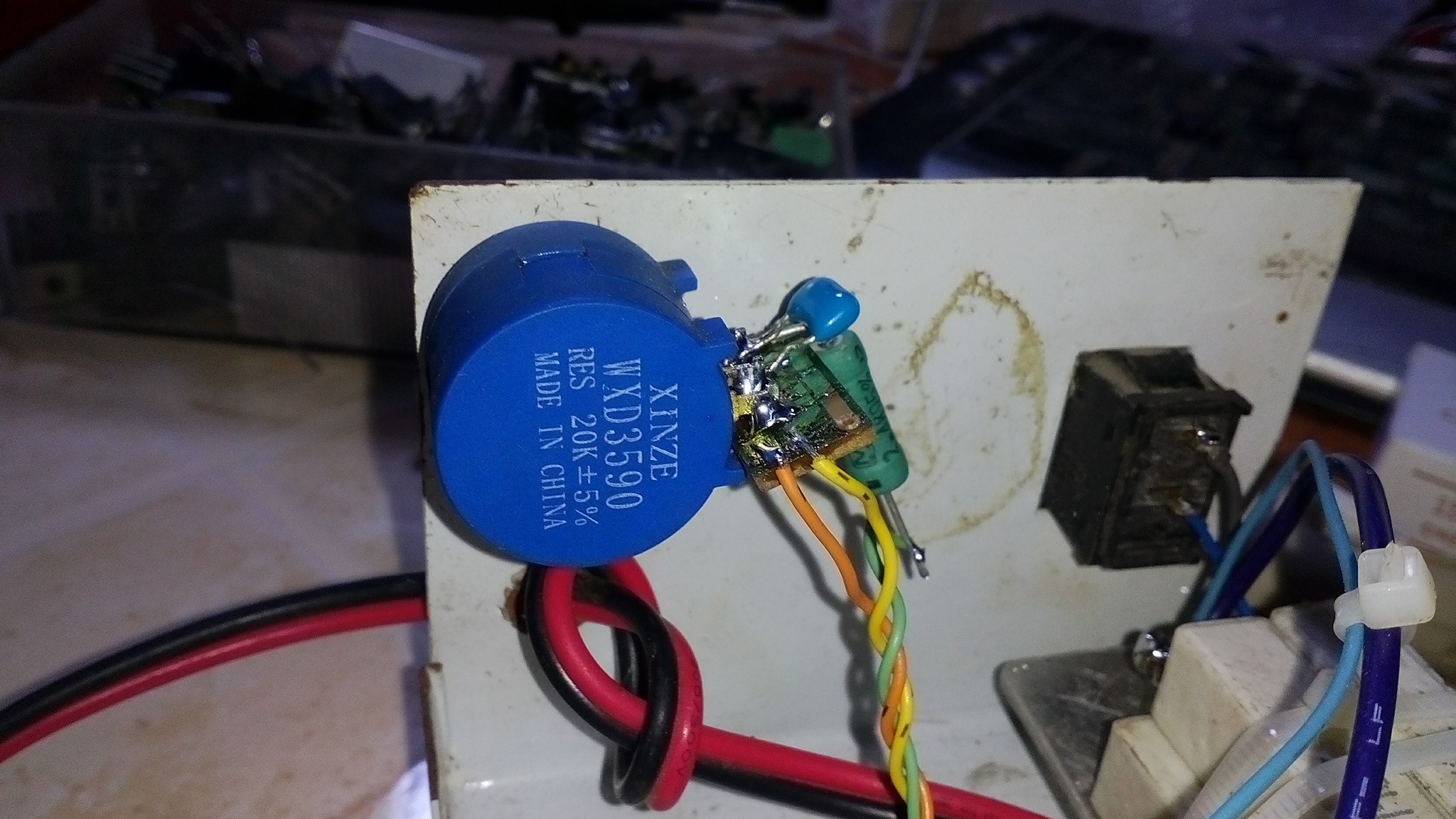

1 - تغنيك عن استخدام المقاومات واستخدامها كحمل لأن الآن سوف يصبح معك حمل متغير تستطيع أن تجعله يسحب تيار بأي قيمة Constant Current Sink ( وهذه القيمة ثابتة مهماً تغير جهد التغذية اللي واصل للحمل ) وهذه ميزة جيدة. حيث تعطيك تياراً من أول 10 مللي وحتى تيار مثلاً 5 أمبير ( على حسب نوع الموسفيت ومقاومته الداخلية وعددهم أيضاً ). وتستطيع التحكم في هذا التيار بمنتهى الدقة لو قمت بإستخدام مقاومة متغيرة ذات 10 لفات وتصبح الدقة 1 مللي أمبير ( المقاومة سوف تظهر بالصور القادمة ).

2 - الدائرة هذه تستخدم في فحص دوائر الباورسبلاي ( لأن أغلب مشاكل الباور سبلاي تظهر في حالة وجود الحمل ) وأيضاً يمكن استخدامها في دوائر ذات قدرة كهربية التي تعمل على التيار المستمر. يمكنك كذلك أن تفحص بها جودة البطاريات.

3 - الميزة الاجمل أنه لو ركبت الجهاز هذا على التوالي بين الباورسبلاي وأي جهاز تقوم بفحصه فيمكنك أن تحدد قيمة للتيار لا يمكن أن يتخطاها وتسمى Constant Current وهذه تحمي الاجهزة من سحب تيار كبير في حالة حدوث خطأ.

4 - عند إضافتها مع أي باورسبلاي سوف تصبح به ميزة الحماية من زيادة التيار المسحوب. وخصوصاً باورسبلاي الكمبيوتر يمكنك أن تجعله يعطي تياراً ثابتاً يستخدم لشحن البطاريات أو أي شىء دون التحميل الزائد عليه.

5 - مشكلتها الوحيدة في حالة التيارات الكبيرة. الموسفيتات سوف تحتاج لمشتت حراري كبير وكذلك التبريد الجيد بإستخدام مروحة. وكذلك تحتاج لباورسبلاي منفصل 5 فولت أو 12 فولت.

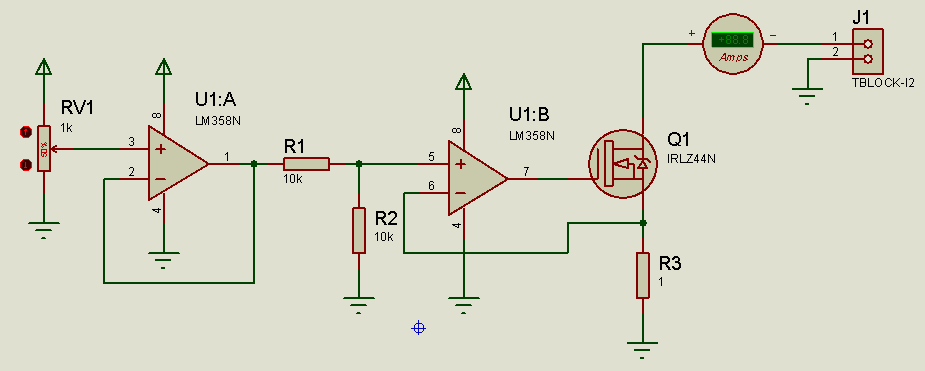

تعالوا نشوف الدائرة :

الدائرة سهلة لدينا R3 هي مقاومة 1 أوم ذات قدرة كبيرة ( لدي بالجهاز جعلتها 40 واط من خلال 4 مقاومات 4 أوم على التوازي ). هذه المقاومة متصلة على التوالي مع الباورسبلاي من خلال الموسفيت. الأي سي U1:B يعمل على وضع مقارن حيث يقارن قيمة الجهد على المقاومة هذه وبين الطرف الـ + لهذا المقارن ويقوم بتشغيل الموسفيت في حالة إن الجهد على الطرف - أقل من الـ + للمقارن وفي حالة التساوي يتم فصل الموسفيت عن العمل وهكذا. تم استخدام U1:A كـ Buffer حيث يمنع أي تحميل على جهد المقاومة المتغيرة. وبعديه وضعنا مقسم جهد مكون من مقاومتين 10 كيلو أوم يقوم بقسمة جهد المقاومة المتغيرة / 2 لجعل دقة التحكم أكبر ويمكن الاستغناء عنها في حالة عدم الاحتياج لتيارات صغيرة. يتم توصيل الباورسبلاي من خلال الطرفان في الـ Terminal J1.

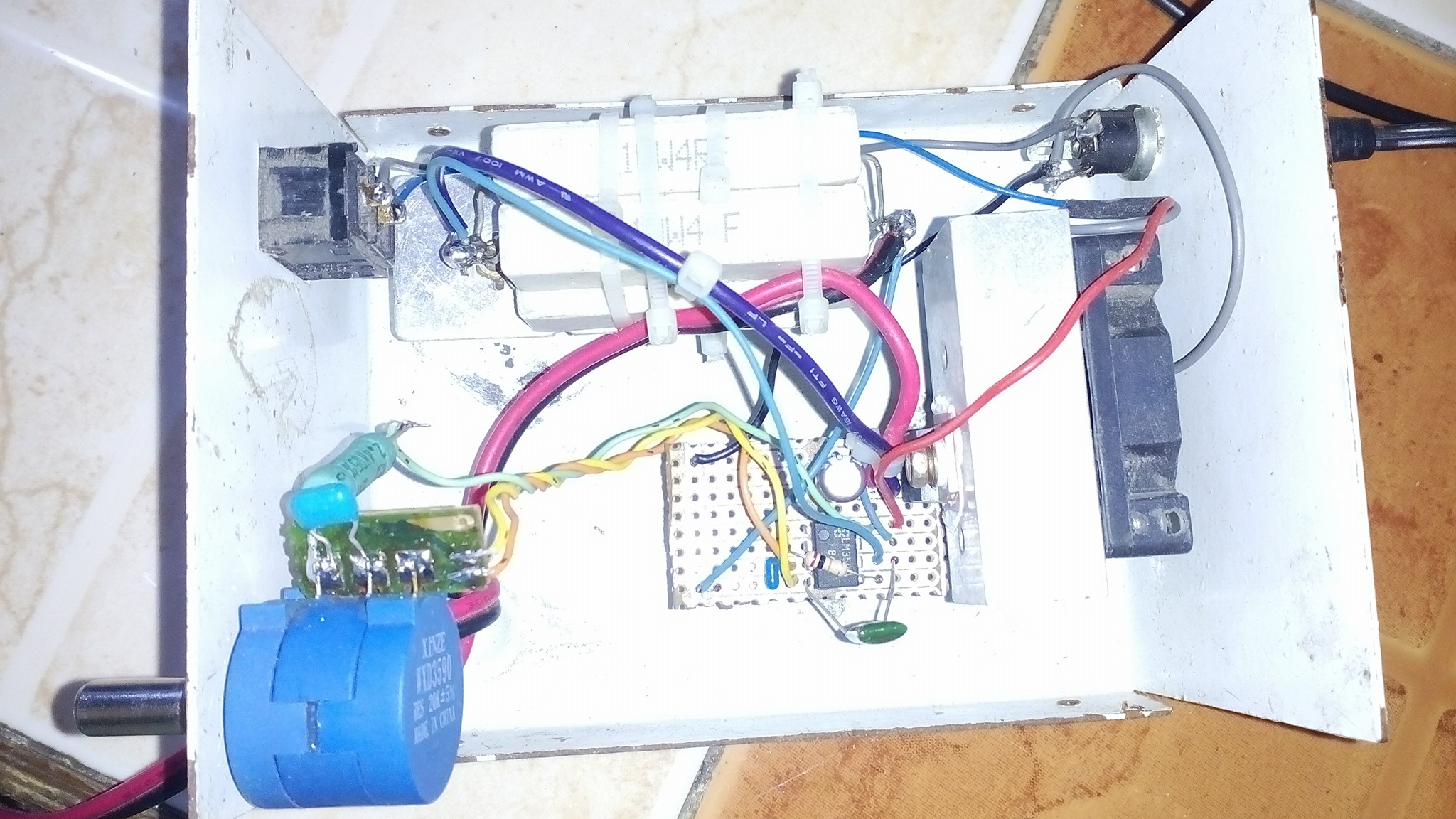

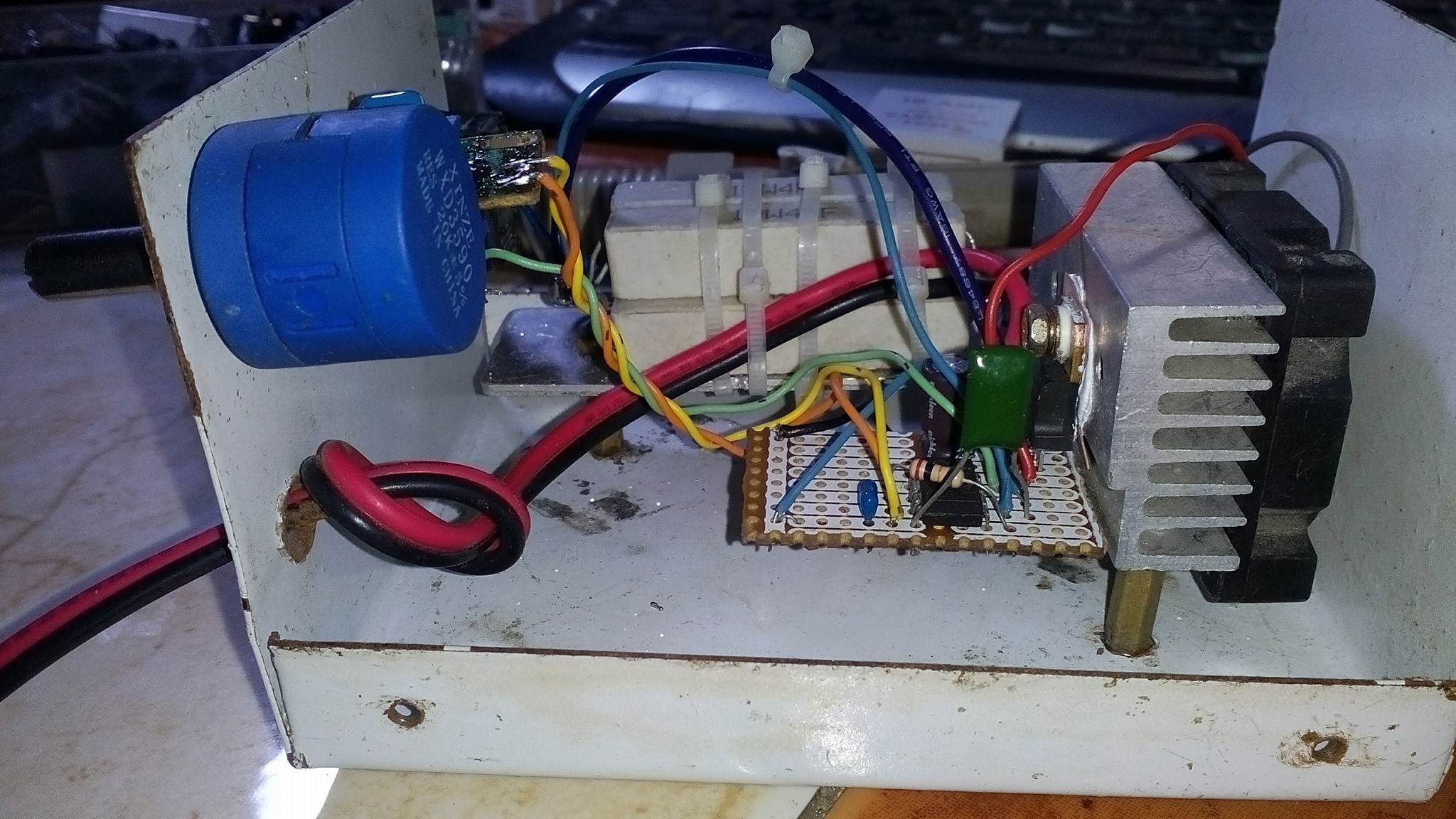

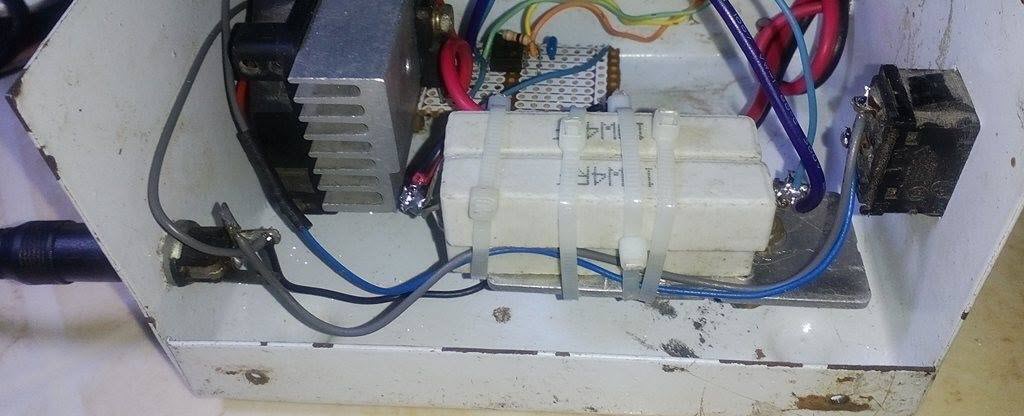

الآن تعالوا نشوف صور الجهاز :









ننتظر تجربتكم للدائرة.

[mourad3d]

ماشاء الله مهندس عمرو مشروع ممتاز

[Omar Mekkawy]

المشاركة الأصلية كتبت بواسطة mourad3d

ماشاء الله مهندس عمرو مشروع ممتاز

الله يخليك يا بشمهندس مراد. ياريت تجرب معايا يللا مستنيك

[أبوالحسن حجزى]

السلام عليكم
مشروع ممتاز
سيتم العمل على أنشاءه وتجربة أداءة

[Omar Mekkawy]

المشاركة الأصلية كتبت بواسطة أبوالحسن حجزى

السلام عليكم
مشروع ممتاز
سيتم العمل على أنشاءه وتجربة أداءة

وعليكم السلام.
الله يخليك.
إن شاء الله. أنتظر نتيجة تجربتك.

[معسكر]

السلام عليكم ,,,

قمت بتنفيذ الدائرة اخي ولاكن النتيجة تختلف عن الذي شرحته او على الاقل تختلف عما فهمته من شرحك

فكنت اتوقع ان تعمل الدائرة على التحكم في التيار مع المحافظة على فرق الجهد ولاكن الذي وجدته فان الدائرة تتحكم بالتيار عبر تقليل فرق الجهد ,, وربما هذه لن تفيد كثيرا خصوصا عندما تريد استخدامها لدوائر الشحن فانا احتاج للمحافظة على فرق الجهد مع التحكم في التيار

فهل لديك تفسير آخر ,,, دمت بحفظ الله

[Omar Mekkawy]

المشاركة الأصلية كتبت بواسطة معسكر

السلام عليكم ,,,

قمت بتنفيذ الدائرة اخي ولاكن النتيجة تختلف عن الذي شرحته او على الاقل تختلف عما فهمته من شرحك

فكنت اتوقع ان تعمل الدائرة على التحكم في التيار مع المحافظة على فرق الجهد ولاكن الذي وجدته فان الدائرة تتحكم بالتيار عبر تقليل فرق الجهد ,, وربما هذه لن تفيد كثيرا خصوصا عندما تريد استخدامها لدوائر الشحن فانا احتاج للمحافظة على فرق الجهد مع التحكم في التيار

فهل لديك تفسير آخر ,,, دمت بحفظ الله

لن تستطيع أن تتحكم في التيار والجهد معاً في نفس اللحظة أكيد واحد منهم هاييجي على حساب الآخر !!!
لا تنسى إن كل لما البطارية بتتشحن جهدها بيرتفع تلقائياً وبالتالي التيار المسحوب يبدأ يقل تدريجياً ويرتفع الجهد كذلك ودي أأمن طريقة لشحن البطاريات.

[نعيم البديري]

السلام عليكم ورحمة الله // اولا ارحب باخي العزيز استاذ عمر وكما يقال ليك وحشة كبيرة يارجل فمنذ فترة لم نراك عبر النت او في المنتدى ..
دائرة جميلة ومفيدة فعلا ولكن لي بعض الملاحظات علىيها / منها مايتعلق بشرح الفكرة ومنها مايتعلق بالتصميم :
1- اتوقع جاء سهوا في رسم الدائرة ببرنامج البروتس الجزء الاعلى اليمين وهو نقطتي توصيل الدائرة على التوالي مع الحمل اقصد (Terminal J1.) هنا الموسفت يصل ارضي المصدر للحمل اذا يجب ان يكون الطرف الثاني للترمنل هو +vcc للمصدر وليس علامة الارضي .
2- الجزء الايسر من الدائرة وهو الفورورد فولتج اضن لاداعي له فلا حمل على مدخل المقارن الايمن لكي تحتاج لعزله ويكفي على ما ارى زنر دايود ومجزء ويكون بنفس الوقت افضل لانك تحتاج لجهد مرجعي ثابت وخرج البفر او الفورود هذا لايعطيك جهد ثابت لانه ماخوذ من مجزء جهد اصلا الا اذا كان مصدرا مستقلا وثابتا وهذا لاداعي له وممكن استخدام نفس المصدر باخذ الجهد المرجعي باستخدام زنر معين .
3- مايتعلق بفكرة العمل هنا الدائرة تحدد التيار نعم ولكن كيف هي لاتقطع المصدر بشكل نهائي عند تجاوز الحمل بل تتحسس تلك النقطة (القيمة المحدد بالظبط ) ويبقى الموسفت في حالة تذبذب سريع لان الموسفت اذا توقف توقف معه سحب التيار من قبل الحمل ثم يعود حالا لان الجهد الصغير على مقاومة التحسس (1 اوم ) سيختفي وهكذا يعود الحمل ويبقى يذبذب اي النتيجة تحديد التيار عند تلك النقطة .
4- من فهم النقطة 3 اعلاه اتوقع انخفاض جهد الخرج بشكل من الاشكال حسب تجاوز الحمل لان التقطيع سيؤدي الى انخفاض الجهد كما ذكر الاخ (معسكر )
تقبل تحياتي اخي عمر وسنتواصل بالنقاش ورأيك بهذا الكلام .
