اقتباس:
المشاركة الأصلية كتبت بواسطة مراد3374

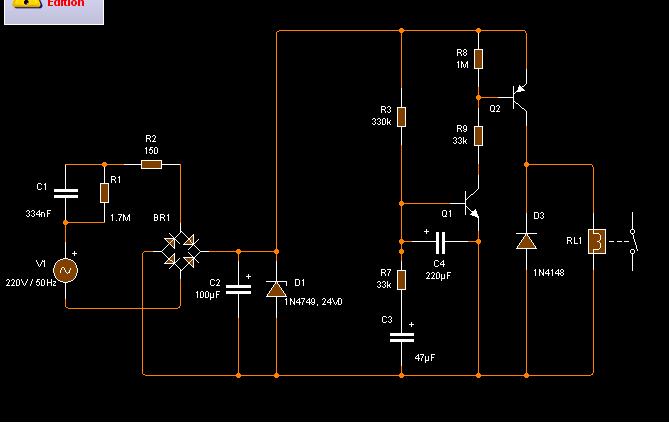

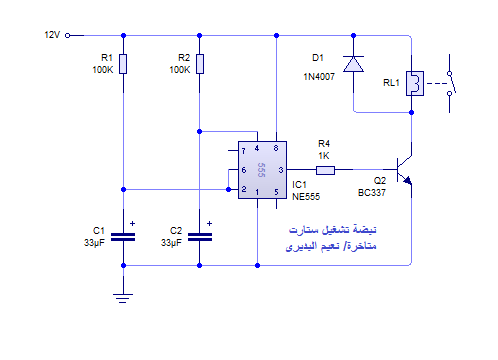

شكرا لك اخى مهندس نعيم .... هذا هو المطلوب بالضبط والدائره بسيطه وواضحه وسهلة وغير مكلفه
ولكن ماذا اذا اردنا زيادة زمن التأخير الى 30 ثانيه
|
في هذه الحالة سيكون هناك نسبة خطأ بالحسابات فمثلا لو زدنا كل من r1,r2 او c1,c2 نعم سيزداد زمن التاخير لكن سيكون زمن تشغل الريلي لمفتاح الستارت اطول ايضا (صحيح هو غير مهم لانه بعد 10 او ثماني ثواني سينفصل ) لكن العملية ستكون غير مقبولة لو كان هناك خطأ بمنظومة التشغيل اذ يكفي كما قلت انت ثانية واحدة لضغط او تشغيل مفتاح الستارت عبر الرلي .

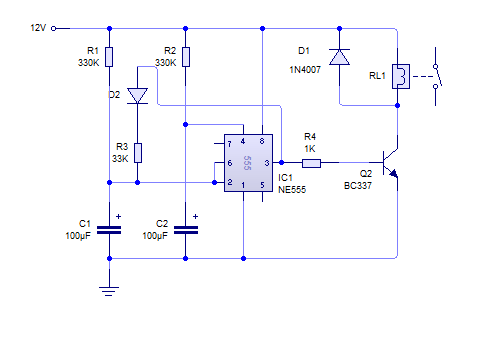

في دائرتنا اعلاه ممكن عمل الدقة بشكل اكثر باستخدام 2 تايمر 555 او استخدم 556 اذا اردت ذالك نصممها لاحقا اما الان فتم اضافة تغيير بسيط على الدائرة لاعطاء انتظار بالبداية حوالي 25 الى 30 ثانية وتم معالجة سرعة فصل الريلي للحصول على نبضة مقبولة الطول 1 ثانية ايضا بعد اشتغاله فقط حيث تم اضافة تغذية فيد باك دايود d2 مع r3 لتسريع الخروج من تشغيل الستارت كما في المخطط .

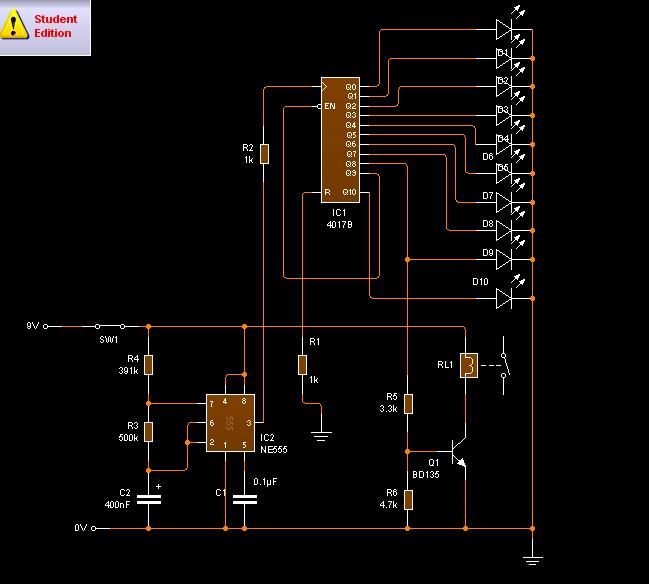

دائرة تأخير بدء التشغيل لمحرك كهربائى
[/IMG]
[/IMG]
