مراقبة جهد البطارية

[mr.kamba]

السلام عليكم ورحمة الله وبركاته

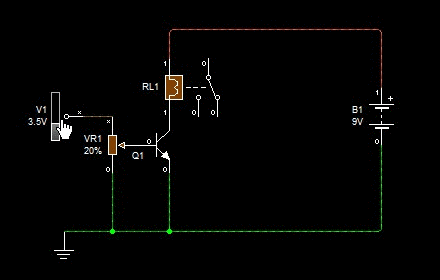

الرجاء من خبراء القرية الحبيبة توضيح لماذا لم تعمل معى هذه الدائرة عند التنفيذ العملى وهل هناك بديل ناجح عمليا يتكرم به احد المهندسين

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة mr.kamba

السلام عليكم ورحمة الله وبركاته
الرجاء من خبراء القرية الحبيبة توضيح لماذا لم تعمل معى هذه الدائرة عند التنفيذ العملى وهل هناك بديل ناجح عمليا يتكرم به احد المهندسين

قد تكون المقاومة المتغيرة عالية القيمة وتيار مجزء الفولت الخارج منها ليس كافيا لتشغيل الترانزستور في حالة الاشباع / انصح باستخدام زوج دارلنكتون وستعمل الدائرة عندك ان شاء الله كذالك ولحماية الترانزستور ضع مقاومة ثابتة 1Kمثلا امام البيز كي لايتعطل الترانزستور اذا تم دوران المتغيرة باتجاه الطرف الموجب تقبل تحياتي .

[mr.kamba]

شكرا جزيلا استاذى العزيز نعيم البديرى
للتوضيح جهد البطارية هو حد ادنى 3.7 فولت وحد اقصى 4.2 فولت اى بمقدار نصف فولت وكان الهدف هو عند وصول البطارية ل4.2 فولت يعمل الريلاى فيفصل الشاحن وبعد الاستخدام وهبوط قرابة النصف فولت يفصل الريلاى فتعود للشحن من جديد وعند التنفيذ عمليا وجدتها تقدح الترانزستور بمجرد التوصيل مع العلم انى استخدمت مقاومة متغيرة 100K وترانزستور BC337

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة mr.kamba

شكرا جزيلا استاذى العزيز نعيم البديرى
للتوضيح جهد البطارية هو حد ادنى 3.7 فولت وحد اقصى 4.2 فولت اى بمقدار نصف فولت وكان الهدف هو عند وصول البطارية ل4.2 فولت يعمل الريلاى فيفصل الشاحن وبعد الاستخدام وهبوط قرابة النصف فولت يفصل الريلاى فتعود للشحن من جديد وعند التنفيذ عمليا وجدتها تقدح الترانزستور بمجرد التوصيل مع العلم انى استخدمت مقاومة متغيرة 100K وترانزستور BC337

لكن شكل الدائرة يقول غير ذالك لانني رأيت المصدر 9 فولت وكما هو معروف البطارية 3.7 يستخدم معها شاحن 5 فولت ويمكن الاستغناء عن الرلي بترانزستور لصعوبة توفر ريلي يعمل على الجهود الواطئة مثل 5V او اقل .

[mr.kamba]

بارك الله فيك وزادك علما
اسف جدا على هذا الخطا بالفعل يوجد معى بطاريتان الاولى 12 فولت وليست 9 استخدمها فقط لتشغيل الريلاى اما البطارية الاخرى التى اريد مرقبتها هو بطارية هاتف محمول وكنت اريد تشغيل الريلاى عند اكتمال الشحن فى البطارية وفصل الريلاى عند الهبوط فى الجهد بعد 0.5 فولت اى لقيمة 3.7 فولت

[ماجد عباس محمد]

هذه الدائرة لا تصلح و السبب أن عندما يرتفع الفولت سيبدأ التيار فى المرور فى القاعدة و من ثم المجمع و عندها سيبدأ الريلاى فى التذبذب بين الوصل و القطع
فى هذه الدائرة أظنك اتلفت الترانزيستور بتوصيل البطارية على القاعدة عندما حركت المقاومة المتغيرة لأعلى قيمة
لاحظ أنك توصل بطاريتين معا من خلال ريلاى، يجب أن تضع شيء ما للحد من التيار للقيمة المسموح بها وإلا تنفجر البطارية 3.7 فولت

[mr.kamba]

شكرا جزيلا لحضراتكم
واتمنى لو ان هناك حل او دائرة بديلة اكون شاكرا لحضراتكم وبارك الله فيكم مهندس نعيم البديرى ومهندس ماجد عباس

[mr.kamba]

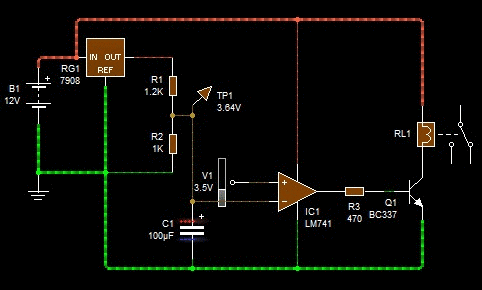

بحثت على الانترنت قدر الامكان وتوصلت لهذه الدائرة
وسؤالى لحضراتكم هل هى سليمة من الناحية النظرية ومن الممكن تطبيقها عمليا
ولو هناك تعديل ارجو ارفاقه بارك الله فيكم
