برجاء المساعدة في الترنزوستر الضوئي

[عبدالله حجازى]

السلام عليكم ورحمه الله وبركاته ..

برجاء المساعدة في الترنزوستر الضوئي


اريد معرفة قيمه المقاومه المناسبه لتوصيلها لتغذية الليد الداخلي لل Optocoupler ...

الجهد المستخدم هو 24 فولت ما هي قيمة المقاومه لتوصيلها للتحكم في اشعال الدايود الداخلي .. Optocoupler

.




وشكرااا للجميع ...

[ماجد عباس محمد]

ارجع للداتا شيت الخاصة بهذا الأوبتو كبلر فمثلا لو هو 817 سيكون تيار الليد من 10 مللى إلى 20 مللى و طبعا من قانون أوم سيكون الحساب سهل و أيضا يمكن اهمال الفولت على الدايود لأن التغذية 24 فولت و 1.8 بالنسبة لها لا تؤثر كثير و أقل من نسبة السماح فى المقاومة
24 فولت / 10 مللى = 2.4 ك أوم أو
24 / 20 = 1.2 ك أوم فتختار قيمى ما بين 1.2 ك و 2.4 ك أوم

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم

طبعا من الاحسن ان تقوم بعمل هذه الحسابات يدويا (تطبيق قانون اوم ) لكن هناك برامج صغيرة جدا وبسيطة تمكنك من عمل ذلك وخاصة اذا كنت تريد عدد كبير من الليدات وتوصيلهم توالى او توازى
واليك برنامج يفيدك فى ذلك

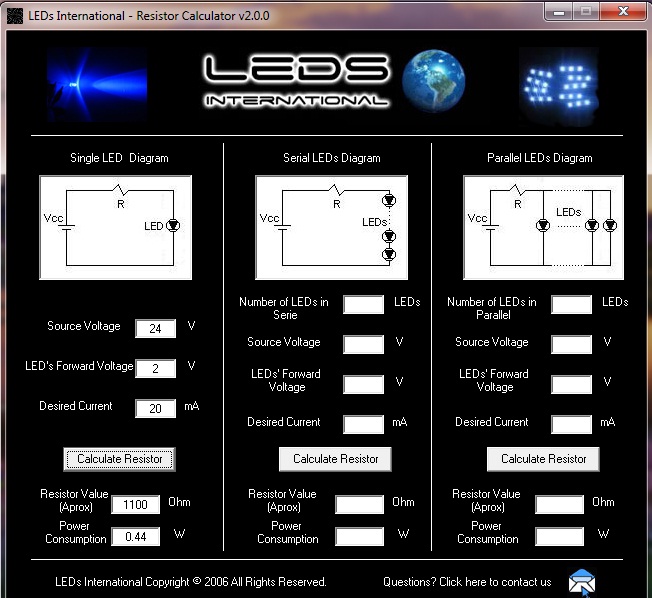

صورة من البرنامج به حساب للحالة الخاصة بك

2-24 =22فولت********* 22/ 20 مللى امبير = 1.1 كيلو اوم (اذا كان الفوتوكبلر ذات 20 مللى امبير )

او

2-24 =22فولت********22 فولت/10 مللى امبير =2.2 كيلو اوم (اذا كان الفوتوكبلر ذات 10 مللى امبير )

https:

رابط البرنامج

//up.harajgulf.com/do.php?id=1519357

[عبدالله حجازى]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

ارجع للداتا شيت الخاصة بهذا الأوبتو كبلر فمثلا لو هو 817 سيكون تيار الليد من 10 مللى إلى 20 مللى و طبعا من قانون أوم سيكون الحساب سهل و أيضا يمكن اهمال الفولت على الدايود لأن التغذية 24 فولت و 1.8 بالنسبة لها لا تؤثر كثير و أقل من نسبة السماح فى المقاومة
24 فولت / 10 مللى = 2.4 ك أوم أو
24 / 20 = 1.2 ك أوم فتختار قيمى ما بين 1.2 ك و 2.4 ك أوم

كنت لا اثق في برامج الحسابيه للإلكترونيات .. ولكن حاولت استخدام برنامج ومقارنة النتائج . مع المعادلة اللتي تفضلت بها .. وجد أن النتائج متقاربه جداااا ...


شكرااا جزيلا ..رد .. واضح ومفيد جدااا .. بارك الله فيك وذادك من علمه ..

تحياتي .. استاذى الغالي ...

[عبدالله حجازى]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
اخى الكريم

طبعا من الاحسن ان تقوم بعمل هذه الحسابات يدويا (تطبيق قانون اوم ) لكن هناك برامج صغيرة جدا وبسيطة تمكنك من عمل ذلك وخاصة اذا كنت تريد عدد كبير من الليدات وتوصيلهم توالى او توازى
واليك برنامج يفيدك فى ذلك

صورة من البرنامج به حساب للحالة الخاصة بك

2-24 =22فولت********* 22/ 20 مللى امبير = 1.1 كيلو اوم (اذا كان الفوتوكبلر ذات 20 مللى امبير )

او

2-24 =22فولت********22 فولت/10 مللى امبير =2.2 كيلو اوم (اذا كان الفوتوكبلر ذات 10 مللى امبير )

https:

رابط البرنامج

//up.harajgulf.com/do.php?id=1519357

شكرااا جزيلا .. وبارك الله فيك ..

اشكرك علي البرنامج .. واتذكر ان كان يوجد برنامج ." اسمه " المساعد العربي " .. يحتوي علي العديد من القوانين ..

ولكن الفكرة كنت اريد فهم طريقة حساب مثل هذة المتطلبات .

شكراا لك

تحياتي
