اقتباس:
المشاركة الأصلية كتبت بواسطة محمد القادري
السلام عليكم
بارك الله فيكم جميعا ...
مهندس ماجد المشكل ان خبرتي في استخدام مثل هذه الدوائر المتكاملة قليلة ..
اطلعت على العداد لكن لم افهم كيف يمن استخدامه لعد الزمن والتحكم ببدء العد وتوقفه
هل هناك امثلة او مراجع توضح ذلك ؟
اذا كان حساب السرعة يحتاج الى تعقيد في الدائرة فاكتفي مبدئيا بمعرفا كيفية حساب الزمن وعرضه
كل الشكر مقدما ^^ |
السلام عليكم
1- بداية اخترت لك العداد 4518 لأنه في رايي مناسب أكثر من 4029 لمشروعك لسببين:
أولا مشروعك غير محتاج لعداد تنازلي
و ثانيا وهو الأهم المتكاملة 4518 تحتوي في الواقع على عدادين عشريين للعد من 0 إلى 99
وبهذا تختصر في عدد المتكاملات.
معروف أن أحد هواجس مصممي دوائر المنطق الإلكتروني غير القابلة للبرمجة ، هو عدد المتكاملات الكبير المستخدمة .
في حين أن متحكم واحد كما تعلم يمكن أن يقوم بكل مهمات المشروع.
للإشارة يوجد أفضل من 4518 : العداد 4026 والعداد 4033 والعداد4553 ..
المجال لا يتسع لذكر خصائصها لكن إطلالة على داتا شيت الخاصة بكل عنصر منها ممكن تفيد في التعرف عليها.
2- حساب الزمن ممكن طبعا باستخدام مولد نبضات وتختار أنسب وحدة زمن لمشروعك بالثانية أو أحد أجزائها أو أحد مضاعفاتها.
أشهر وأبسط مولد نبضات هو مذبذب بالتايمر NE555
دقته جيدة لكن لدقة أكبر ممكن استخدام مذبذب كوارتز (كريستال) كما في المتحكمات .

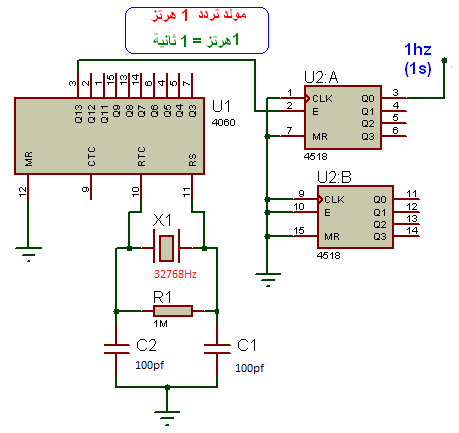

المتكاملة 4060 وحدها أو مع بعض مقسمات التردد تفي بالغرض .
3- لحساب الزمن العداد 4518 يعد نبضات المذبذب القادمة إليه من دخله clock
أما توقيف العداد فهو بسيط باستخدام دخل العداد enable
