مشكلة شاحن لديكم الصور وتفاصيل المشكلة

[mhmedw]

المشكلة ان الشاحن لا يخرج اي قراءات , ولكن بعد ان قمت بتغيير ic3842 ,
وايضا تركيب ترانزيستور البور IRF740 ,
أصبح يضيء الشاشة الرقمية كما في الصورة وبدون اي قراءات فقط أصفار ,
وايضا لا شيء على الأفوميتر ,

[mhmedw]

لا اعرف كيفية رفع صورة المشكلة لذلك تأخرت قليلا

[معسكر]

السلام عليكم ورحمة الله

هناك احتمالين للمشكلة

الاولى هناك مقاومة حمل عادة تكون مقاومة صفرية 5 وات يمكن ان تكون فاصل طبعا هي في الخرج

والاخر هو تعطل الديود السريع وغالبا تجده مشابه للموسفت الذي ذكرته سابقا 740 ولاكن تجده ايضا في الخرج

اذا وفرت صورة للجهاز يكون افضل باذن الله

[mhmedw]

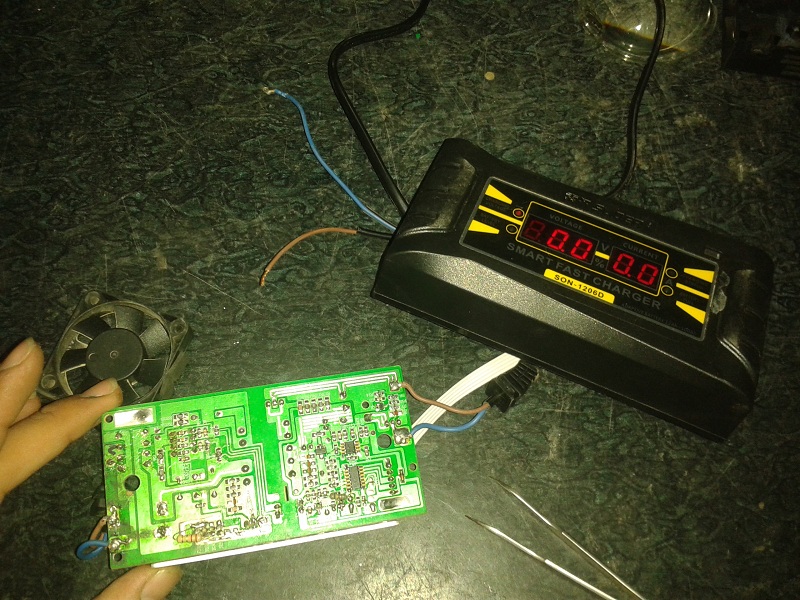

هذه هي الصورة للشاحن أخيرا. كنت المشكلة في حجم الصورة .اخيرا ههه
ولكن قمت بفحص الدايود ولم يكن به شورت

[معسكر]

قس الجهد على مكثف التنعيم في الخرج ,, واذا وفرت صورة علوية للشاحن يكون افضل باذن الله

[mhmedw]

المشاركة الأصلية كتبت بواسطة معسكر

قس الجهد على مكثف التنعيم في الخرج ,, واذا وفرت صورة علوية للشاحن يكون افضل باذن الله

مكثف التنعيم يوجد عليه DC 275v
والشوتكي دايود ليس به شورت

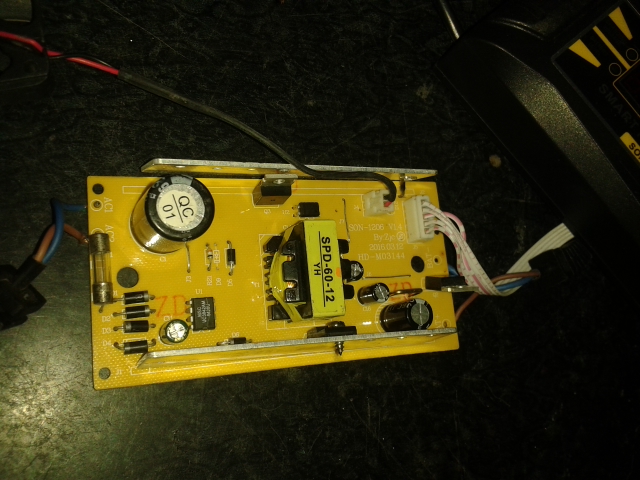

هذه صورة الشاحن من الاعلى

[ahmed nafee]

السلام عليكم
الفولت على المكثف الكبير يجب ان لايقل عن 300 فولت
إذا كان 275 يجب فحص الدايودات الأربعة

[zkria]

المشاركة الأصلية كتبت بواسطة ahmed nafee

السلام عليكم
الفولت على المكثف الكبير يجب ان لايقل عن 300 فولت
إذا كان 275 يجب فحص الدايودات الأربعة

السلام عليكم

اخي الكريم احتمال تكون الايسي الطبع اسفل البوردة ناحية الخرج هي المشكلة وتكون معطوبة
