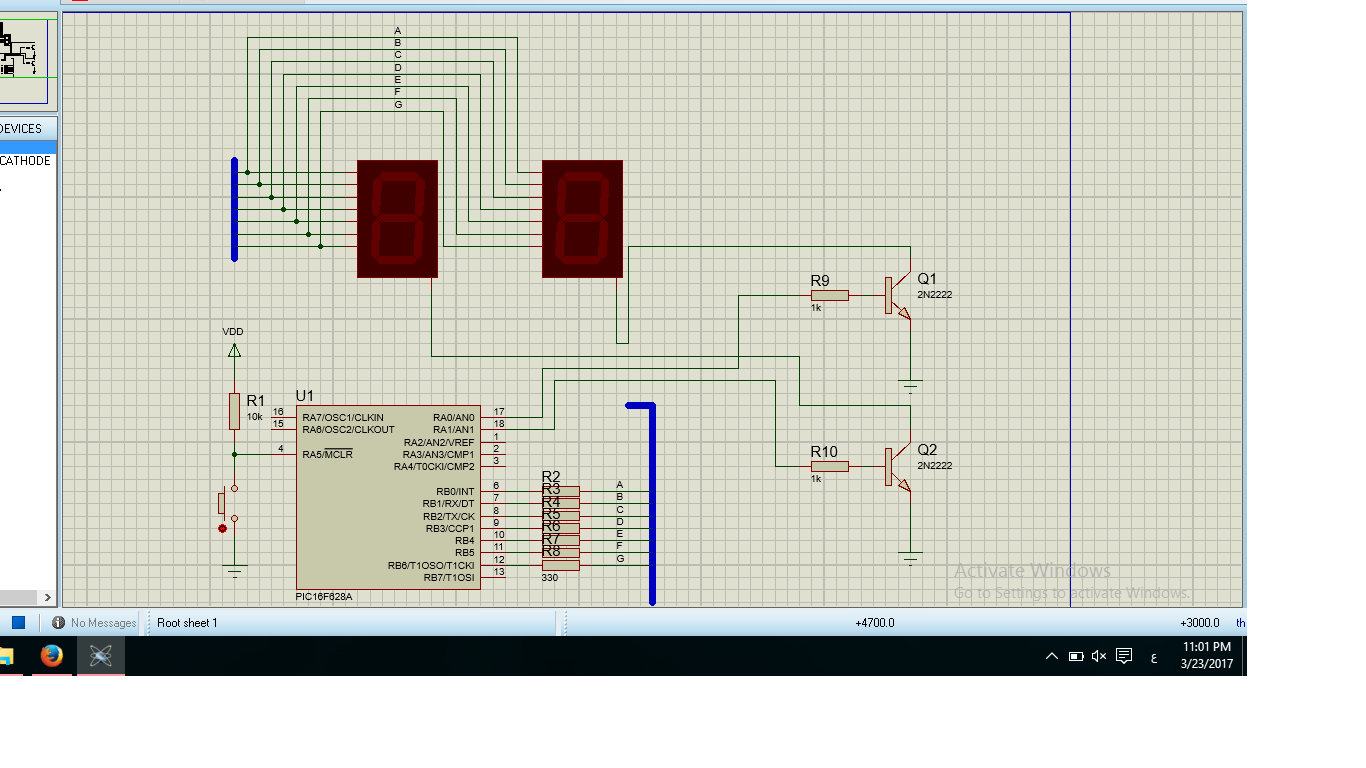

هذه الدائرة البسيطة تقوم بالعد من 00 حتى 99 كنت عملتها على البروتوس كنوع من المذاكرة للميكروكنترولر والمشكلة انى لما بزود الزمن بين ال2 digits
حتى ارى ما الخطا بالبرنامج فتعمل السجمنت الاولى ثم تطفىء وتعمل السيجمنت الثانية ثم تطفىء
والعداد يعمل جيدا ولكن الاتنين سيجمنت لا يعملوا معا
ولما اقلل الزمن عشان يبان ان الاتنين سيجمنت لا ينطفئوا اجد الارقام لا تظهر بالشكل المطلوب
ولا اعلم اين المشكلة

[frank_hugo_1100]

[rigbi]

اخي واجهت نفس المشكل قبل سنة تقريبا فوجدت ان المشكل ليس بالبرنامج
استبدل السيفن سيجمنت المفرقة ب سيفنسيجمت مجموع فيها 2 دفعة واحدة و جرب
+
اذ لم تعمل قم بتجريبها في الواقع سوف تعمل ان شاء الله لان المحاكي فيه مشكل و هو لا يعطي الوقت الحقيقي فانا مثلا كنت قد صنعت ساعة في المحاكي تتاخر كثيرا لاكن في الواقع تعمل عادية

[frank_hugo_1100]

جزاك الله كل خير والف شكر عالرد ,جربت الاتنين سيجمنت فى موديول واحد والنتيجة على المحاكاة مختلفة العداد بيعرض ارقام متكررة على الاتنين مثلا 22 وبعدها 33 ومرة الاقى الاتنين 00 وبعدها 88والاتنين موديول شغالين مع بعض
متهيالى مشكلة فى المحاكاة

[مشتاق الله]

بسم الله الرحمن الرحيم

السلام عليكم و رحمة الله و بركاته

اخى , انصحك بنصيحة اخ rigbi ,

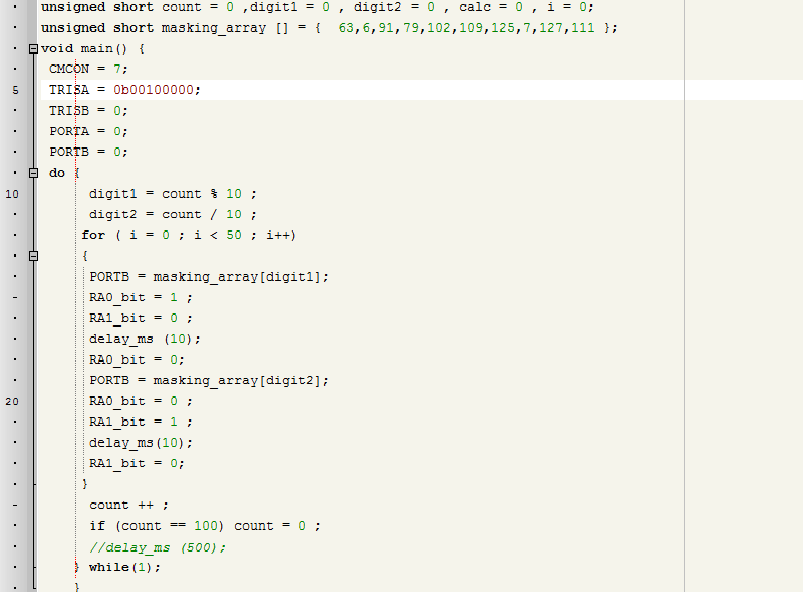

ثم عن تجربة ترتيب الاوامر يؤثر كثير , اعد ترتيب الاوامر عندك مثل الترتيب التالى :

portb=seg[dig1]; PORTC1_BIT=1;PORTC0_BIT=0 ; delay_ms(50);PORTC1_BIT=0;
portb=seg[dig10]; PORTC0_BIT=1 ;PORTC1_BIT=0; delay_ms(50);PORTC0_BIT=0;

اذا لم يفلح ارفع نسخة من الكود .

قال هذا رحمة من ربى

الجمعة و سورة الكهف

[frank_hugo_1100]

السلام عليكم ورحمة الله وبركاته
اشكرك اخى على النصيحة وقد جربت بالفعل المحاولتين الاولى ان يتم تفعيل السيجمنت ثم ارسال الداتا له والمحاولة الثانية العكس ان يتم ارسال الداتا اولا ثم تفعيل السيجمنت (مع الوضع الابتدائى ان جميع السيجمنت غير مفعلة )
وجربت ترتيب الكود كما ذكرت فى مشاركتك ولكن نفس النتيجة الاتنين سيجمنت لا يضيئوا معا مهما غيرت ف التاخير الزمنى وعدد مرات الحلقة التكرارية

[rigbi]

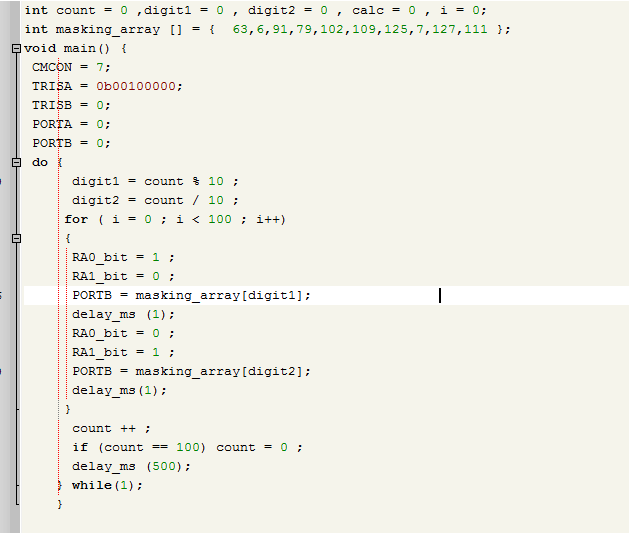

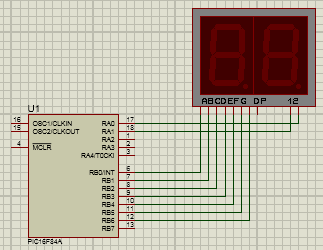

لقد قمت ببرمجة هذا الكود و هو يعمل معي بنجاح
جربه اذ لم يعمل المشكل في حاسوبك

[frank_hugo_1100]

السلام عليكم ورحمة الله
الف شكر على اقتراحاتكم وتعاونكم
جربت دائرتك ونفس البرنامج وعملت بنجاح

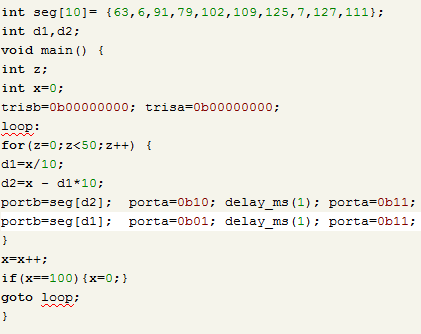

ثم رجعت للبرنامج السابق وجعلت عملية حساب رقم الاحاد والعشرات داخل ال LOOP
ولم تعمل معى الدائرة ونفس المشكلة
فقررت افصل الترانزستور واوصل على بورت A
,وبدون الترانزستور فعملت بنجاح على نفس البرنامج السابق

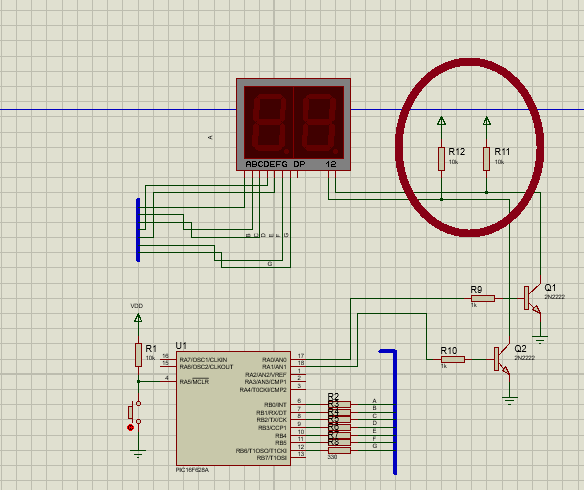

ولما وصلت الترانزستور وعدلت طبعا فى خرج بورت ايه لكى يعمل الترانزستور فلم تعمل معى فقررت اضافة PULL UP RESISTORS
فعملت بنجاح
المشكلة كانت فى اضافة هذه المقاومات

ولما تفصل هذه المقاومات يحدث نتائج غير متوقعة
