مشكلة بدائرة مذبذب 4047

[ringawy]

السلام عليكم ورحمة الله وبركاته قمت بتنفيذ دائرة المذبذب الموجود بموضوع ولكن بعد تنفيذ الدائرة تعطى على الفولتميتر على مقياس ال ac ١٠ فولت او ٥ فولت عند توصيل طرف واحد وعند توصيل الطرف الآخر تعطى صفر وتقيس معى على مقياس ال dc ١٢ فولت وهذا شكل الدائره
مع العلم أنى أخذت تيار مستمر من باور صبلاى كمبيوتر 12 فولت

[ماجد عباس محمد]

السبب أن الآفو مصمم لقياس موجة جيبية على المتردد و مستمر لا يتغير على المستمر و خرج هذه الدائرة موجة مربعة فلابد من وجود خلاف فى القيمة
الوضع الصحيح للقياس باستخدام اوسيوسكوب أو تعلم أن القياس سيكون قرابة نصف قيمتها على المستمر و قيمة ما على المتردد تختلف اختلاف طراز الآفو

[ringawy]

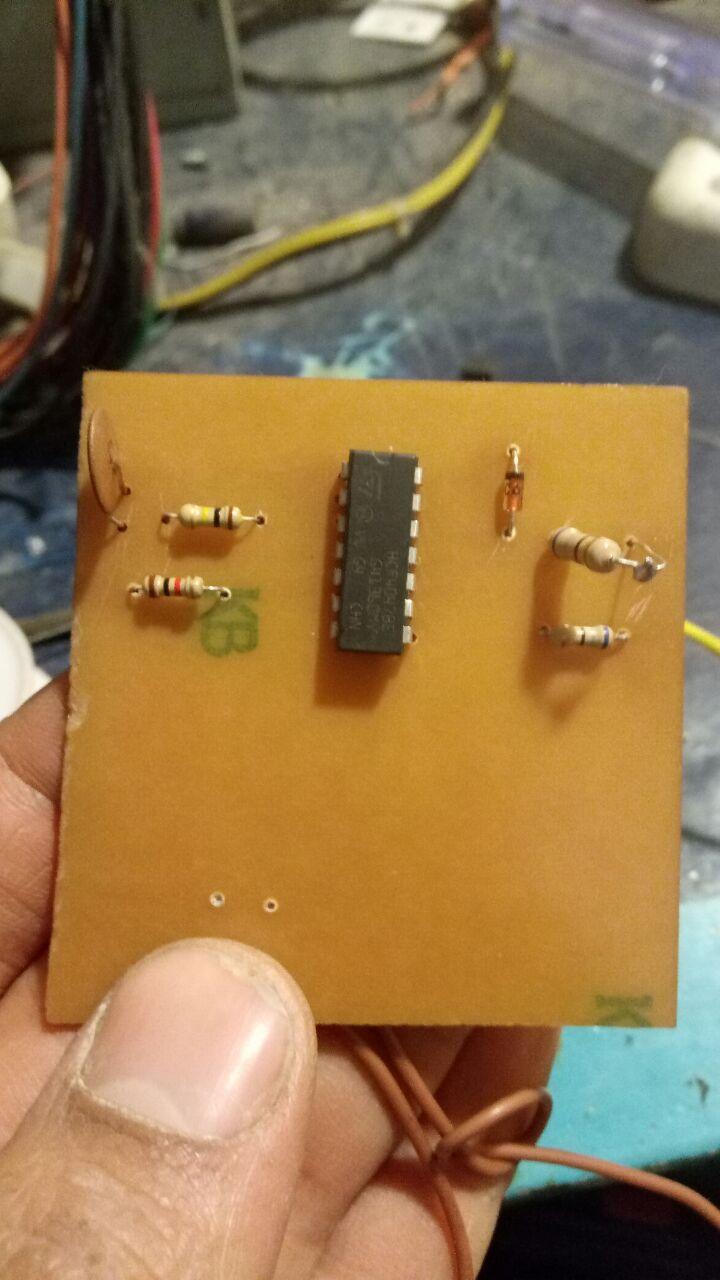

شكرا لك أخى العزيز لقد قمت بتكلمة الدائرة كما فى دائرة إنفرتر لرفع الجهد وعند التجربه وإدخال 12 فولت مستمر من باور صبلاى كمبيوتر أعطط نتيجه مشابهه للدائرة الفائته للمذبذب والغرض الأساسى لعمل الدائره هو رفع الجهد من بطارية سياره لتشغيل خطوط ليد ضوئى للسياره 220 فولت مستمر وهذه صورة الدائره
