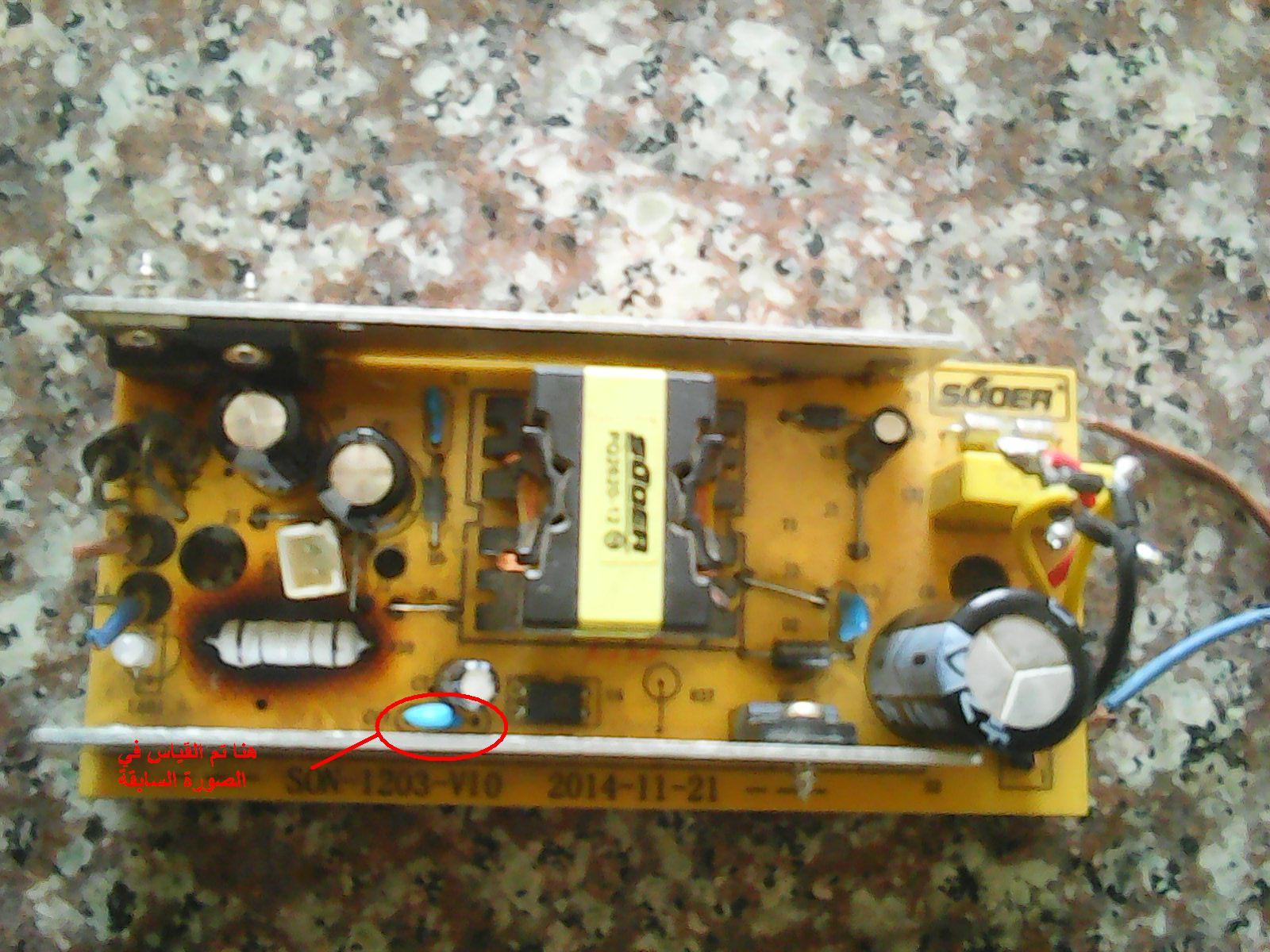

شاحن كان محروق وتم اصلاح وتبديل القطع ولكن لا يخج فولت مرفق صور

[رائد الفرا]

تم تغيير الموسفت والقنطرة والمقاومات المحروقة ولكن في منطقة الخرج لا يوجد خرج

[عمر سلامة]

اذا كانت دائرة النبض تعمل فقم بفحص ثنائي الشوتكي عند المخرج. اذا كنت غير متأكد عمل دائرة النبض (المذبذب) وغي قادر على اختبارها فليكن راديو ايه ام قريب من المحول سوف تسمع تشويش ان كانت تعمل!

[رائد الفرا]

؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟

[عمر سلامة]

لم تفهم شيئا؟؟؟؟

حسنا!
اكتب التالي
Laptop power supply schematics
Laptop power supply repair
في بحث عن الصور وتأمل المخططات المختلفة المشابهة للمحول الذي لديك وتريد اصلاحه. سوف ترى العناصر الأخرى والأجزاء التي يمكن أن تتلف غير التي تلفت وقمت باستبدالها مثل ترانزستور أو موسفيت القدرة ودائرة ما بعد المحول هناك عناصر قد تتلف.

[aleman]

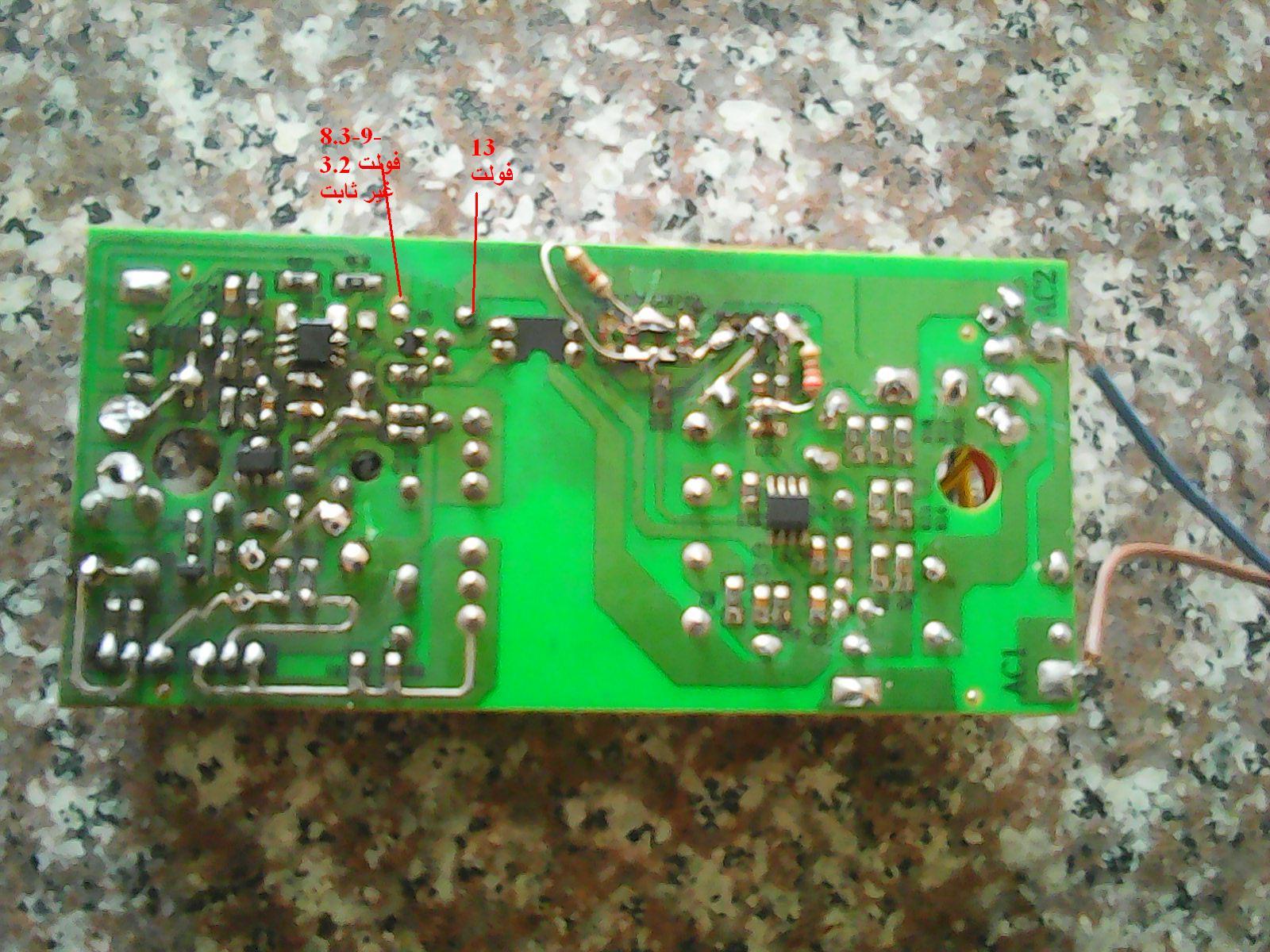

اخي الكريم اذا بمكان ما اشرت بالصورة الخرج خطا
هذا ليس الخرج
الاعطال المحتملة في هذا الشاحن تراندستور موسفيت بديل irf740
مقاومات عدد4 عل تفرع كل واحدة 1.8 اوم
مقاومة عل بوابة موسفيت 22 اوم
اي سي 3842
هذا بالنسبة للدخل والخرج مقاومة 0.5 اوم 3 واط والمكثفات وترانسدتور ايقاف شحن 40p03
افحص،الاي،سي النقطة رقم 6 مع 7 و 6 مع السالب
اذا كان في قصر بدل الايسي وتاكد بعد فكها اذا لا يوجد قصر فهذا لا يعني انها تعمل فهناك احتمال انها معطوبة لكن اذا كان قصر فاكيد معطوبة

[mourad3d]

مهندسنا الفاضل رائد الفرا رحمه الله مهندسنا الكريم والعبقرى وليد الفرا
بدايه إذا كان الموسفت شورت فتوقع ان ايسى الكنترول شورت ايضا لانه دخل عليه جهد عالى ولا بد من تغير ايسي الكنترول مع الموسفت
وتحياتى لشخصكم الكريم
