أرجو توضيح هذه الدائرة وبارك الله فيكم

[رائد الفرا]

اذا كنت من مصلحي دوائر Smps

فقد تاتي على تغيير UC3842 بدون فحصها ؟

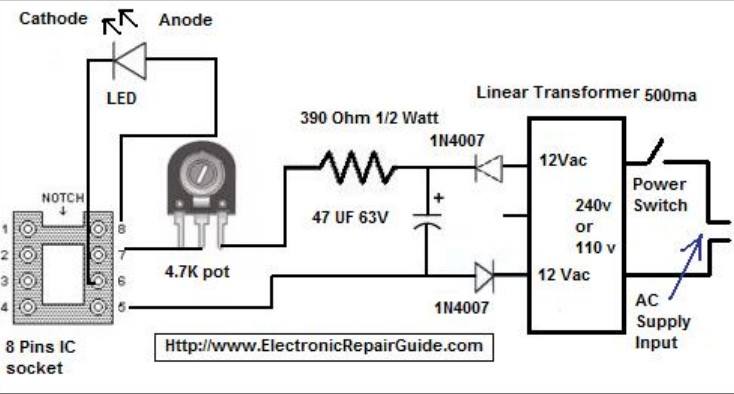

دائرة بسيطة ومشروع صغيريوفر الوقت والمال لفحصها .

القطع الكترونية :

1) 1 X 12V-0-12V linear transformer

2) 1 X 8 pins IC socket

3) 1 X 390 ohm watt resistor

4) 1 X 4.7 K ohm potentiometer (pot)

5) 2 X 1N4007 diode

6) 1 X 47 microfarad 63 Volt capacitor

7) 1 X power switch

8) 1 X 3 pin plug

9) 1 X 3 feet power cable

10) 1X LED

11) 2 X Grommets (optional)

12) 1 X PCB Board

الاختبار :

اذا لم يكن هنالك ضوء فالمتكاملة عطلانه

مزايا :

يمكن اختبار على UC3842، UC3843، UC3844، KA3882، KA3883،



السؤال اين الأرضي انا بصراحة مش فاهم شيء في هاي الدائرة ارجو توضيح اين يتم شبك الخط الأرضي

[رسول العراق]

السلام عليكم

استاذ التوصيل بحسب الصورة

الارضي رقم 5

والموجب رقم 7 عن طريق المقاومة المتغيرة 4.7k

[رسول العراق]

وهذا Datasheets

KA3882

http://pdf.datasheetcatalog.com/data.../389695_DS.pdf

[رائد الفرا]

أخي الحبيب الأستاذ رسول العراق والأخوة مهندسي القرية الكرام

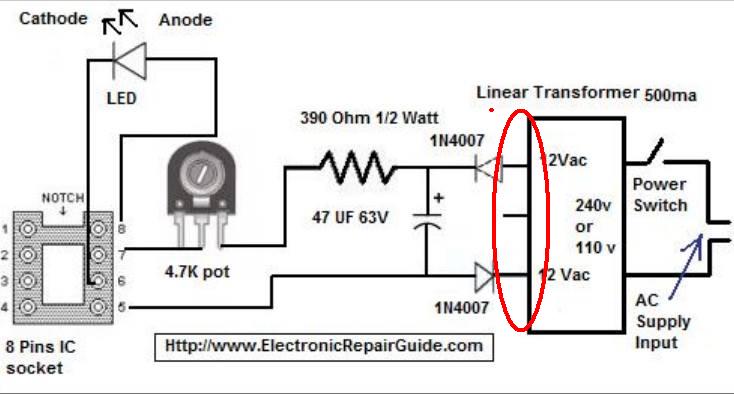

لاحظ في الصورة أن مصدر الطاقة ترنس 3 خط
لهيك انا بصراحة مش فاهم تفاصل التوصيل وكل ما بجرب لا تعطي نتائج

[عمر سلامة]

المشاركة الأصلية كتبت بواسطة رائد الفرا

أخي الحبيب الأستاذ رسول العراق والأخوة مهندسي القرية الكرام
لاحظ في الصورة أن مصدر الطاقة ترنس 3 خط
لهيك انا بصراحة مش فاهم تفاصل التوصيل وكل ما بجرب لا تعطي نتائج

السلام عليكم
رحم الله الأستاذ المهندس أخينا وليد الفرا

اخي الكريم مثل هذه الدائرة ايضا قد لا تساعدك على التأكد من سلامة هذه الأيسي. فقط يضيء الليد وهي معطوبة أو فيها خلل!

حبذا اعطيت نفسك استراحة وتأملت المخططات وتعرفت على عمل دوائر التغذية النبضية.

وهكذا تعرف كيف تشخص المشكلة وتعرف الأعطال والذي يؤدي إليها.

الدائرة التي لديك تقوم بتغذية الايسي بأكثر من 30 فولت لأن هذه الأيسي تعمل من 30 فولت وصاعدا لكي تعمل وتهتز ويحكم المرء عليها صالحة أم طالحة!

عندما تكون هذه الايسي بخير وتصل بها دائرة مقاومة و مكثف مناسبين تقوم بالتذبذب اي الاهتزاز وإصدار تردد. ويمكن تغير التردد زيادة او نقصان والتحكم بالايسي.
هذا التيار المتقطع او التردد يقوم بتشغل الموسفيت والذي ينقل التذبذب للمحول في الوحدة المعطوبة وبالتحديد الملف الابتدائي للمحول.
والمحول يخفض ذلك التيار العالي المتناوب ويقدمه على ملفه الثانوي بحدود 5 او 12 او 20 فولت وحسب المحول والوحدة وبعد ذلك يتم تقويم هذا التيار الآتي من ملف المحول الثانوي بثنائي شوتكي.
ويتصل مع الشوتكي مكثف ودائرة ضبط ومراقبة للجهد والتيار بأي سي تشبه الترانزستور من حيث الشكل بثلاث ارجل اسمها تي إل431 واحيانا يكون شكلها مبسط مثل اي سي النبض. وترسل التي إل 431اشارة التحكم
الى ايسي النبض بواسطة رابط للإشارة اسمه اوبتو كبلر اي وصلة ضوئية تشبه الايسي باربعة ارجل وذلك حتى لا يكون تماس بين الجزء الخطر من الدائرة 220فولت والجزء الثانوي! والآن بالنسبة لما تسأل عنه المحول في المخطط له ما يسمى بوصلة منتصف اي 0 الى 12 فولت من جهة و0 الى 12فولت من الجهة الاخرى!
تشكيلة من الوصلات!
وفي المخطط اختار الشخص صاحب الدائرة 24 فولت متناوب وبعد التقويم يحصل على 30 فولت تقريبا وهذا امر يحتاج للتفصيل. المهم في الأمر ان التفريعة الوسط حرة وغير متصلة بشيء اي دعها كما هي!
