[mhbooob]

لقد انهيت صنع فقاسة .. ولم يتبق الا الترموستات وهو الذي بدون NTC
عندي مشكلة حيث ان الريليه يتك بمجرد ايصال الكهرباء.. جربت تحريك المقاومة في كل الاتجاهات ولا اسمع صوت فصل الريليه.

احتاج طريقة فحص باستخدام الآفو ميتر
حيث اني استبدلت اكثر من قطعة اشك ان الخلل فيها وتكلفت ثمن القطع بدون فائدة.

[خيرى عوض]

اقتباس المشاركة الأصلية كتبت بواسطة mhbooob لقد انهيت صنع فقاسة .. ولم يتبق الا الترموستات وهو الذي بدون NTC عندي مشكلة حيث ان الريليه يتك بمجرد ايصال الكهرباء.. جربت تحريك المقاومة في كل الاتجاهات ولا اسمع صوت فصل الريليه. احتاج طريقة فحص باستخدام الآفو ميتر حيث اني استبدلت اكثر من قطعة اشك ان الخلل فيها وتكلفت ثمن القطع بدون فائدة.

أخى تاكد من كل القطع نفس الارقام اللى على الدائرة وخصوصاً الاربع دايود نفس الرقم لان اى رقم تانى لا يعمل
وتاكد من التوصيلات

[mhbooob]

لا حول ولا قوة الا بالله

الله المستعان

😢

[s.sultan]

اقتباس المشاركة الأصلية كتبت بواسطة mhbooob لا حول ولا قوة الا بالله الله المستعان 😢

بسم الله الرحمن الرحيم

تحية احترام

ونعمه بالله وكفى بالله وكيل؟


فقط حبيت ان انوه ان تم اجابتك ولكن الكثير من المشاركات ضاعة اثناء تحديث الموقع
وتم ابلاغ الاداره وهي تحاول معالجة الموضوع؟ ؟؟

ممكن صوره للثرموستات واضحه لكي نوشر عليها نقاط الفحص ؟


ابو احمد

[mhbooob]

اقتباس المشاركة الأصلية كتبت بواسطة s.sultan بسم الله الرحمن الرحيم تحية احترام ونعمه بالله وكفى بالله وكيل؟ فقط حبيت ان انوه ان تم اجابتك ولكن الكثير مالمشاركات ضاعة اثناء تحديث الموقع وتم ابلاغ الاداره وهي تحاول معالجة الموضوع؟ ؟؟ ممكن صوره للثرموستات واضحه لكي نوشر عليها نقاط الفحص ؟ ابو احمد

اشكرك،عمي ابو احمد
لا استطيع رفع الصور على القرية فرفعتها على موقع اخر
ان لم تكن واضحة اتمنى التأشير علئ مخطط الدائرة.

[s.sultan]

بسم الله الرحمن الرحيم


تحية احترام

كنت انتظر صور اوضح ؟؟

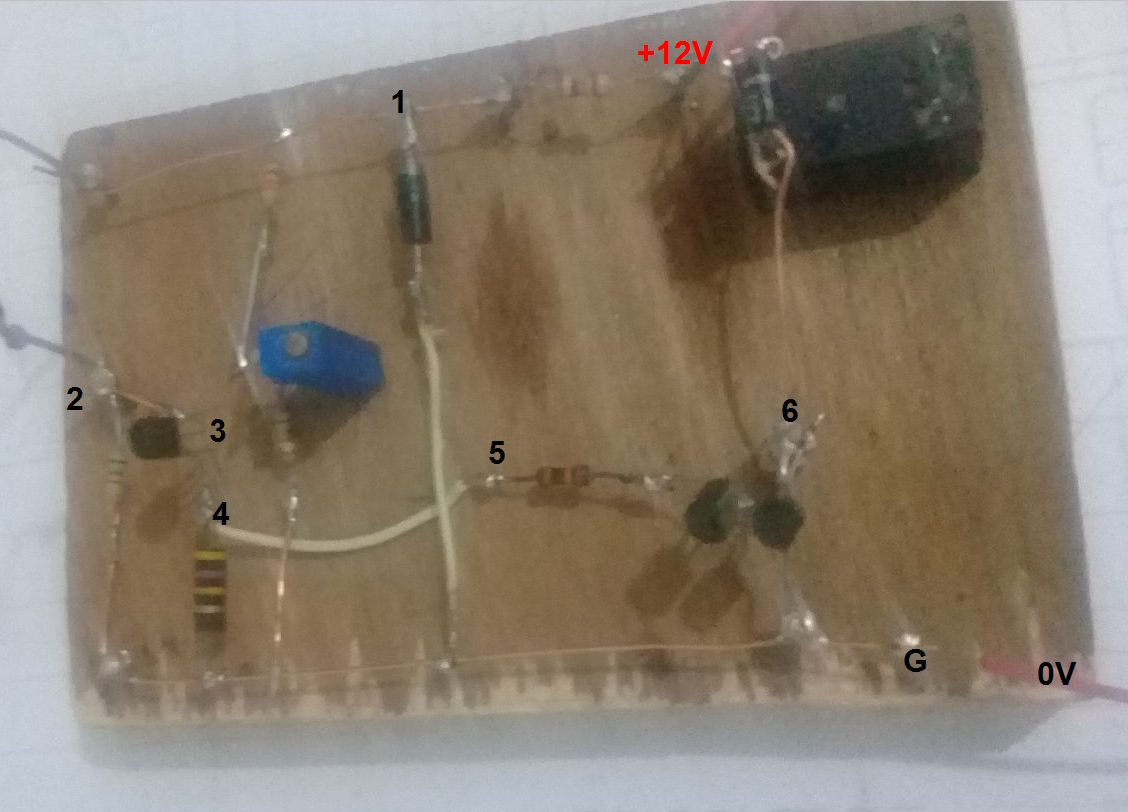

الرجاء اعلامي الفولتيات من 1-6 مقارنتا بالارضي ؟؟


والقادم احسن


ابو احمد

[mhbooob]

1= 8v
2= 5v
3= 4v
4= 0v
5= 0v
6= 6v

هل تكون المشكلة الترانزستور المربوط بالمقاومة المتغيره
حيث اني غيرت اغلب قطع الدائرة الا هو لم اغيره

ملاحظة
مع تحريك المقاومة المتغيرة اصبحت القياسات كالتالي

1= 8v
2= 5v
3= 5.7v
4= 5v
5= 5v
6= 0.7v

[s.sultan]

بسم الله الرحمن الرحيم



تحية احترام

*ضع مقياس الفولتيه على النقطه 2 وقرب مصدر حراري للدايودات واخبرني التغيرات بالفولتيه ؟

* افضل السلك الواصل بين4 و5
ووصل 5 ب 1 هل سعمل الريلي
وبعدها افضل 5 عن 1 ووصل 5 بالارضي 0
هل يبقى الريلي فاصل ؟؟

* قس الفولتيات على اطراف المقاومه المتغيره في اعلى حاله واقلها ؟

طبعا الفحوصات اعلى نجريها فقط عندما نكون متاكدين بان التوصلات سليمه ؟


والقادم احسن

ابو احمد
