مساعده في دوائر 5 دوائر

[burai nuraldaem]

السلام عليكم ورحمه الله تعالي وبركاته
الاعضاء الكرام تحيه طيبه بعد السلام
قبل البدء
كان لي حساب هنا باسم بقايا لانسان الي الامس كان يعمل بصوره سليمه حتي انه كان لي مشاركه بعنوان استفسارات
لكن الان لا اجده ولا المشاركه علما باني جديد هنا _ هل من توجيه اخوتي
.

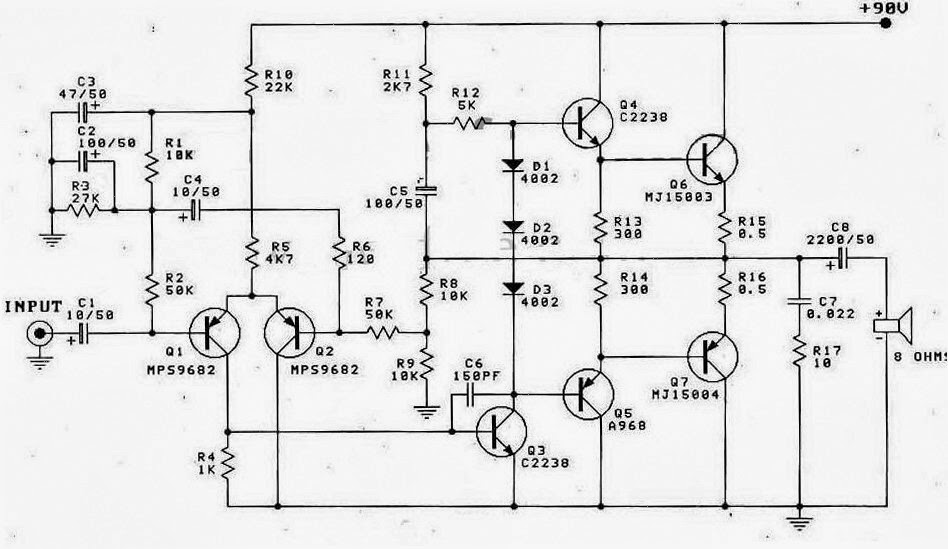

هذه بعض الدوائر تخص موضوع التكبير بقدره 100 وات واعلي قليلا
هلا تفضلتم مشكورين سلفا بمساعدتي في شرحها وفهمها
هذه الاولي

[مسلم11]

دارة تضخيم دفع جذب
تسنخدم مكبر تفاضلي في مدخلها وهو المرحلة الاولى
Q1 Q2
وتستخدم الترانزستور Q3 كمكبر قائد و 4.5 Q كمبرات ثانوية لترانزستورات الخرج

[burai nuraldaem]

المشاركة الأصلية كتبت بواسطة النسر العربي ال

دارة تضخيم دفع جذب
تسنخدم مكبر تفاضلي في مدخلها وهو المرحلة الاولى
Q1 Q2
وتستخدم الترانزستور Q3 كمكبر قائد و 4.5 Q كمبرات ثانوية لترانزستورات الخرج

مشكور اخي النسر العربي علي الايضاح
ساحاول ان اتعمق اكثر في المكبر التفاضلي ثم اناقشها معك تفصيلا ان امكن
تقبل شكري وتقديري

[مسلم11]

اهلا وسهلا

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة burai nuraldaem

السلام عليكم ورحمه الله تعالي وبركاته
الاعضاء الكرام تحيه طيبه بعد السلام
قبل البدء
كان لي حساب هنا باسم بقايا لانسان الي الامس كان يعمل بصوره سليمه حتي انه كان لي مشاركه بعنوان استفسارات
لكن الان لا اجده ولا المشاركه علما باني جديد هنا _ هل من توجيه اخوتي
.
هذه بعض الدوائر تخص موضوع التكبير بقدره 100 وات واعلي قليلا
هلا تفضلتم مشكورين سلفا بمساعدتي في شرحها وفهمها
هذه الاولي

اخى
يبدو ان مشكلة ما تسببت فى. محو مشاركات بضع ايام ولا اعلم هل الغت اشتراكات الاعضاء ام لا

بضع دواير مثل هذه مشروحة فى السلسلة وهى كما ذكر الاخ الفاضل مكبر تفاضلى وهو يكبر الفرق بين دخليه على
الاول والثانى

الاول. الاشارة و الثانى من الخرج و هذا يعرف بالتغذيية العكسية لتقليل لللتشويه و زيادة النطاق الترددى ثم. مرحلة تكبير و مواءمة لتناسب مكبر القدرة من دارلنجتون مكمل و مكمل بمعنى س م س. مع مكمله م س م

[burai nuraldaem]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

اخى
يبدو ان مشكلة ما تسببت فى. محو مشاركات بضع ايام ولا اعلم هل الغت اشتراكات الاعضاء ام لا

بضع دواير مثل هذه مشروحة فى السلسلة وهى كما ذكر الاخ الفاضل مكبر تفاضلى وهو يكبر الفرق بين دخليه على
الاول والثانى

الاول. الاشارة و الثانى من الخرج و هذا يعرف بالتغذيية العكسية لتقليل لللتشويه و زيادة النطاق الترددى ثم. مرحلة تكبير و مواءمة لتناسب مكبر القدرة من دارلنجتون مكمل و مكمل بمعنى س م س. مع مكمله م س م

الشكر الجزيل لك استاذي ماجد عباس علي الرد والاهتمام
لن ادعي كذبا اني فهمت كل ما تقدمت به وقبلك الاخ النسر العربي
لكن كنت ومازلت من الامس احاول ان اتعمق اكثر في الدائره
حاولت ان ابدا التحليل من مرحله الخرج ذهابا الي الدخل
وبان لي ان لب الموضوع يكمن في المكبر التفاضلي
انشاء الله بحلول المساء ساضع ما توصلت اليه حتي تلك اللحظه
تقبلوا شكري واحترامي
