class c amplifier

[غيث الخطيب]

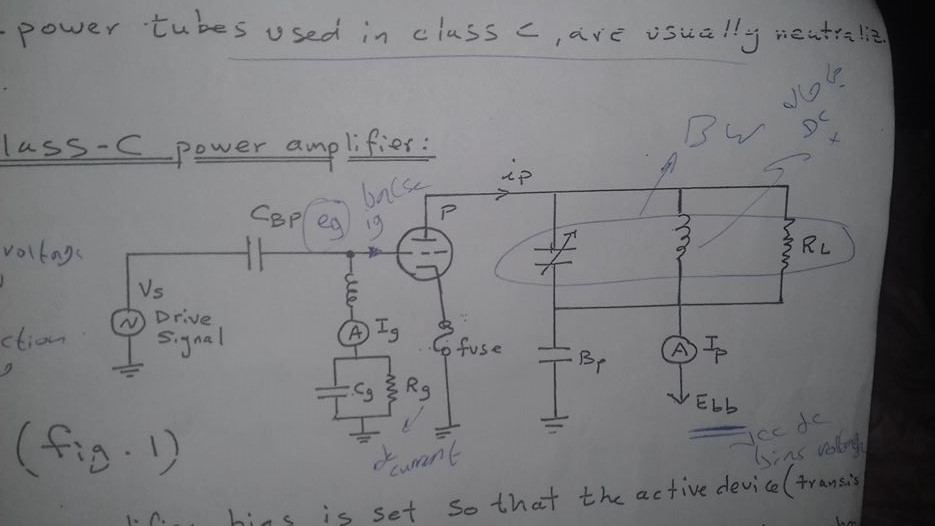

السلام عليكم استفسار بسيط بخصوص دائرة class c amplifier using vacuum type
هذه الدائر الجهد الداخل الى grid عبارة عن AC Voltage كيف تحول الجهد الى dc في grid والسؤال الثاني ما فائدة وجود المكثف cg المقاومة RG ارجو من صاحب الخبرة الافادة بالاجابة ولكم جزيل الشكر

[ماجد عباس محمد]

الكاثود باعث للالكترونات بالحرارة لذا فعندما تكون الشبكة موجبة تجذب الالكترونات وتمنعها لو الشبكة سالبة جدا
لذا فالشبكة مع الكاثود لحظيا تعملان كثناءى موحد تدخل الاكترونات فى النصف الموجب من الذبذبة شاحنة المكثف المعنى و الذى يحتاج للمقاومة لتكملة المسار
هذه الشحنة تجعل الشبكة سالية و تزداد سالبيتها كل نصف ذبذبةفيقل زمن الفتح من التالية وهكذا حتى الاستقرار عند جهد سالب مناسب وجزء صغير جدا من الذبذبة موجب للتوصيل

[مسلم11]

يارجل مابالك ترجعنا الى الوراء
دعك من الصمامات وانظر الى الاقوى والافضل
الترانزستور افضل لك حلا وتعاملا
والى ما اشرت اليه من عناصر المكثف للمنع والتمرير والمقاومة تشكل دارة رنين للترشيح او مايعرف بالمصيدة
ان هذه الدارة عبارة عن دارة ارسال استطاعية
والترانزستور افضل لك من كل النواحي

[مسلم11]

وبالنسبة للتغذية فالصمام لا يعمل الا بالتغذية المستمرة كالترانزستور والمقصود بالرمز عند المدخل AC هو تعبير عن ان الدخل متغير كاشارة صوت او صورة او اي اشارة متغيرة
هكذا كانوا يعبروا عن دخل الاشارة
حتى ان الصمام يحتاج الى جهدو عالية ليعمل
انطلق نحو الاقوى والافضل
عمك الترانزستور

[غيث الخطيب]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

الكاثود باعث للالكترونات بالحرارة لذا فعندما تكون الشبكة موجبة تجذب الالكترونات وتمنعها لو الشبكة سالبة جدا
لذا فالشبكة مع الكاثود لحظيا تعملان كثناءى موحد تدخل الاكترونات فى النصف الموجب من الذبذبة شاحنة المكثف المعنى و الذى يحتاج للمقاومة لتكملة المسار
هذه الشحنة تجعل الشبكة سالية و تزداد سالبيتها كل نصف ذبذبةفيقل زمن الفتح من التالية وهكذا حتى الاستقرار عند جهد سالب مناسب وجزء صغير جدا من الذبذبة موجب للتوصيل

نشكور اخي ماجد على المعلومات القيمة وجزاك الله كل الخير

[غيث الخطيب]

المشاركة الأصلية كتبت بواسطة مسلم11

وبالنسبة للتغذية فالصمام لا يعمل الا بالتغذية المستمرة كالترانزستور والمقصود بالرمز عند المدخل AC هو تعبير عن ان الدخل متغير كاشارة صوت او صورة او اي اشارة متغيرة
هكذا كانوا يعبروا عن دخل الاشارة
حتى ان الصمام يحتاج الى جهدو عالية ليعمل
انطلق نحو الاقوى والافضل
عمك الترانزستور

اولا شكرا جزيلا على المعلومات القيمة وثانيا اخي انا ادرس بالجامعة ومطلوب مني دراسة كيفية عملها لكن لا اتعامل معها بالعمل فقط دراسة

[مسلم11]

على الرحب و السعة وان احتجت اكثر فلا تتردد
