الى خبراء صيانة اللوحة الام المازر بورد تواجهني مشكله لا أجد حلها

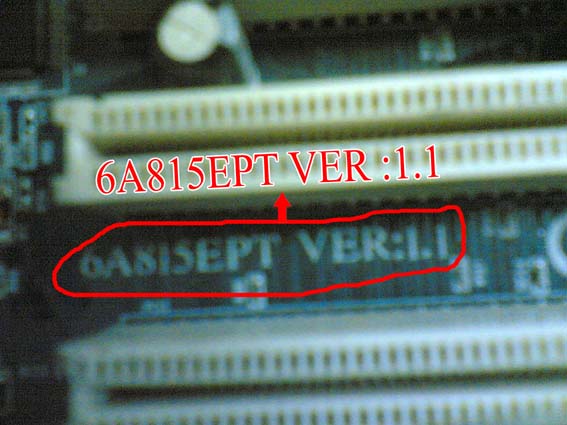

امتلك بوردة لا أعرف نوعها P3 يوجد صورة توضح صورة البوردة وتكبير لرقم الموديل الخاص بها

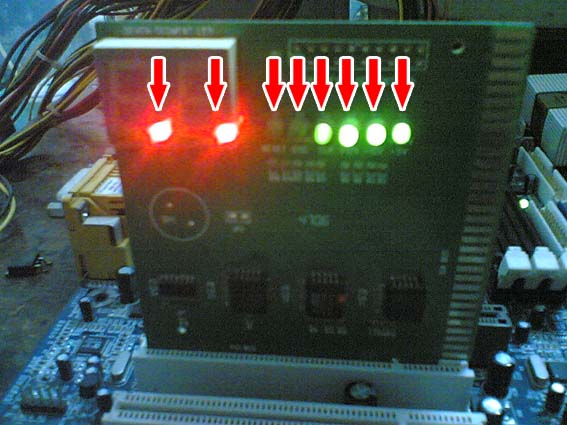

البورده لا تعطي على التستر الا نقطتين كما بالصورة

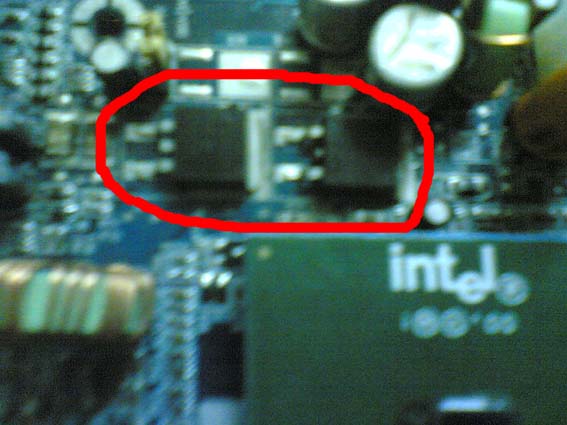

البورده كانت تشتغل لمده حوالي 20 ثانية وفصل مع ملاحظة سخونة الرجيليتور المجاور للبروسيسور
الموجود بالصورة التالية

قمت بتغيير الاثنين رجيليتور انتهت مشكله انها بتفصل بمجرد التشغيل ولكن ل يوجد اي اشارة على كارت التيستر كما موضح بالصورة
هناك ملاحظات اود ان اضيفها

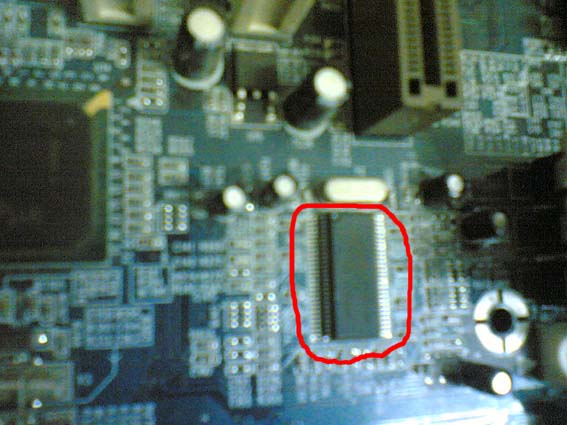

1- هناك سخونة بشكل غير عادي تحدث في اي سي مجاور لل EGB الخاص بكارت الشاشة لا أعرف ما وظيفته صورته هي

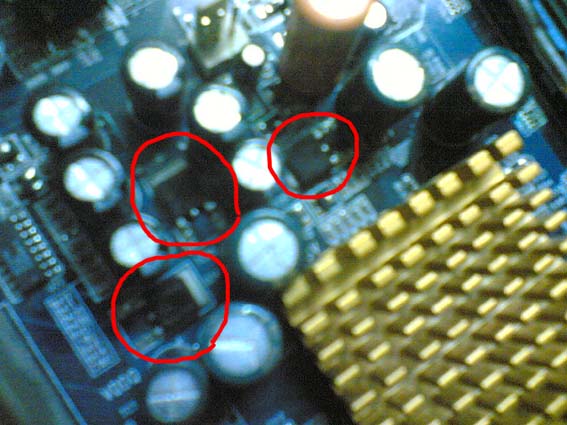

2- سخونة في الثلاث رجيليتور الموضح صورتهم



السخونة سريعه وبشكل كبير بمجرد تشغيل البورده مع ملاحظة سخونة البروسيسور بالشكل الطبيعي له
اعتقد انني غطيت اغلب جوانب المشكله ارجو الحل من اباطرة المنتدى لصيانة المازر البورد و أنا موجود لأي استفسار
" الله في عون العبد ما كان العبد في عون أخيه "

[الفيومي116]

ارجو سرهة الرد فالموضوع بالغ الأهمية بالنسبة لي

[hariedy]

بعد التأكد من البروسيسور والبورصبلاى وكارت التيستر الذى تستخدمه اتبع ،،
بالنسبة للترانزيستورات التى قمت بتغييرها المشار اليهم بجانب البروسيسور
هل انت متأكد انهم غير تالفين او بصورة اخرى هل انت متأكد من ان الفولت
الخارج منهم صالح لكى يستخدموا لتغذية البروسيسور .
وبعد التأكد مما سبق ان استمرت المشكلة فك الترانزيستورات المجاورة للشيب
التى تفضلت بالاشارة اليهم وقم بأختبارهم خارج البوردة ، وبالنسبة للاى سى
المشار اليه المجاور egp فسخونته المرتفعة بعض الشىء هى شىء طبيعى
ولنا تكملة .
والله اعلم .

[الفيومي116]

اقتباس المشاركة الأصلية كتبت بواسطة hariedy بعد التأكد من البروسيسور والبورصبلاى وكارت التيستر الذى تستخدمه اتبع ،، بالنسبة للترانزيستورات التى قمت بتغييرها المشار اليهم بجانب البروسيسور هل انت متأكد انهم غير تالفين او بصورة اخرى هل انت متأكد من ان الفولت الخارج منهم صالح لكى يستخدموا لتغذية البروسيسور . وبعد التأكد مما سبق ان استمرت المشكلة فك الترانزيستورات المجاورة للشيب التى تفضلت بالاشارة اليهم وقم بأختبارهم خارج البوردة ، وبالنسبة للاى سى المشار اليه المجاور egp فسخونته المرتفعة بعض الشىء هى شىء طبيعى ولنا تكملة . والله اعلم .

الأخ العزيز / hariedy
بالنسبة للترانزستورات نعم انا متأكد منهم وجاري تجربة الترنزستورات المجاورة للشيب خارج البوردة
أما بالنسبة للأي سي فهل سخونته المرتفعه امر طبيعي مع العلم ان السخونة بدرجة أكبر من العادي
ومعلش ولو فيها رخامة ممكن أعرف هو الشيب ده وظيفته ايه
جزاك الله خيرا وجعله الله في ميزان حسناتك
سأجرب واقوم بالرد خلال دقائق

[smartsoft]

والاى سى الى مشار اليه فى الصوره ولا تعرف ما هو او وظيفته هو
اىسى الفركونسى او clock buls generator هى عبارة عن القلب النابض للجهاز فهى تولد الترددات اللازمة لمكونات المازر بورد لكى تعمل بتناغم وتخدم بذلك باص البروسيسور والرام ولاي ام ديه ون وتو كمان تخدم الشيب الشمالى والجنوبى والباص العام بالمازر بورد
*تلك الi.c تعمل عند فولتية 3 فولت فى الغالب تكون الرجل42 هى الvcc يمكنك معرفة تلك الايسى بسهولة من خلال وجود كرستالة بالقرب منها

[م. مدحت]

اي سي المشار اليه في الصورة لو كان مكتوب عليه Ics فهو يربط بين Agp و Plt In
