اقتباس:
المشاركة الأصلية كتبت بواسطة burai nuraldaem
علي الرحب والسعه استاذي الكريم
قبل الرد
من اين بدات او اقصد من اين تبدا النظر وماهي السمه المميزه لدائره من اخري التي تعطيك نظره مناسبه هل الخرج ام الدخل ام جزء معين مثل الملف في هذه الحاله وبه تحكم علي الدائره بوضعه ووظيفته
بصوره عامه ماذا تفعل
استقراء واستقصاء للاجزاء الصغيره ومنها تصل لفكره عامه
او استنتاج من فكره عامه للدائره وتصل بها لحلها
انا فتحت هذا الموضوع لتبيان طريق التحليل كاولويه ثم الباقي والباقي وهكذا
|
الدخول حيث يوجد حساس أو مدخل مكتوب عليه الخ
أو لا بد أن يكون من دخول مكبر وليس من مخرجه - تتبع المدخل لأى مكبر حتى دخول عمومى وإلا سيكون مولد ذبذبات
هناك بضع دوائر كوحدات بناء من مكبرات أو مذبذبات سواء بالترانزيستور أو متكاملات
هل وجدت فيما سبق دائرة لم تذكر فى شرح السلسلة؟؟
اقتباس:
الان بشرحك السابق فهمت

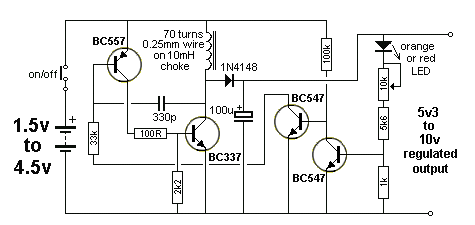

حاله السكون الاوليه تفتح المقحل الاول من جهة اليسار وبه يعمل مفتاح التقطيع bc337
المكثف 100 مايكرو يحمل كل جهد الخرج
التحكم في الجهد عن طريق الدايود المشع والمقاومه المتغيره
سؤال
التقطيع ينتج بمساعده المكثف 330p ام شيئ اخر ؟
|
التقطيع من مستويات الجهود و التى تفتح الترانزيستور الأيمن أو تغلقة وهو ما يتتابع تكبير تياره عبر الباقى و المكثف للتسريع فقط
اقتباس:
|
ما هو مصدر القدره للمقحل الثاني من جهه اليمين ؟
|
اقتباس:
|
ومجموعه اخري من الاسئله لكن الافضل قراءه الشرح حتي لا اتعبك بتكرار الكتابه
|
التغذيه عبر قاعدة/باعث الترانزيستور الأيسر

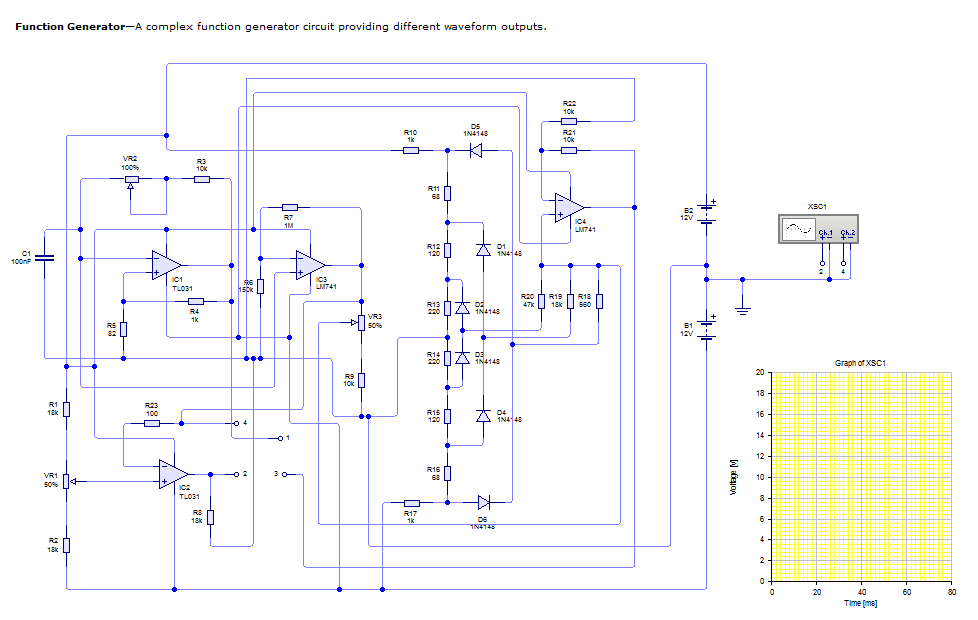

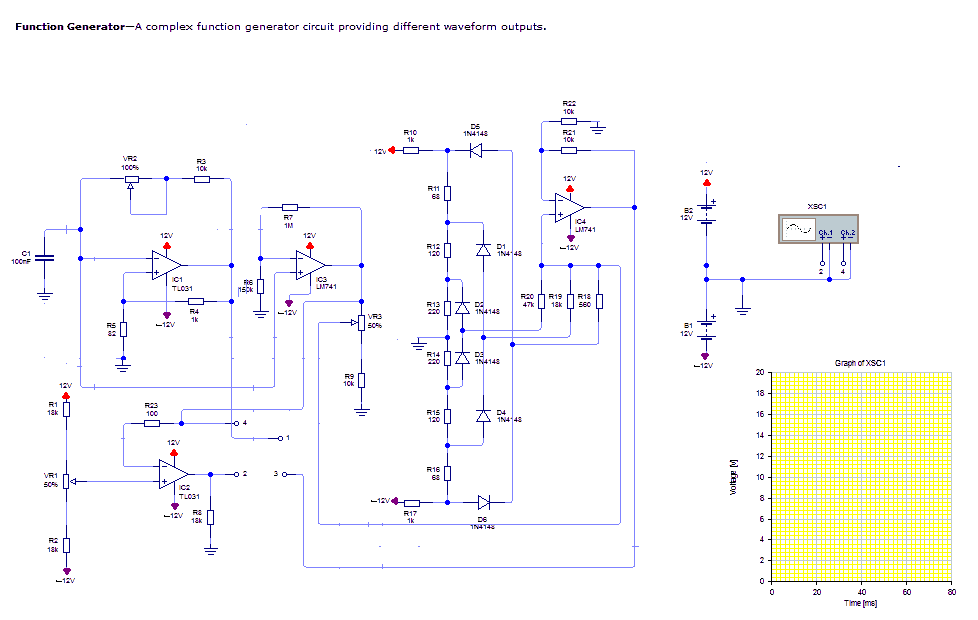

هذه هى الدائرة الثالثة بعد التعديل
استخدام "مكون" التغذية +12 و -12 و أرضى يسهل كثيرا الدوائر و أيضا هناك ما يسمى العنوان Label حيث كل الأطراف بذات الاسم تكون متصلة كهربيا ولو لم يرسم ذلك صراحة
حيث IC1 تعمل مولد نبضات مربعة و تغيير التردد من Vr2 و من الطبيعى أن يكون على المكثف موجة مثلثلة لذا اخذ من الخرج الموجة المربعة للخرج رقم1 و من على المكثف الموجة المثلثة عبر المكبر IC2 إلى الخرج 4 ثم ادخلة لمقارن لمقارنته بجهد مستمر من VR1 و الخرج سيكون ذات التردد لكن ستتغير نسبة الدوام على الخرج 2
الخرج يوخذ نسبة منه عبر Vr3 لدائرة مكبر لتحوله من مثلثلة إلى شبة موجة جيبية على الخرج 3 و التحويل من خلال مجزء جهد لكل مستوى جهد و الدايودات تتولى عملية ادخال مقاومات لتقليل الكسب وهو تقليد للمتكاملة ICL8038

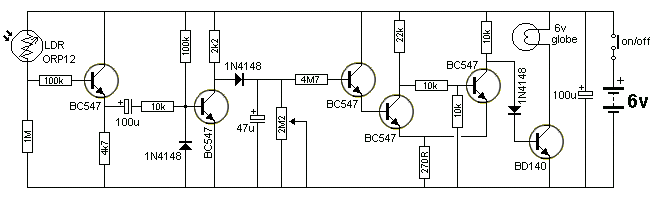

طلب خاص للتحليل
