مشروع أضواء متلاحقة مبرمجة 5 قناة بمخارج ترياكات Triac

[F.Abdelaziz]

مشروع أضواء متلاحقة مبرمجة 5 قناة بمخارج ترياكات Triac
الوصف :
مشروع تأثيرات إضاءة ، أضواء متلاحقة ، صغير لكنه مؤثر جدا ، لأن يصلح للعديد من التطبيقات الزخرفية (الديكور) مثل أضواء أعياد الميلاد ، والمتاجر ، والحفلات ، وعروض الأزياء والعديد من الاستخدامات الأخرى .
فى المشروع يتم استخدام الميكروكونترولر الصغير PIC12F675 لتشغيل خمس قنوات بمخارج ليدات LEDs وأيضا بمخارج ترياكات ، حيث يتم التحكم فى مصابيح كهربية قياسية بقدرة حتى 500 وات لكل قناة . هناك الغديد من البرامج التى يمكن أن تنشىء مجموعات مختلفة من الإضاءة مثل تتابع التوصيل والفصل ، والحركة إلى الأمام والخلف وغيرها .
الخواص الفنية :
• جهد التشغيل : 230VAC .
• القدرة المستهلكة لليدات : 50 ملى أمبير ، مع جميع الليدات فى حالة تشغيل ON .
• القدرة المستهلكة للمصابيح الكهربية : 2500 وات بحد أقصى .
مبدأ العمل :
استخدام الميكروكونترولر PIC12F675 ، والذى يحتوى على 8 أطراف ، يجعل الدائرة بسيطة للغاية .
• الأطراف 1(+) و 8(-) تستخدم من أجل مصدر القدرة .
• يتم برمجة الطرف 4 كمدخل Input ، ليستقبل الأوامر من مفتاح ضاغط . المقاومة R11 تحافظ على طرف الدخل عند جهد منخفض حتى يتم الضغط على المفتاح الضاغط . فى كل مرة يتم فيها الضغط على المفتاح يتقدم البرنامج إلى الوضع التالى ، فيغير من الإيقاع والطريقة التى يتم بها إشعال الترياك .
• الأطراف الخمسة الأخرى تستخد كمخارج ، متصلة بالمقاومات الخمسة (R6….R10) وذلك للحد من التيارات التى تمر بالدايودات المدمجة فى الرابط الضوئى ، لحماية الترانزستورات فى مخارج PIC من أى تلف .
• عند أنودات الترياكات ،النقط (3,4) و (5,6) و (7,8) و (9,10) و (11,12) ، يمكننا توصيل مصابيح كهربية بقدرة حتى 500 وات .
• المقاومات (R1…R5) لتوصيل إشارات التحكم من مخارج الروابط الضوئية إلى الترياكات .
• تحتوى الدائرة على الروابط الضوئية OC1…OC5 من أجل الحماية من الارتفاعات فى الجهد .
• المقاومات R12…R16 لتشغيل الليدات L1…L5 من خلال العاكس IC3 بحيث يمكننا مراقبة المخارج .
• دائرة مصدر القدرة تتكون من الكحول T1 وقنطرة التوحيد D1…D4 ومكثفات التنغيم C1,C2,C3,C4 ومنظم الجهد IC4 .

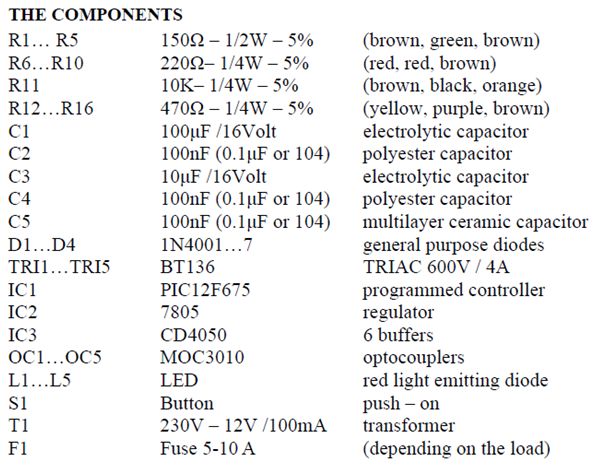

المكونات :

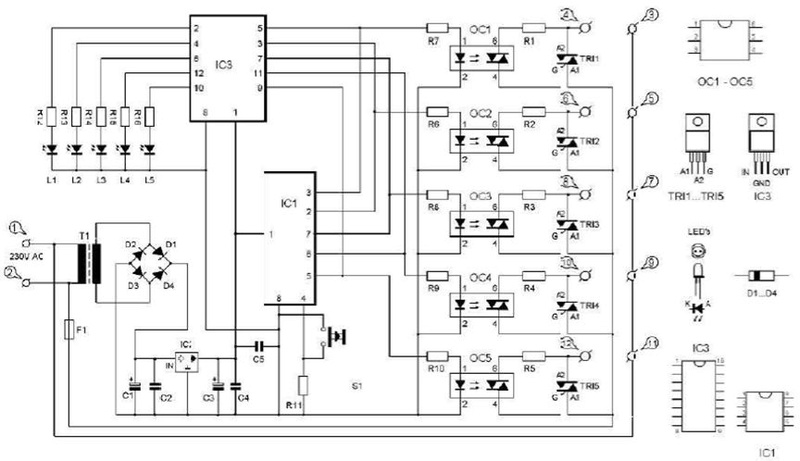

الدائرة الكهربية :
