افتراضي دائرةكونترول كاوية اللحام

السلام عليكم ورحمة الله وبركاته
أن شاء الله سوف نقوم بصناعة كونترول لقيادة كاوية اللحام تعمل على أدبتور الحاسب الشخصي HP أو DELL ..بحسب الحرارة التي نريد وهي مطلوبة لكل شخص لديه ورشة الكترونية . سنختار نوعية 60W / 24 v


يوجد بداخل هذا النوع هيتر بالاضافة الى thermocouple لتحسس الحرارة والثرموكبل له انواع عديدة لكل منها عملهُ الخاص هذا الجدول يحدد سلم درجات الحرارة مع معطيات الثرمو لكل درجة مئوية كما في الشكل


والمشكلة التي واجهتني هي عدم معرفة نوع الثرمو الموجود بالكاوية فلجأت الى أخذ المعطيات عملياً . ادناه طريقة عملية لمعرفة المعطيات.

ولمعرفة اقطاب الثرمو هذا مخطط يبين اقطاب الثرمو بسوكت الكاوية


بعد ان سلطت جهد محول المحمول على طرفي الهيتر ووصلت الفولت ميتر على طرفي الثرمو حصلت على القرائة النهائية 35 ملي فولت بدرجة حرارة حسب مقياس الملتميتر 400 درجة مئوية ... طبعاً محول الحاسب بيكون 19.5 لكلا النوعين التي ذكرتهم بأول الموضوع...

ستكون طريقة عمل دائرة الكونترول هي بأخذ هذه العينة وتكبيرها ومن ثم مقارنتها
مع جهد مرجعي بحسب الحرارة التي نريد .. اي اننا سوف نعمل دائرة تكبير و دائرة مقارنة غداً ان شاء الله سوف ارفع الصور الخاصة بالمخطط مع صور للدائرة العملية
assed غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
احصائية الشكر والاعجاب - 2 شكراً, 1 عدم اعجاب, 2 اعجاب
شكراً Omar Mekkawy, mahmadsolimanra ( شكر العضو على هذه المشاركة )
عدم اعجاب يعرب مطر ( لم تعجبه المشاركة )
اعجاب Omar Mekkawy, mahmadsolimanra ( أعجبته المشاركة )
اعلانات
قديم 06-06-2017, 10:32 PM   #2
assed
عضو فضي

الصورة الرمزية assed

الدولة: العراق - بغداد
المشاركات: 1,036
أحصائية الترشيح

عدد النقاط : 1822


النشاط

معدل تقييم المستوى: 96
افتراضي

السلام عليكم

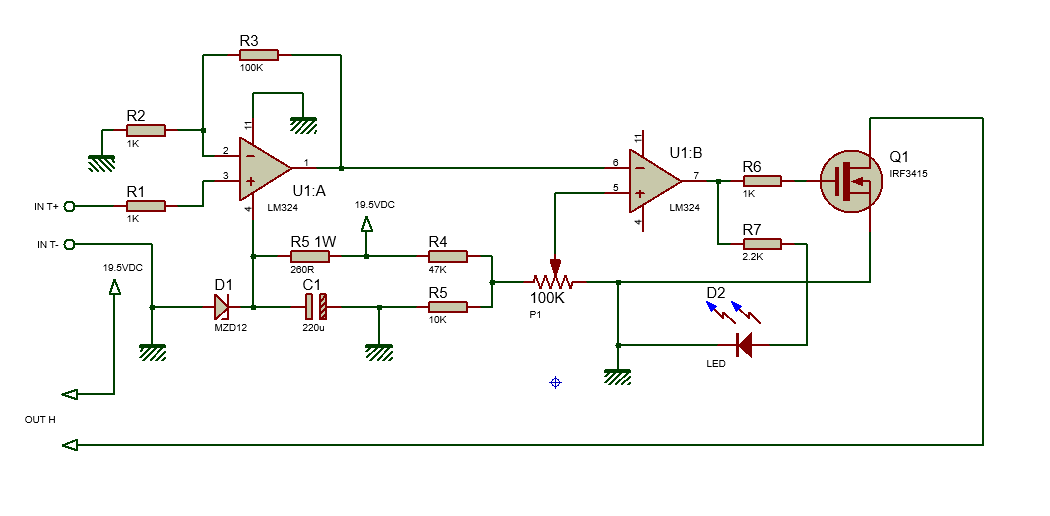

هذا المخطط الخاص بالدائرة

[IMG][/IMG]


الدائرة واضحة جداً استخدمت المتكاملة LM324 بوحدتين مكبر عمليات وبالامكان ان نستخدم LM358 ألا ان الاولى متوفرة لدي فستخدمتها ..
مصدر تغذية الدائرة الرئيسي هو 19.5 فولت مستمر .
المتكاملة تتغذى بجهد 12 فولت عن طريق الزينر دايود D1

من جهة اليسار وحدة التكبر وهنا كبرنا الاشارة الداخلة من الثرمو ب 100 مرة
فتكون الاشارة بعد التكبير تقريباً 3.5 فولت . كحد اقصى للثرمو من معطيات بدرجة حرارة 400C وهي كافية لفك لحام المشتتات الحرارية . انتهينا من القسم الاول

القسم الثاني هوة المقارن جهزنا جهد مرجعي على طرف دخل المتكاملة الغير عاكس عن طريق مجزء جهد بمقاومة 47K على الطرف الموجب الرئيس و10K على السالب ومن المعادلة مجزء الجهة
19.5*(10/10+47) = 3.4 فولت اقل من قيمة المعطيات مكبر اشارة الثرمو وهذا مانريد بالضبط
كي يكون الفصل بالتمام ...
خرج المجزء يتصل بمقاومة متغير 100K كي نحدد قيمة الجهد المرجعي المراد مقارنته مع جهد تكبير الثرمو .
خرج مكبر أشارة الثرمو يدخل في طرف العاكس للمتكاملة . اذا كان اعلى من الجهد المرجعي خرج المقارن 0 واذا أقل يكون خرج المقارن 1
نوع الموسفت ليس شرطاً نفس النوع .. اي نوع يتحمل تيار الحمل يمكن ربطه على الدائرة .

اسف ان كان شرحي غير مفهوم . وأي استفسار انا جاهز

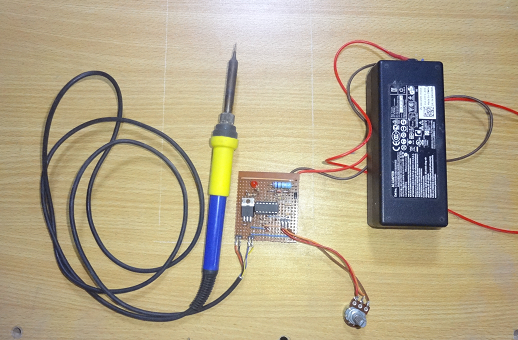

[IMG][/IMG]
assed غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
احصائية الشكر والاعجاب - 2 شكراً, 0 عدم اعجاب, 2 اعجاب
شكراً najee22, supplier ( شكر العضو على هذه المشاركة )
اعجاب najee22, supplier ( أعجبته المشاركة )
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )

قديم 07-06-2017, 09:24 PM   #3
najee22
مهندس متواجد

المشاركات: 127
أحصائية الترشيح

عدد النقاط : 350


النشاط

معدل تقييم المستوى: 0
افتراضي

سلمت يداك استاذ Assed
فكرة اكثر من رائعه .

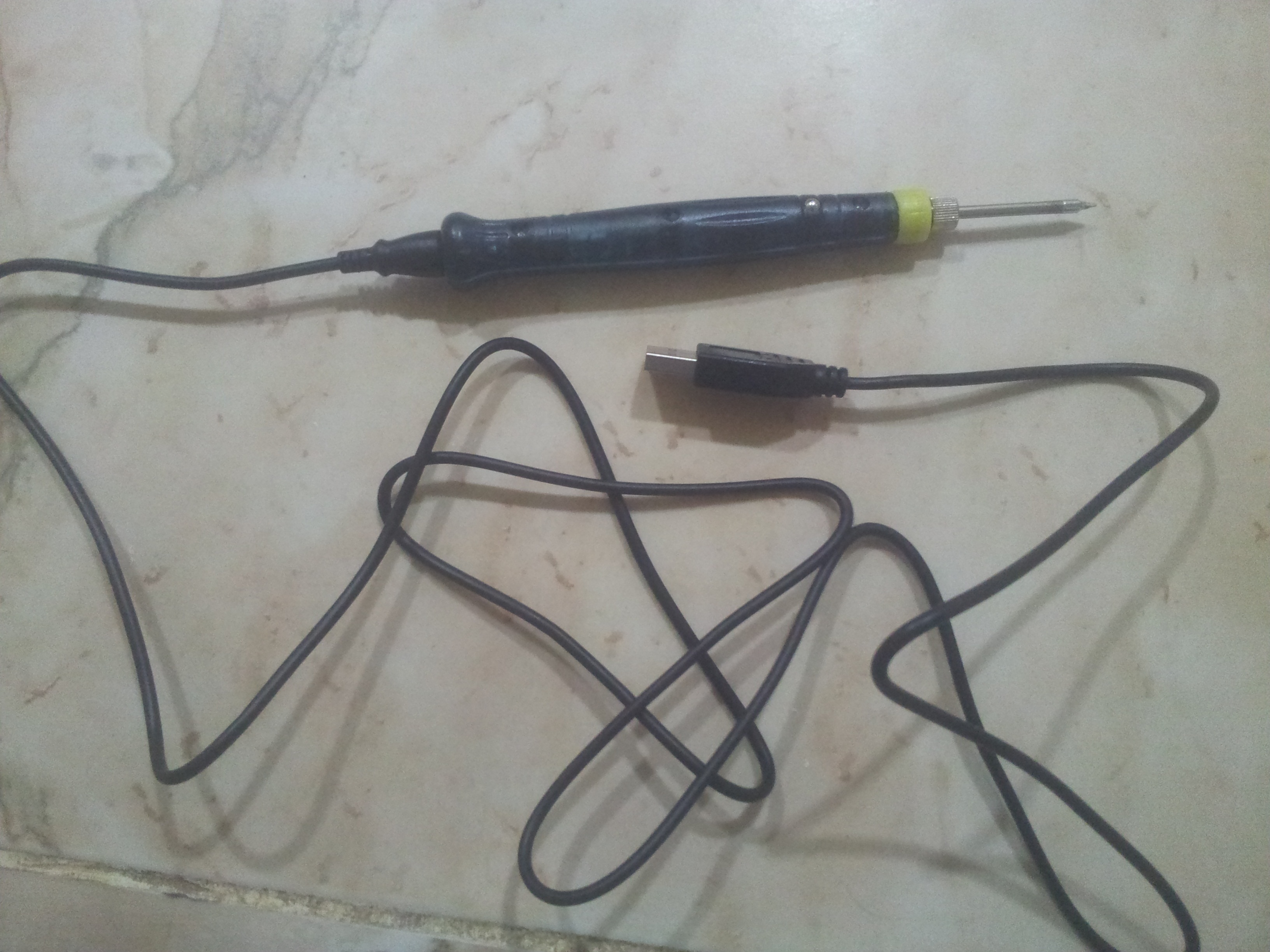

انا املك كاويه تعمل ب 5 فولت .
لكن عجبتني فكرتك جزاك الله خيرا



najee22 غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
احصائية الشكر والاعجاب - 2 شكراً, 0 عدم اعجاب, 0 اعجاب
شكراً assed, max_1974 ( شكر العضو على هذه المشاركة )
قديم 08-06-2017, 10:55 PM   #4
مسلم11
عضو ذهبي

الصورة الرمزية مسلم11

الدولة: بلاد الشام
المشاركات: 3,795
أحصائية الترشيح

عدد النقاط : 2494


النشاط

معدل تقييم المستوى: 183
افتراضي

جميل ان نرى مثل هذه الحلول الرائعة .
صنعت كاوي سلمون بافكار بسيطة وجيدة .
عندي اقتراح وهو ان تباعد نافذة المقارنة وجعلها بحدود 0.7v ومافوق وان تضع مجزئ جهد على طرف البوابة للترانزستور القائد للكاوية من اجل سلامته بحيث يكون الجهد دون 5v والتيار دون 100uA .
مجرد اقتراح
شكرا لك
مسلم11 غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 0 اعجاب
شكراً assed ( شكر العضو على هذه المشاركة )
قديم 09-06-2017, 08:08 PM   #5
mahmadsolimanra
مهندس جيد

الصورة الرمزية mahmadsolimanra

المشاركات: 299
أحصائية الترشيح

عدد النقاط : 61


النشاط

معدل تقييم المستوى: 0
افتراضي

شكرااااا أ\ assed
البساطه والروعه يجتمعا الله عليك
mahmadsolimanra غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 0 اعجاب
شكراً assed ( شكر العضو على هذه المشاركة )
