طريقة توصيل وبرمجة المفتاح مع الميكروكونترولر :
المفتاح ، ببساطة ، "يغلق" closes أو "يفتح" opens دائرة . لكن الميكروكونترولر هو جهاز رقمى والذى يفهم فقط الصفر “0”(0V) أو الواحد “1”(5V) . لذلك نحن بحاجة لدائرة تبين حالة المفتاح بدلالة “0” أو “1” .

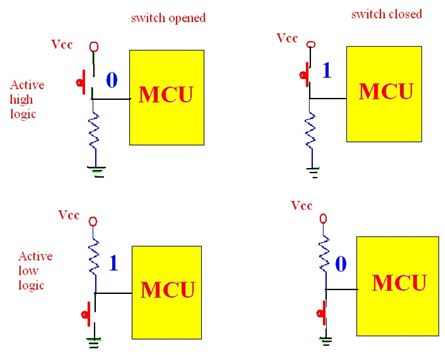

الشكل التالى يبين طريقتى توصيل المفتاح مع الميكروكونترولر .
• إذا كان توصيل المفتاح وهو "مفتوح" يطبق “0” على طرف الدخل ، وهو "مغلق" يطبق “1” على طرف الدخل ، يقال أن المفتاح "فعال فى الحالة المرتفعة" active high .
• وإذا كان توصيل المفتاح وهو "مفتوح" يطبق “1” على طرف الدخل ، وهو "مغلق" يطبق “0” على طرف الدخل ، يقال أن المفتاح "فعال وهو فى الحالة المنخفضة" active low .
ومن ثم ، إذا تم توصيل المفتاح بحيث يذهب إلى “0” عند الضغط عليه ، فهو فعال فى الحالة المنخفضة ، وإذا تم توصيله بحيث يذهب إلى “1” عند الضغط عليه ، فإنه يكون فعال فى الحالة المرتفعة .

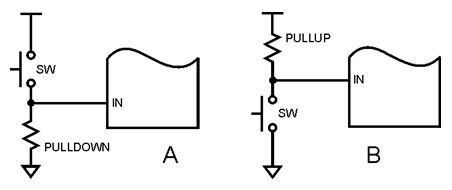

الشكل التالى يبين توصيل مفتاح فعال فى الحالة المرتفعة (A) ، ومفتاح فعال فى الحالة المنخفضة (B) . المقاومة تحافظ على الدخل فى الحالة "الغير فعالة" حتى يتم غلق المفتاح ، عند هذه النقطة يتم سحب الدخل إلى "الحالة الفعالة" . يمكنك التفكير فى ذلك كمقسم جهد ، مقاومة المفتاح تكون مرتفعة جدا وهو مفتوح وتكون صفر وهو مغلق .
مقاومةالسحب لأعلى pullup ( موصلة بين طرف الدخل والجهد الموجب )أو مقاومة السحب لأسفل pulldown (موصلة بين طرف الدخل والأرضى) ، والتى قد تكون مدمجة فى بناء الميكروكونترولر أو قد تكون عنصر خارجى ، تكون فى المدى من 10 إلى 100 كيلو أوم .
|
