[مسلم11]

اهم مستشعر للحرارة يمكنك الاعتماد عليه والوثوق به من حيث الامانة والمتانة و الدقة .
يتمتع بمجال عالي للقياس حيث انه يبدأ من ( 60- ~ 150 ) درجة مئوية سليسيوز .
و تعد ميزة الجهد بالنسبة للحرارة سيئة به حيث انه مقابل كل درجة ارتفاع يزيد خرجه ب ( 10mV ) وهذا امر غير محبوب بالمقارنة مع الاجيال الحديثة منه لانه بهذا النوع تحتاج الى مضخم عملياتي لتكبير الاشارة الخارجة منه .
ولكن يتفوق هذا النوع عن الاحدث منه بمجاله العريض بالنسبة للحرارة التي ذكرناها و بامانة عالية تصل نسبة الخطأ في هذا المنظم الى 0.01%*C
اي واحد بالمائة من الدرجة
كما انه يحتاج الى مساحة تصل الى 1 إنش مربع بعيد عن اي عنصر الكتروني كي لا يتأثر بحرارة ذاك العنصر و يحبذ في هذه الحالة ان يركب خارج الدارة وايضا بعيدا عن الجسم الحامل للمفقسة بمسافة 1انش لنفس السبب .
ويستطيع هذا المنظم ذو الشكل TO-92 ان يتحسس اعلى حرارة في حالة الهواء المتحرك الى 90 درجة وهذا سيفيدنا هنا لان الهواء سيتحرك ويتوقف طبعا لن نسمح للمفقسة بارتفاع درجة حرارتها اكثر من المطلوب او انخفاض الحرارة لاننا سوف نضع دارة حراسة تتدخل في الوقت المناسب في حال حدث اي طارئ بالسخانات او المراوح وتعلمنا بحدوث خطأ ما .
ويستخدم هذا المنظم في تطبيقات عديدة افتح على المعلومات المصنعية الخاصة به وانظر .
وانا اختار دائما شركة تكساس المصنعة له لان معلوماتها وافية وكافية .
كما انه يتمتع بمجال تغذية واسع يبدأ من 4 الى 35V+ .
ولن نغوص اكثر من ذلك بهذا المنظم ولناخذ مايهمنا منه لتصنيع منظم حرارة يبدأ من 10 ~ 100 درجة مئوية .
كما ذكرنا ان خرج المنظم يتراوح بين ناقص واحد و ٦فولت عندما تكون التغذية اعلى من ٨.٥ فولت .
وهنا ساعتمد على تغذية 12V في تشغيله كون هذا الجهد متوفر للكثيرين .
وساعمد على وضع مقاومة ضبط كي تتحكم بالقيمة الحرارية التي يريدها اي شخص ضمن المجال الذي ذكرناه سابقا من 10~100 C درجة مئوية .
المنظم الذي اخترته شكله TO-92 ذو الغلاف البلاستيكي لانه متوفر اكثر من غيره .
لنقوم الان على رسم الدارة ونرى كيف سنصممها بشكل يلبي طلبنا فقط للتذكير بالمعطيات .
الجهد 12v .
التيار الذي يتحمله 60ma وسوف نسمح له فقط ب 20 mA .
التردد الذي سنطبقه 0Hz
مضخم العمليات LM358 نسبة تضخيمه 10مرة خاص بالمنظم .
مقارن نافذة باستخدام المتكاملة LM324 بنافذة مقارنة منفصلة لكي تستطيع التحكم بالقيمة الدنيا والقيمة العليا كل على حدى افضل هذه الطريقة شخصيا لضمان عملها بشكل جيد جدا و سنعرض كيفية ضبط هذه النافذة قد يخطر ببال احد ما لماذا لا نستخدم LM324 بدون LM358 طبعا ممكن ذلك ولكن شخصيا افضل التخصص بامكانك اخي القارئ ان تجعل LM324 تقوم بكل المهام دون تاثير على عمل الدارة .
ساعة قراءة مستوى الصوت VU او ساعة امبير خاصة باي شاحن تالف او آفو متر رقمي مستعمل .
ترياك او ريليه 12v لقيادة المسخن للتدفئة وترانزستور لقيادة مروحة للتبريد .
لنبدأ على بركة من الله وتوفيق .
هذا الرسم .

R1= 25 - R2=2.2k - R3=100K - R4=10K - R5=15K - R6=22K - R7=47K
R8= 1K عندما تضع ترياك
عندما تضع ترانزستور R8= R7= 47K
R9=R10=1K
Q1=BD241
Q2=BC337
RYL1= 12V 10A
TR1= TRIAC BT157
RL1=RL2= قلب كاوي لحام 100W
FAN1=FAN2=1.3A
D1=D2= 1N4148
VR1=VR2=100K LIN
LED1= RED
LED2= YEL
VCC=12V- 5A

[مدحتكو]

ما شاء الله عليك اخي مسلم

واضح انك دارس وعارض الموضوع بتفاصيله

علي بركه الله وتوفيقه

[مسلم11]

حياك الله اخي مدحت
سررت بمرورك وتاكد ان الموضوع لم ينتهي بعد فقد عزمت على وضع دارة تقوم مقام الحارس في حال تجاوزت الحرارة الدرجة المناسبة وان انخفض ايضا حيث ان الحارس سيقوم على فصل المفقسة نهائيا و اتباع تدابير هذه التدابير احترت كيف اصممها
برأيك كم من الوقت يبقى البيض في حالة جيدة ان تجاوزت درجة الحرارة المناسبة وبالنسبة للانخفاض ايضا
لقد اعتمدت بالتغذية على بطارية والبطارية تشحن بشكل دوري من الشاحن يعني المصدر الرئيسي هو البطارية ما رأيك
بالنسبة للشاحن هل ينفع ان ان يكون مصدر التغذية ٢٢٠ اي الشاحن عبارة عن دارة بسيطة من مصدر التغذية
هذا موضوع اكتبه الان فيه دارة بسيطة تستطيع ان تشحن البطارية منها مارأيك
هذا رابط الموضوع
http://www.qariya.info/vb/showthread.php?t=208603

[مسلم11]

الدارة السابقة عبارة عن مضخم عملياتي رقمه LM358 يقوم على تضخيم الاشارة الكهربائية القادمة من الحساس LM35 بنسبة 10mV لكل واحد درجة مئوية فاذا كانت الحرارة بالمحيط حول المنظم LM35 واحد درجة فان خرج المنظم سيكون 0.01V وستدخل هذه القيمة الى المضخم الذي بدوره سيكبرها عشر مرات فيصبح الناتج على خرج المضخم 0.1V .
وان كانت درجة حرارة المحيط عشر درجات مئوية فان حساس الحرارة ( قد اخطأت سابقا بذكر كلمة منظم عن الحساس LM35 ) لانه حساس حرارة والدارة ككل تعمل على تنظيم الحرارة .
فان حساس الحرارة سينتج جهدا قدره 100mV وهذا الجهد سيدخل الى المضخم ليتم تضخيمه عشر مرات فيصبح الناتج 1v .
واذا كانت حرارة الجو المحيط ٣٠ درجة فان خرج المضخم سيكون 3V وهكذا .
لهذا السبب اخترت قيمة التضخيم عشر مرات .
ضبط الدارة :
=========
لكي تضبط الدارة على قيمة معينة عليك باتباع مايلي..
كما ذكرت لكم سابقا انني صممت المقارن ليعمل بنافذة منفصلة اي للحد الاعلى ضبط بواسطة مقاومة VR1 وللحد الادنى ضبط VR2 وتفيدني هذه الالية بالتحكم بمجال ضيق الى اقصى حد لدرجة الميكرو فولت لو اردت ذلك .
نحن نريد الحرارة 37.5 درجة مئوية كما اخبرني الاخوة .
اذا يمكننا القول ان خرج الحساس سيكون 375mV و منه خرج المضخم سيكون 3.75V اذا يجب علينا ضبط المقاومة VR1 التي تشكل مجزئ للجهد مع المقاومة R5 بحيث تعطينا عند نقطة التقاء المضخم مع مجزئ الجهد قيمة تتناسب مع طلبي وكما تلاحظون من الرسم فقد صممت مضخم العمليات LM324 ليعمل كمقارن هنا وهذا المضخم يتحسس لفارق بالجهد عند طرفيه حتى 500mV و منه يجب ان آخذ هذا الامر بالحسبان كيف ذلك ..
يكون ذلك بطرح قيمة حساسية المضخم LM324 من قيمة المجزئ حتى يغلب الجهد الذي اريده ان تستشعر المجموعة LM324 الى الحرارة التي اريد .
فيصبح عندنا ان مجزئ الجهد ( وهو هنا الاصح ان نقول عنه الجهد المرجعي لانه الجهد الذي سيقارنه المقارن LM324 مع الجهد القادم من المضخم LM358 ) .
يجب ان يكون جهده 3.75 - 0.5 = 3.25V
بمعنى آخر ان النقطة التي تلتقي بها المقاومة R5 مع المقاومة المتغيرة VR1 مع المدخل الغير عاكس للمقارن LM324 يجب ان يكون جهدها 3.25V .
هكذا نكون قد ضبطنا الحد الاعلى
ضبط الحد الادنى ..
تماما مثل الحد الاعلى حسب المدى المسموح به لحرارة البيض .
ان كان احد يحب ان يذكر القيمة التي يجب ان تكون فاهلا وسهلا حتى يتبين استيعاب الفكرة .
عمل الدارة :
========
الدارة في الوضع الطبيعي اي عندما تكون الحرارة بين الحد الاعلى والحد الادنى تكون متوقفة عن العمل .
وعند نقصان الحرارة يستشعر المضخم بالاعلى فيقوم على تشغيل الترياك الذي بدوره سيشغل المشعات الحرارية هذه المشعات عبارة عن قلب كاوي 12V عدد اثنان متوضعان امام مروحة تقوم على توزيع الحرارة كما يمكن ان تصنع مشع افضل من قلب الكاوي وذلك كمايلي :
احضر قلب كاوي لحام 220V وقم على فك الشريط الحراري وانتبه اثناء فكه لانه رفيع جدا وقم على احضار اطار خشبي يكون مقاسه مطابق لمقاس المروحة التي ستوزع الحرارة ومن ثم دق مسامير فوق واسفل الاطار الخشبي فقط بحيث يكون ارتفاع المسمار 1سم عن الاطار الخشبي و ثبت طرف من الشريط الحراري باول مسمار فوق الاطار ومن ثم لف الشريط من اعلى الى الاسفل ومن الاسفل الى الاعلى ولا تنسى ان تقص الشريط عند قيمة اومية تساوي 12 اوم بواسطة الافو متر وان كان طول الشريط لا يكفي اصنع ملف آخر ووصله مع الاول بشكل تفرعي
نستفيد من هذه العملية بتوفير التيار حيث ان التيار سيكون 1A وبنفس الاستطاعة 100W او احضر مصباح سيارة 100W ولكنه سيسحب تيار اعلى من الطريقة السابقة .
لا تنسى اننا نريد ان تكون البطارية هي المأخذ الرئيسي للتغذية .
نعود لدارتنا ان لم تجد ترياك ضع ريليه بدلا منه وطريقة توصيل الريليه موضحة بالرسم وقد اخترت الترياك لانه سيشع حرارة اثناء عمله وهذا مكسب لان التيار الذي سيجري بالريليه معدوم الفائدة ومحسوبكم بخيل لا يسمح لشيء بالعمل دون فائدة 🤗🤗🤗🤗
وعندما تزداد الحرارة فان المضخم السفلي سينهض ويعمل على تشغيل المراوح التي بدورها ستقوم على اخراج الهواء خارج المفقسة للحفاظ على مستوى مناسب .
النقطة A المشار اليها بدائرة حمراء هي من ستعطي الايعاذ لدارة الحراسة بالتحرك و وضع زمن معين لكي تتدخل و تقوم بتنظيم الحرارة او فصل الدارة ككل واعلام المربي او صاحب المشروع بوجود خطأ بالمفقسة .
ارجو من الاخوة تحديد الزمن اللازم للتدخل اي كم هو الوقت الذي تتحمله البيضة ان كانت الحرارة ترتفع بشكل مستمر او اذا انخفضت بشكل مستمر كما اود طرح رأيهم هل من الافضل ايقاف عمل المفقسة كاملة ام بقاء عملها مع التعديل اي ان اخذت الحرارة بالازدياد فهل ابقيها تعمل واعمد الى دارة الحارس بتشغيل المراوح ام ايقاف العمل مع اصدار صوت فقط .
مع الشكر .

[مسلم11]

النقطة A المشار اليها بدائرة حمراء هي من ستعطي الايعاذ لدارة الحراسة بالتحرك و وضع زمن معين لكي تتدخل و تقوم بتنظيم الحرارة او فصل الدارة ككل واعلام المربي او صاحب المشروع بوجود خطأ بالمفقسة .
ارجو من الاخوة تحديد الزمن اللازم للتدخل اي كم هو الوقت الذي تتحمله البيضة ان كانت الحرارة ترتفع بشكل مستمر او اذا انخفضت بشكل مستمر كما اود طرح رأيهم هل من الافضل ايقاف عمل المفقسة كاملة ام بقاء عملها مع التعديل اي ان اخذت الحرارة بالازدياد فهل ابقيها تعمل واعمد الى دارة الحارس بتشغيل المراوح ام ايقاف العمل مع اصدار صوت فقط .
مع الشكر .[/QUOTE]

[مسلم11]

ساقوم على جعل دارة الحارس بابسط اشكالها يعني ان تتوقف المفقسة عن العمل
الله المستعان على ما تصفون
(اخوتي الاكارم بقي من المضخم العملياتي LM324 بداخله مضخمين بدون عمل نقوم على جعل واحد منهم كمؤقت يعمل مدة عشر ايام ومن ثم يتوقف عن العمل ويوقف المفقسة ).
والمؤقت الثاني يستخدم كمصدر للصوت لاعلام المربي بوجود مشكلة .
اخي الكريم هذه المشاركة فقط خاطئة اي بالنسبة للزمن الازم لايقاف المفقسة .
وانما اردت غلق الموضوع واعطاء فكرة عن تشغيل المضخمين الباقيان بالمجموعة LM324 .
وسبب هذا التصرف هو الجواب الشافي الذي ارسله الاخوة الاكارم حول المدة اللازمة المكتوبة باللون الاحمر .

[مسلم11]

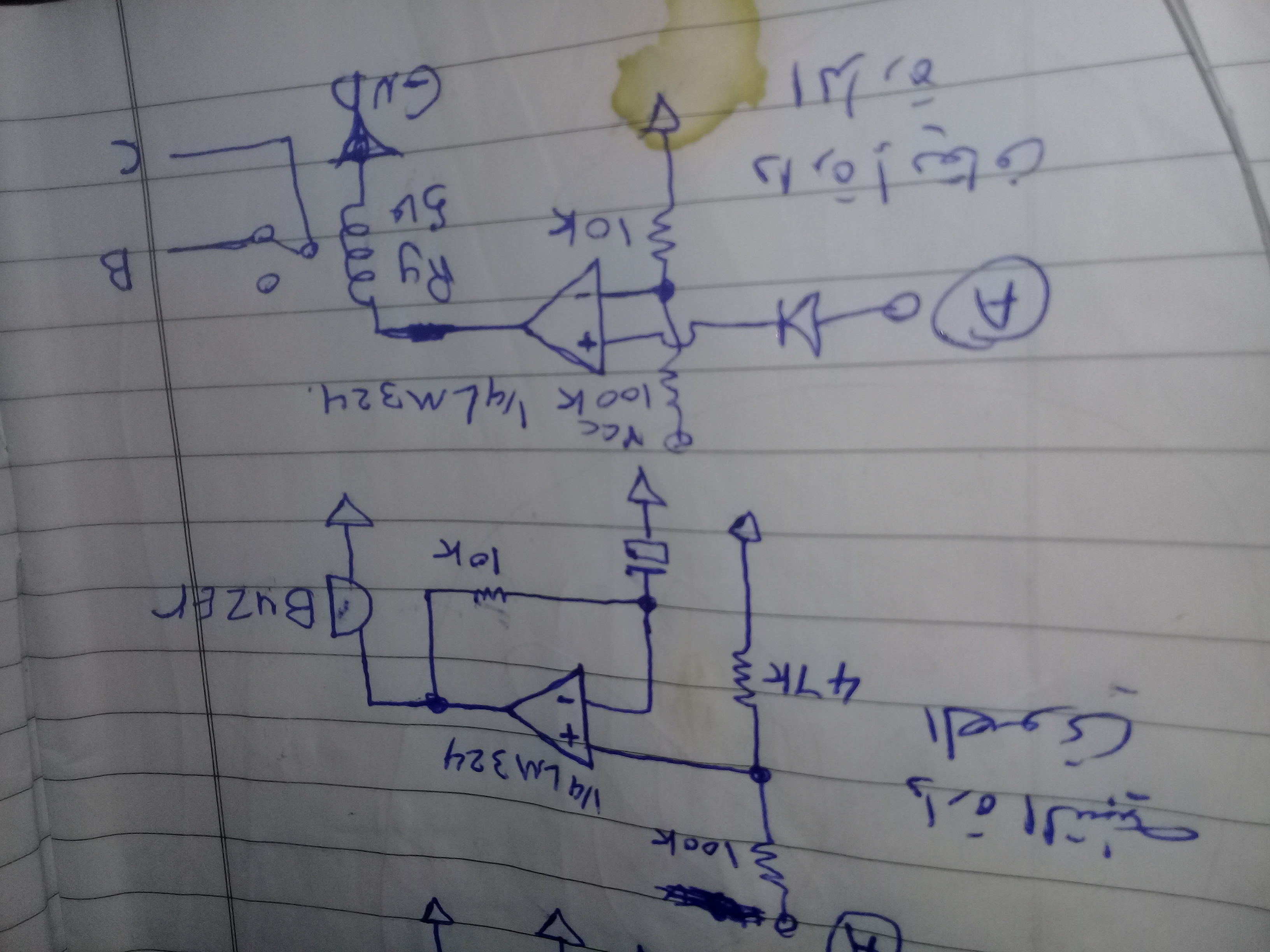

هذا رسم مبسط لدارة الحراسة

النقطة B توصل مع سالب الدارة السابقة دارة التحكم بالحرارة .
والنقطة C توصل مع سالب البطارية .
النقطة الخاصة بالحد الادنى للمنظم يجب ان تكون 4.25V .
احببت ان اكمل الموضوع للفائدة .
ارجو من اي احد ان ينفذ الدارة على برنامج CIRCUIT WIZARD للتاكد من صحة الدارة .
تحية طيبة

[soofeljean]

اقتباس المشاركة الأصلية كتبت بواسطة مسلم11 هذا رسم مبسط لدارة الحراسة النقطة B توصل مع سالب الدارة السابقة دارة التحكم بالحرارة . والنقطة C توصل مع سالب البطارية . النقطة الخاصة بالحد الادنى للمنظم يجب ان تكون 4.25V . احببت ان اكمل الموضوع للفائدة . ارجو من اي احد ان ينفذ الدارة على برنامج CIRCUIT WIZARD للتاكد من صحة الدارة . تحية طيبة

ولماذا لا تنفذها أنت ؟
