ماههو بديل الترانزستورF1010 ومالمقصود بالعبارة التالية؟؟؟

[Shaas]

السلام عليكم ورحمة الله وبركاته اخواني اجد صعوبة في تفسير بعض مصطلحات الداتا شيت مثل العبارة pulsed drain current
والعبارة single pulse avalanch energy

[معسكر]

البديل هو 3205

لاحقا نكمل

[مسلم11]

تلد العبارات الاولى عن تحمل الترانزستور بالتيار الحظي بالمصرف
والثانية غير واضحة الا انها تعبر عناستطاعة التغذية وحيدة المصدر .
ان احببت ارسل رقم الترانزستور واشرح لك معلوماته المصنعية كاملة .

[Shaas]

السلام عليكم تحياتي لكما ولكل اساتذة المنتدى عندي الداتا شيت للترانزستورirfp046n هناك دارتين ارجو شرحهما حيث انني لم افهمها جيدا1-unclamped inductive test circuit
2-switching time test circuit
ارجو التوضيح واما لكم من الشاكرين

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة Shaas

السلام عليكم ورحمة الله وبركاته اخواني اجد صعوبة في تفسير بعض مصطلحات الداتا شيت مثل العبارة pulsed drain current

تجد قبلها قيمة التيار المستمر الممكن استخدامها
لكن لو استخدمت نبضات يمكنك استخدام تيار أعلى من المذكور سابقا بشرط مذكور بجوار هذا البيان و تجده مدونا أسفل الجدول و ينص على أن عرض النبضة محكوم بالحرارة التى تتولد على الوصلة و الممكن تحملها و مشروحة فى الرسم البيانى رقم 11 (بالنتسبة للترانزيستور irfp046 )
لاحظ أن التيار المستمر لهذا الترانزيستور 70 أمبير بينما النبضى قد يصل 520 أمبير

والعبارة single pulse avalanch energy

عند تطبيق نبضة تتعدى الحد الأقصى المسموح به للموسفيت سيحدث انهيار لحظى للتكوين الداخلى و لذا يجب أن لا يزيد مقدار الطاقة عن هذا الحد حتى لا يتلف الموسفيت
يحدث هذا عادة عندما يكون الحمل ملف وهو غالبا ما يكون كذلك حيث عند القطع يسبب نبضة على طرف المصب Drain قد تزيد عن الحد المسموح ما لم تخمدها دوائر الحماية كليا لذا يجب أن لا تعطى هذه النبضة أو ما بقى منها طاقة تزيد عن هذا الحد المسموح به

[مسلم11]

تكرم عيناك
ولكن بهذا الشكل ساتكلم بشكل عام
هل مزيد من التخصيص
اي دارة بحد عينها ان اردت

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة Shaas

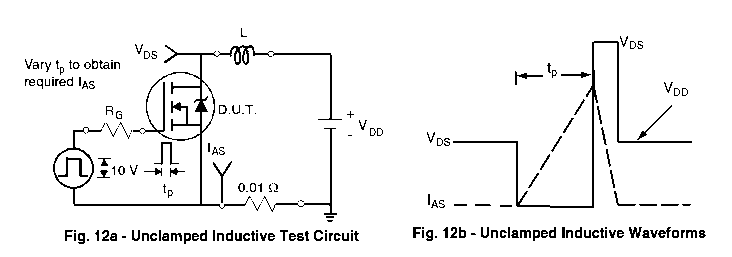

السلام عليكم تحياتي لكما ولكل اساتذة المنتدى عندي الداتا شيت للترانزستورirfp046n هناك دارتين ارجو شرحهما حيث انني لم افهمها جيدا1-unclamped inductive test circuit

هى دائرة معملية لاختبار و تحديد خواص الموسفيت و ليست للإستخدام

عند تطبيق النبضة Tp سيبدأ فى التوصيل فورا و يزداد التيار فى الموسفيت تدريجا كالخط المنقط حتى يصل لقيمة ما فى نهاية النبضة
عند نهاية النبضة سيسبب هذا التيار فى وضع فولت على المصب Drain قيمته VDS من الملف و الزينر الداخلى لن يسمح بزيادته و يغلق الموسفت و يقل التيار المار فيه
بتغيير عرض النبضة ستزداد قيمة التيار لحظة القطع و الذى يقاس على المقاومة

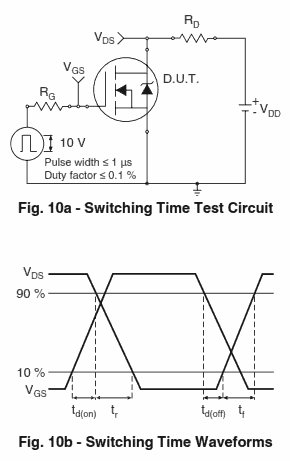

2-switching time test circuit
ارجو التوضيح واما لكم من الشاكرين

هى دائرة توضع العلاقة بين جهد البوابة و تيار الموسفيت

حيث توضح التأخير بين ارتفاع الجهد على البوابة و استجابة الموسفيت لها فى الإنتقال من القطع للتوصيل و العكس وهذه الرسم يوضح أعلى تردد يصلح هذا الموسفيت معه كمفتاح فلو زاد التردد أى نقص عرض النبضة لن يكون هناك زمن كافى ليصل للتوصيل الكامل ثم القطع الكامل
