استفسار بخصوص توصيل الارجل الغير مستخدمة للدائرة المتكاملة؟
|
| اعلانات |
|
|||||
|
السلام عليكم لا تترك أطراف البوابات غير موصلة لأن ذلك ينعكس سلبا على عمل البوابة المستخدمة. اوصلها بالأرضي مثلها مثل الرجل 7 من 4093 لكن حذار.. الأطراف المقصودة لكل بوابة هي طرفا الدخل وليس المقصود طرف الخرج ! المخارج يجب أن تبقى بدون توصيل حتى لا يحدث قصر.
التعديل الأخير تم بواسطة : محمد إلياس بتاريخ 20-06-2017 الساعة 11:42 AM السبب: صورة للتوضيح |
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|
|
|
|||||
أخي الكريم غالبا ما تستخدم بوابة واحدة من 4093 لصنع مذبذب .. لو كان فعلا هذا هو استخدامك لها في دائرتك، ممكن تستبدلها بمذبذب تعمله من ايسي أصغر أكيد تعرفه هو التايمر 555 . هو أكثر دقة لحساب التردد وأكثر ثبات واستقرار .. لو كان الاستخدام فقط كبوابة ممكن تستبدلها ببوابة من ديودات وترانزيستور إذا كانت الدائرة تسمح بذلك طبعا .. دائما كان استخدام بوابة واحدة وترك الباقي بدون عمل يؤرقني وأبحث عن بديل أكثر اقتصادا
|
|
|||||
|
اريد استخدامها لعمل debounce لمفتاح ضاغط كما في الصورة وخرجها يذهب ل clock العداد 4017 ..
|
|
|||||
|
جرب بدونه لكن بقيمة أكبر للمكثف : 10 ميكرو فراد (مكثف كيماوي طبعا). المكثف يبقى موصل كما في دائرتك لكن المقاومة تصير متوازية مع المكثف. والمفتاح مع الموجب. ربما تتخلص من 4093 التعديل الأخير تم بواسطة : محمد إلياس بتاريخ 20-06-2017 الساعة 03:03 PM |
|
|||||
|
بدونها الامور تمشي لكنني اريد استخدامها من قبيل الاحتياط لكونها متوفرة لدي
|
|
|||||
|

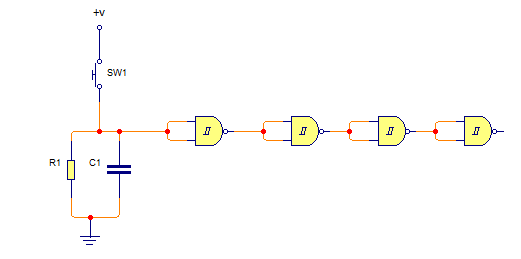

بارك الله فيك. مادام هكذا ممكن تستخدم كل البوابات إن شاء الله النتيجة تكون أفضل
|
