دارة انترفيس 4 محاور لألة CNC تضاهي الأجنبية ومع تفعيل تلقائي

[hussien1995]

السلام عليكم

كل سنة وأنتم بخير جميعا وعييد سعيد على الجميع إنشاء الله.

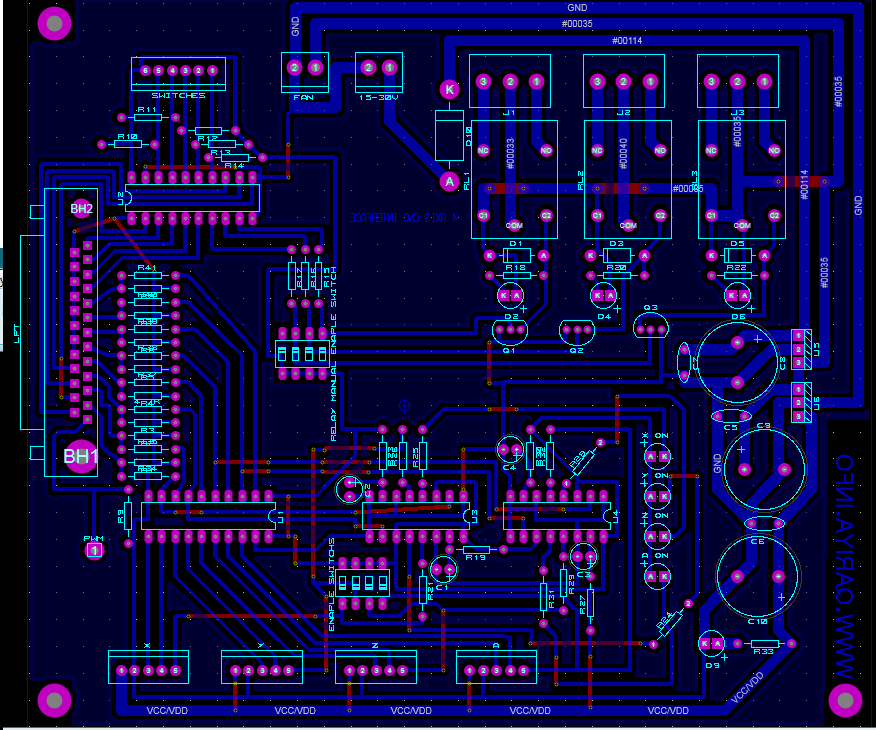

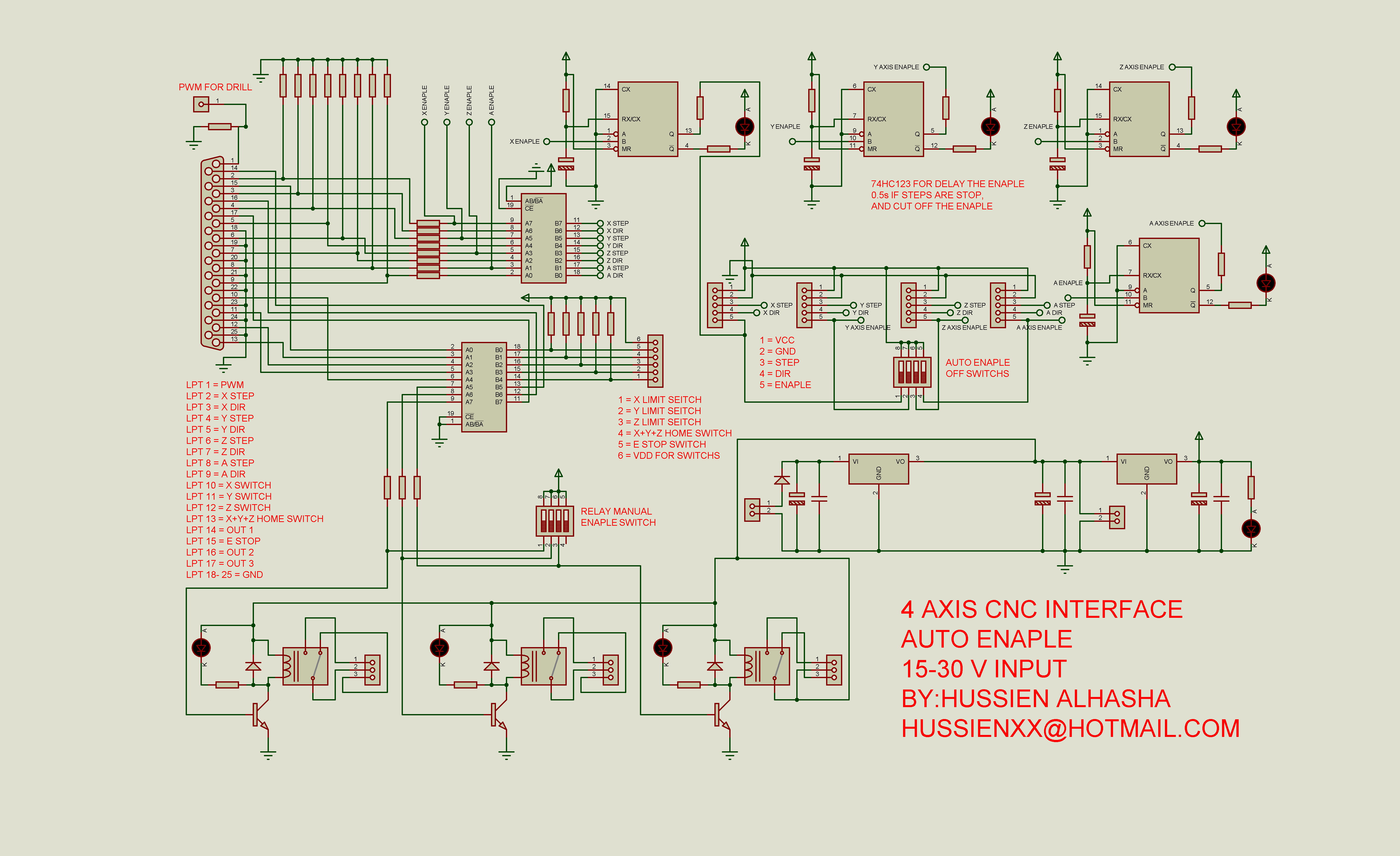

بعد إنقطاع طويل بسبب ظروف قاهرة,اليوم أحضرت لكم دائرة انترفيس لألة CNC 4 محارو كنت قد صممتها من زمن ليس بقليل ولكن لم أستطع تطبيقها بالواقع بسبب توقفي عن العمل مؤقتا.
الدارة تتميز بما يلي:
1-تحتوي 4 محاور (X,Y,Z,A)
2-تحتوي على ميزة التفعيل التلقائي للمحاور
3-تحتوي 5 مداخل لسويتشات الطوارق والليمت والهوم
4-تحتوي 3 مخارج عن طريق ريليات لتشغيل المثقب أو ليد أو مراوح تبريد للمحركات
5-تم استغلال رجل مدخل LPT رقم 1 ليكون مخرج PWM يمكن استخدامه للتحكم بسرعة محرك هذا إذا كان محرك المثقب يعمل على DC







رابط تنزيل ملف الدارة:
https://www.file-upload.com/ekqjnolxlvhx

ملاحظة:الملفات تعمل على بروتوس 8 أو أعلى ولاتعمل على إصدارات بروتوس القديمة.

هنا نصل لختام الموضوع وهذه كانت هدية بسيطة للمنتدى اللذي كان له فضل عليّ ومنه بدأت مسيرتي في عالم الإلكترونيات.
أرجو الدعاء على نية تفريج الكرب لي ولأمة محمد كافة.

[ah-22]

بارك الله فيك اخي واسال الله لك دوام الصحة والعافية.
ارجو ان نستفيد منها مستقبلا لان تصنيع ماكينة CNC يحتاج الى معلومات كثيرة وما زلنا في البداية.
مع التقدير

[hussien1995]

شكرا على الدعاء أخي الكريم.
تفضل هذا موضوع لي يشرح كيفية بناء ألة cnc صغيرة بدقة عالية خطوة بخطوة وأي شيء تحتاجه أخبرني وإنشاء الله سأفيدك بما أعرف.
http://www.qariya.info/vb/showthread...042#post952042

[ah-22]

المشاركة الأصلية كتبت بواسطة hussien1995

شكرا على الدعاء أخي الكريم.
تفضل هذا موضوع لي يشرح كيفية بناء ألة cnc صغيرة بدقة عالية خطوة بخطوة وأي شيء تحتاجه أخبرني وإنشاء الله سأفيدك بما أعرف.
http://www.qariya.info/vb/showthread...042#post952042

بارك الله فيك اخي وان شاء الله سيتم تحويل الملف الى pdf ومن ثم طباعته لقراءته واذا احتجت الى أي شيء سنطلب مساعدتك.
مع كل تقديري واحترامي لك

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم حسين

حمدا لله على سلامتك وعودتك للمنتدى مرة اخـــــرى ..... كما اتمنى عودة الاخ / محســــن (فكر وعلم ) وحشنا جدا ... كما يوجد بعض الاخوة مختفين عن المنتدى ارجو عودتهم عاجلا ان شاء الله
