السلام عليكم
إذا دخل الإلكترون المجال المغنطيسي المنتظم فإن سرعته تتألف من مركب موازي للمجال وبفضل هذا المركب يضطر الإلكترون إلى للحركة على خط دائري ولذلك خطوة الخط في شكل حلزوني . لكن عند وصل ملف ومكثف على التوالي في دارة كهربية فيمكننا معرفة رد فعل كل من الملف والمكثف بعد معرفة حث الملف وسعة المكثف ويلاحظ أن زيادة تردد التيار كما في حال مولد نبضات لهذه الدارة وعند تردد معين للتيار يتساوى رد فعل الملف مع رد فعل المكثف وبما أنهما متضادان في الاتجاه فيصبح رد الفعل الكلي في الدارة مساويا لصفر وفي هذه الحالة تكون الدارة الكهربية في حالة رنين ويكون وبما أن رد فعل الملف يسبب تأخيرا بمقدار ربع موجة كما أن المكثف يسبب التأخير بنفس المقدار فينتج عن ذلك توافق الجهد مع التيار في الأطوار

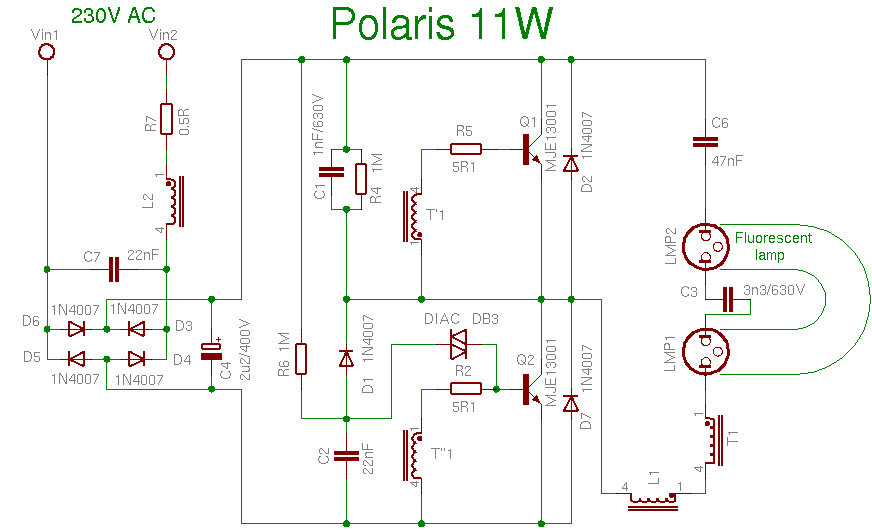

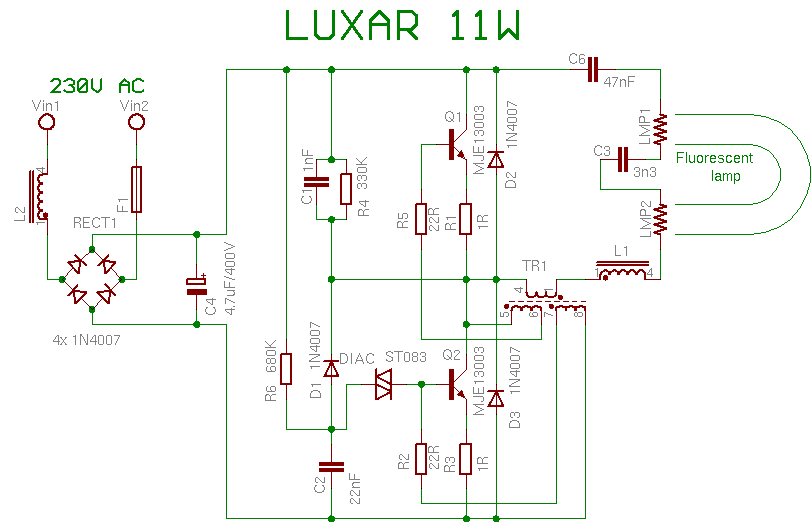

بالنسبة للملف L1
وفي حالة الرنين يكون التيار المار في الدارة من منبع التيار المتردد أكبر ما يمكن ولا يتوقف التيار إلا على المقاومة ( وهي مصباح النيون في هذه الحالة )

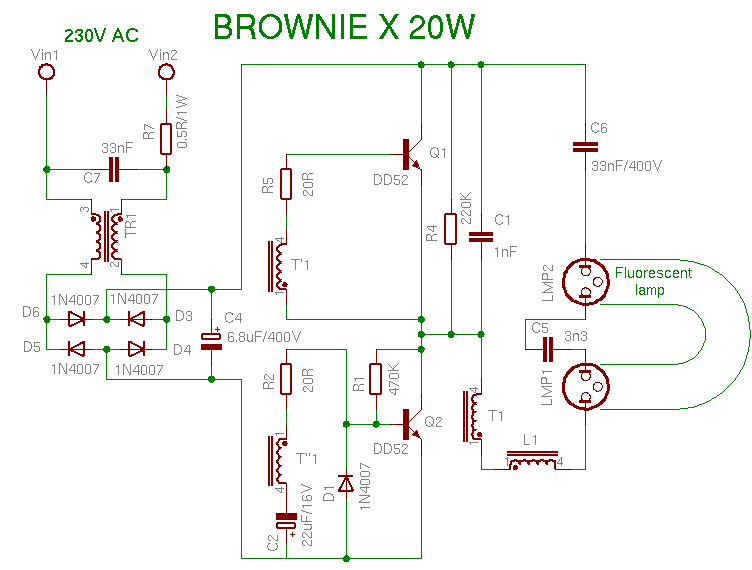

بالنسبة للمحول TR1
يعمل على تنقية التيار الوارد من الإضطربات في التيار الناتجة عن أجهزة جانبية كالمحركات الذي من شأنه أن يؤثر على تقطعات التيار في الدارة
كما يعمل على امتصاص الشحنة الزائدة الناتجة على الحث في المحولات واللفائف في الدارة أول اشتغالها

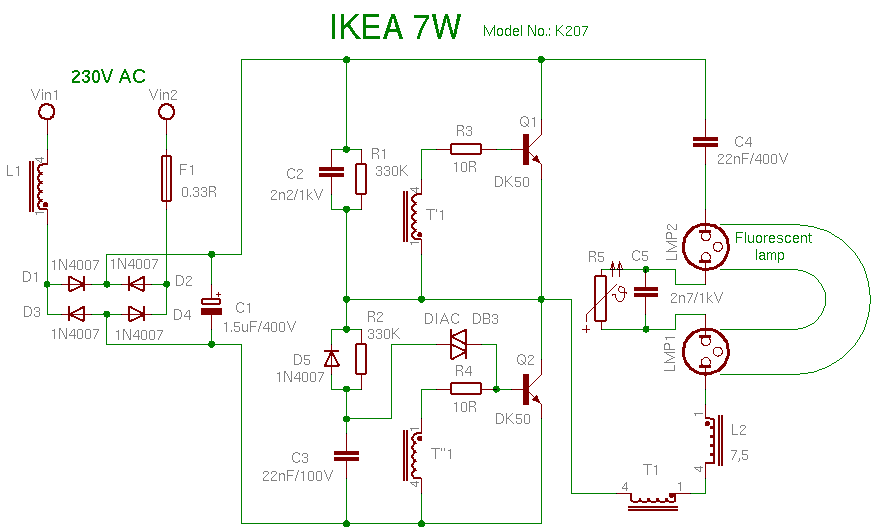

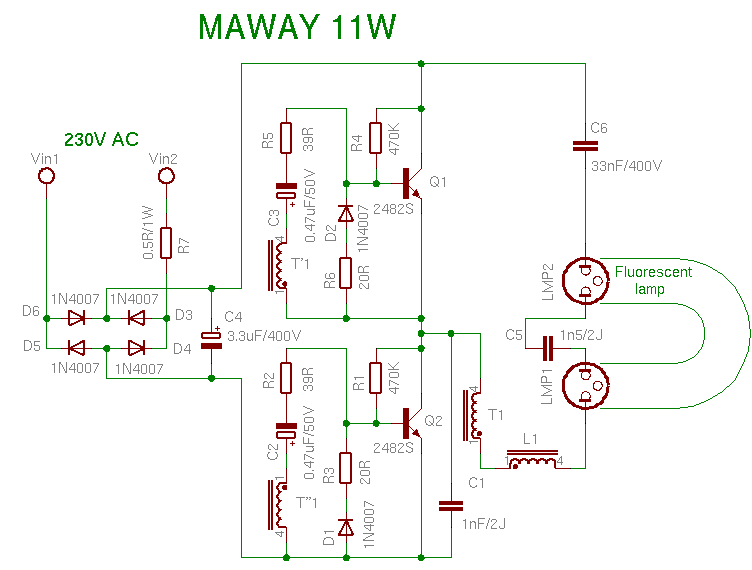

بالنسبة لـ t1’ ;t1’’ فهما لفيفتا تقطيع التيار ناحية مولد الذبذبات ( المدخل) أما t1 فهي ناحية خروج التيار إلى أنبوب النيون من نفس المحول

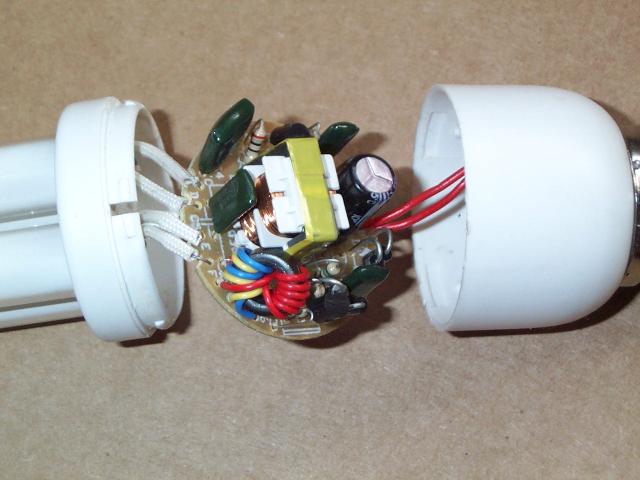

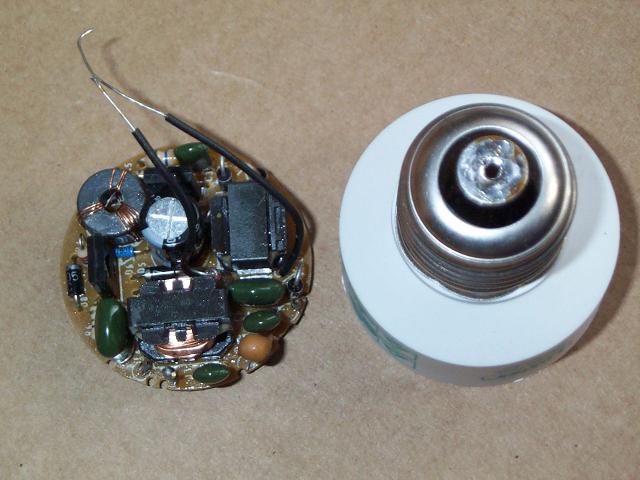

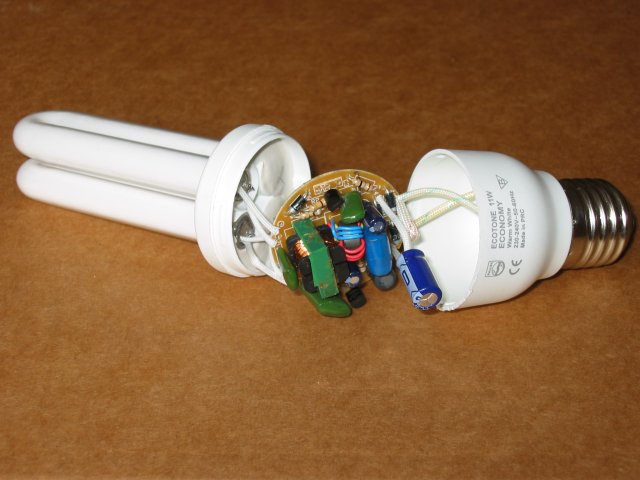

برجاء شرح دائرة اللمبة الموفرة
**
اخي الحبيب الغالي ///
