[s.sultan]

بسم الله الرحمن الرحيم


تحية احترام وكل عام وانت بخير اخي الفاضل ابو حمزه

انا وعدتك بان اول عمل لي في المختبر بعد الخلوه هو فحص الملف
وعند محاولت تنفيذ طلبك رايت ان المعطيات غير متكامله؟؟
الرجاء اعلامي مايلي :-
* هل الملف للتوليد الكهربائي ؟ ام لتوليد المجال المغناطيسي
ام لكلاهما ؟؟
هل هناك حمل على مخرج الملفين ونوعه؟؟
مانوع ربط مخرج الملفين؟

وهل تعتقد هذا الملف مناسب لك للتجربه ؟؟






ومنتظرك


ابو احمد

[ابو حمزة المصري]

اقتباس المشاركة الأصلية كتبت بواسطة s.sultan بسم الله الرحمن الرحيم تحية احترام وكل عام وانت بخير اخي الفاضل ابو حمزه انا وعدتك بان اول عمل لي في المختبر بعد الخلوه هو فحص الملف وعند محاولت تنفيذ طلبك رايت ان المعطيات غير متكامله؟؟ الرجاء اعلامي مايلي :- * هل الملف للتوليد الكهربائي ؟ ام لتوليد المجال المغناطيسي ام لكلاهما ؟؟ هل هناك حمل على مخرج الملفين ونوعه؟؟ مانوع ربط مخرج الملفين؟ وهل تعتقد هذا الملف مناسب لك للتجربه ؟؟ ومنتظرك ابو احمد

السلام عليكم ورحمة الله وبركاته

تقبل الله طاعتكم

جزاك الله خيرا على الاهتمام بالموضوع

ساشاركك الفكرة بالكامل لعل يكون عندك تصور افضل مني

مشكلة اغلب المولدات هي تولد حث عكسي داخل الملفات المنتجة للتيار الكهربائي يجعلها تعمل كمغناطيس كهربي يعمل على توليد عزم دوران يقاوم حركة الدوران الاصلية فنشعر بثقل الدوران ونحتاج الى قوة عزم اكبر للتشغيل

الفكرة الان هي

لو قمنا بعمل لفات مزدوجة متعاكسة في الاتجاه لتلقي الفيض المغنلطيسي وتوليد الكهرباء فانه سيتولد فيها نوعين من الحث العكسي كل واحد منهم في اتجاه معاكس للاخر والمفترض انه لن ينتج عنهم حث كهرومغناطيسي اذا لن يكون غناك اي تأثير على الحركة الاصلية للمولد ولن يكون هناك معاوقة تشغيل ولن نحتاج ال المزيد من الطاقة وبهذا يمكننا تقليل اسهلاك الطاقة المستخدمة في توليد القوة المشغلة

لعل شرح الفكرة يوحي لك بشئ جديد

دمت بكل ود وصحة وعافية

[s.sultan]

بسم الله الرحمن الرحيم


تحية احترام اخي الفاضل ابو حمزه


وصلت الفكره ؟؟

وهذا (رائي الشخصي) لان العمليه ليست بهذه اليسر والعفويه وخصوصا نحن نتعامل مع مجال مغناطيسي ثلاث الابعاد كمتجهات بالاضافه الى القيمه الحثيه المطلقه ؟
وفي حالة الغائها منها علينا بتوليد مجال معكوس(inverse) بكل القيم والمعطيات ؟؟وهذا امر شبه مستحيل عمليا وممكن نظريا ؟؟

سوف اعمل تجربه على هذا المحرك باضافة ملفين مشتركين بقلب واحد واخبرك ؟؟


والله اعلم والقادم احسن


ابو احمد

[ابو حمزة المصري]

اقتباس المشاركة الأصلية كتبت بواسطة s.sultan بسم الله الرحمن الرحيم تحية احترام اخي الفاضل ابو حمزه وصلت الفكره ؟؟ وهذا (رائي الشخصي) لان العمليه ليست بهذه اليسر والعفويه وخصوصا نحن نتعامل مع مجال مغناطيسي ثلاث الابعاد كمتجهات بالاضافه الى القيمه الحثيه المطلقه ؟ وفي حالة الغائها منها علينا بتوليد مجال معكوس(inverse) بكل القيم والمعطيات ؟؟وهذا امر شبه مستحيل عمليا وممكن نظريا ؟؟ سوف اعمل تجربه على هذا المحرك باضافة ملفين مشتركين بقلب واحد واخبرك ؟؟ والله اعلم والقادم احسن ابو احمد

جزاك الله الجنة

منتظر نتيجة التجربة

بارك الله في علمك وعملك

[s.sultan]

بسم الله الرحمن الرحيم


تحية احترام اخي العزيز ابو حمزه المحترم

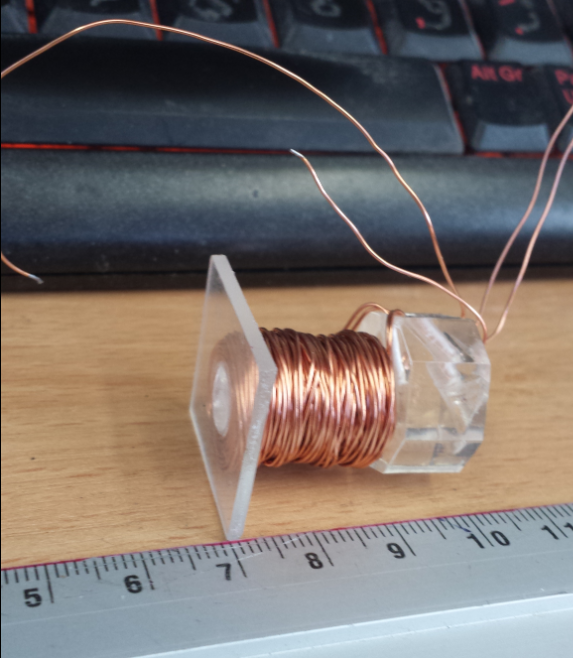

صنعنا ملفين بقلب هوائي مشترك بسلك معزول وبقطر 0.42 ملم وبعدد لفات 120 لفه للواحد؟

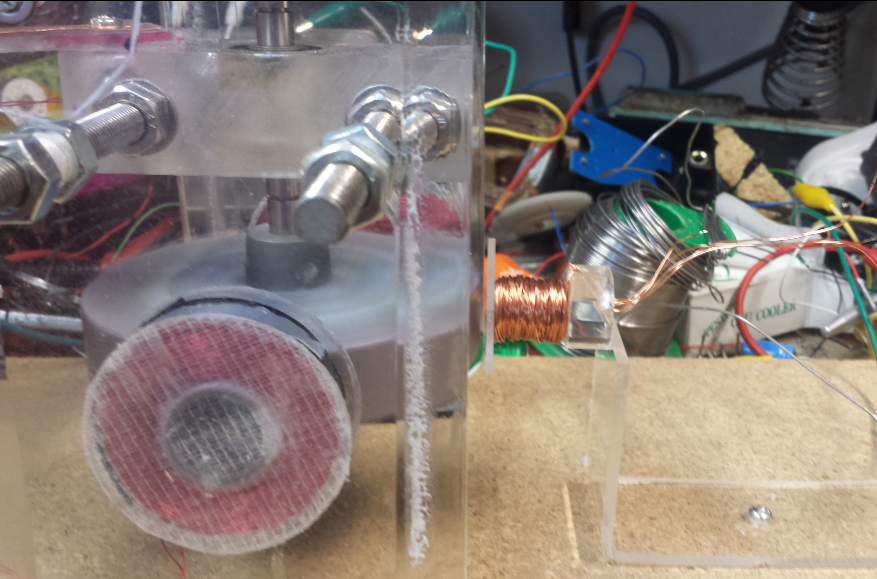

ووضعناها قرب المغناطيسات للمحرك المذكور ؟؟




وكانت نتائج التجربه كمايلي :-

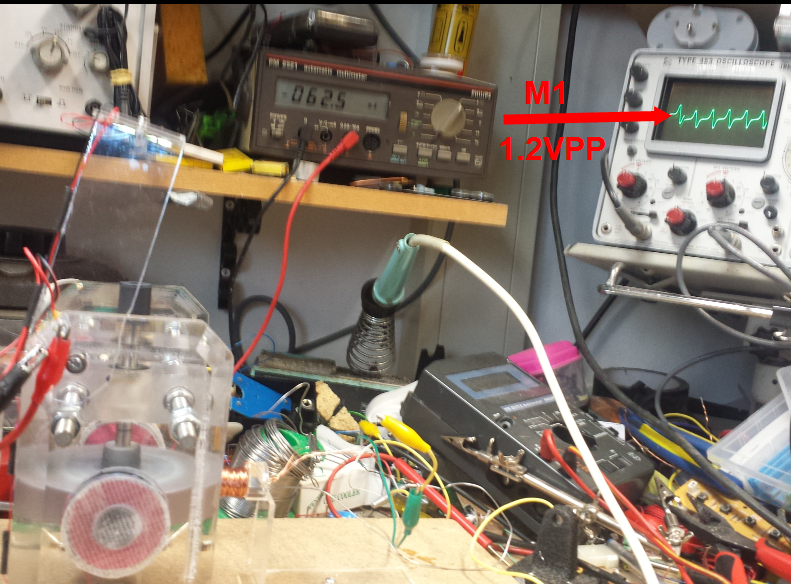

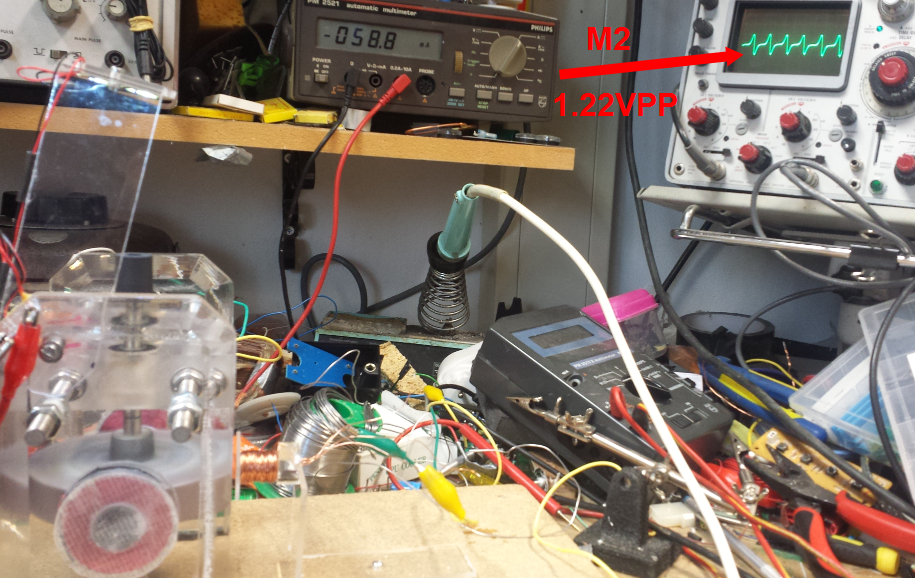

يولد كلا الملفين نفس الفولتيه تقريبا 1.2 فولت قمه لقمه:-

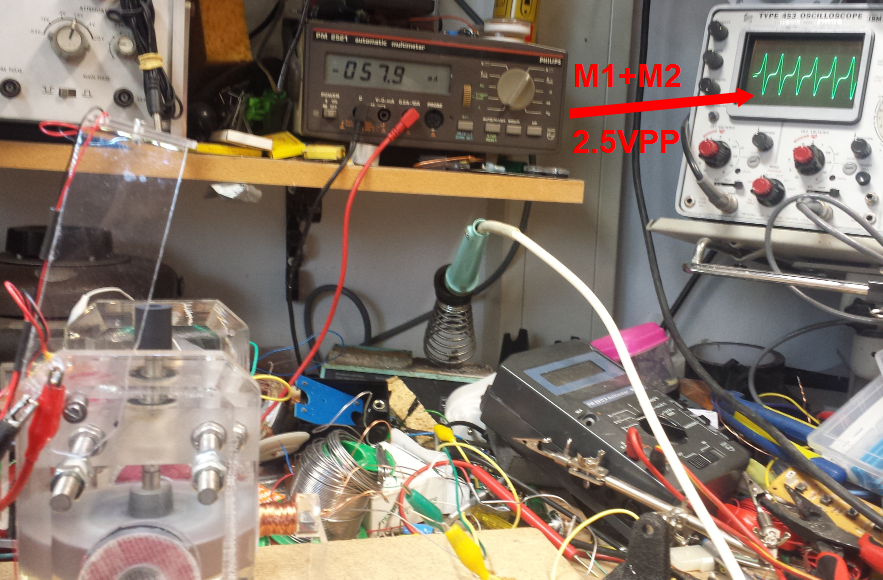

عند جمع الملفين على التوالي نحصل على 2.5 فولت قمه لقمه ؟



عند جمع الملفين على التوازي بنفس الطور نحصل على نفس الفولتيه ولكن بقدره مضاعفه

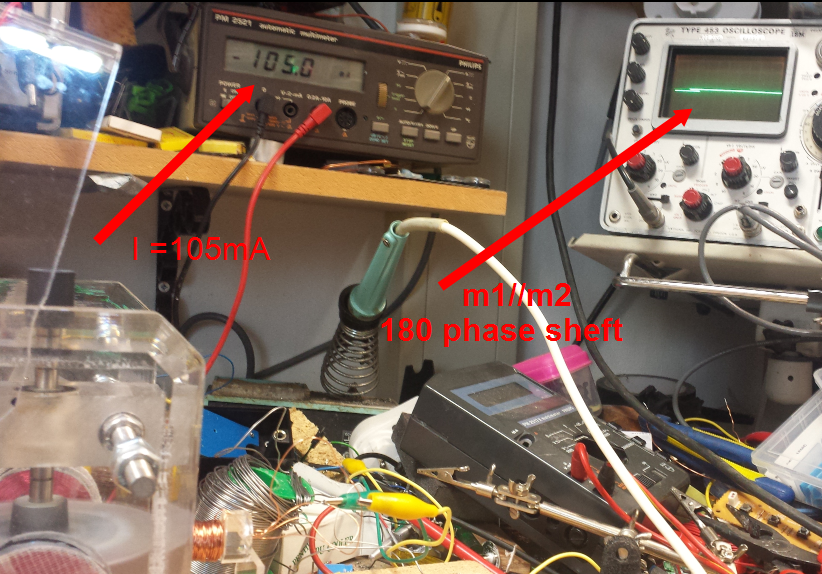

وعند جمع الملفين على التوازي بفرق طور مقداره 180 فاننا لانحصل على مخرج
وهناك حمل اضافي على المحرك مما زاد التيار المستهلك الى 105 ملي امبير



وعليك الاستنتاج والتبصر

واي طلب المنظومه لاتزال على منضدة العمل وانت والطيبين تامورن امر

والله اعلم والقادم احسن



ابو احمد

[ابو حمزة المصري]

اقتباس المشاركة الأصلية كتبت بواسطة s.sultan بسم الله الرحمن الرحيم تحية احترام اخي العزيز ابو حمزه المحترم صنعنا ملفين بقلب هوائي مشترك بسلك معزول وبقطر 0.42 ملم وبعدد لفات 120 لفه للواحد؟ ووضعناها قرب المغناطيسات للمحرك المذكور ؟؟ وكانت نتائج التجربه كمايلي :- يولد كلا الملفين نفس الفولتيه تقريبا 1.2 فولت قمه لقمه:- عند جمع الملفين على التوالي نحصل على 2.5 فولت قمه لقمه ؟ عند جمع الملفين على التوازي بنفس الطور نحصل على نفس الفولتيه ولكن بقدره مضاعفه وعند جمع الملفين على التوازي بفرق طور مقداره 180 فاننا لانحصل على مخرج وهناك حمل اضافي على المحرك مما زاد التيار المستهلك الى 105 ملي امبير زيادة التيار المستهلك في التجربة عموما ام في هذه الحالة فقط ؟ وعليك الاستنتاج والتبصر واي طلب المنظومه لاتزال على منضدة العمل وانت والطيبين تامورن امر والله اعلم والقادم احسن ابو احمد

بارك الله في علمك وعمرك

المهم هو تأثير الحمل على عزم دوران المصدر

هل عند وضع احمال على المولد في حالة التوصيل على التوالي او التوازي ينتج حث عكسي يقاوم دوران المحرك المصدر ؟


بمعنى هل يوجد حث عكسي ام انه قل ؟

لعل يكون كلامي واضح ومفهوم

[s.sultan]

اقتباس المشاركة الأصلية كتبت بواسطة ابو حمزة المصري بارك الله في علمك وعمرك المهم هو تأثير الحمل على عزم دوران المصدر هل عند وضع احمال على المولد في حالة التوصيل على التوالي او التوازي ينتج حث عكسي يقاوم دوران المحرك المصدر ؟ بمعنى هل يوجد حث عكسي ام انه قل ؟ لعل يكون كلامي واضح ومفهوم

بسم الله الرحمن الرحيم


تحية احترام

اذا كانت التجربه هي ل((المهم هو تأثير الحمل على عزم دوران المصدر)) فان اختيار لهذا المحرك غير صحيح؟؟
والسبب ان قلب المحرك كتلته عاليه(نسبيا) مما تسبب بخزن طاقه كبيره
وقد يكون تاثير الحمل( للملف تحت التجربه) محدود بالنسبه للزمن؟؟

ولكن بفضل الله والخيرين المعدات التي عندي ممكن ان شاء اللتجربه او اصمم محرك خاص لهذه الانواع من التجاربه
وتكون الملفات من ضمن المنظومه( محرك ابو حمزه للتجارب الحثيه) ؟؟

والقادم احسن ؟


ابو احمد

[ابو حمزة المصري]

اقتباس المشاركة الأصلية كتبت بواسطة s.sultan بسم الله الرحمن الرحيم تحية احترام اذا كانت التجربه هي ل((المهم هو تأثير الحمل على عزم دوران المصدر)) فان اختيار لهذا المحرك غير صحيح؟؟ والسبب ان قلب المحرك كتلته عاليه(نسبيا) مما تسبب بخزن طاقه كبيره وقد يكون تاثير الحمل( للملف تحت التجربه) محدود بالنسبه للزمن؟؟ ولكن بفضل الله والخيرين المعدات التي عندي ممكن ان شاء اللتجربه او اصمم محرك خاص لهذه الانواع من التجاربه وتكون الملفات من ضمن المنظومه( محرك ابو حمزه للتجارب الحثيه) ؟؟ ليس محرك بقدر ما هو مولد الفكره هي تأثير اللف المزدوج على كفاءة التوليد بالنسبة للتحميل على محرك المصدر والقادم احسن ؟ ابو احمد

اقسم بالله اخجلني كرمك اخي الحبيب

ولا املك لكم الا الدعاء بان يجعل الله كل هذا في ميزان حسناتك وان يبارك في عمرك وعملك

وجزاكم الله الجنة والمزيد
