بسم الله الرحمن الرحيم
سنتحدث اليوم عن كيفية تركيب سوكت الشاشة CRT كمبيوتر .
وسوكت شاشة CRT يتكون من 15 طرف وقبل تغيره السوكت لابد من التاكد ان المشكله تنحصر في السوكت نفسة .
الاطراف 15 تكون مسئولة عن توصيل بيات الالون وكذلك توصيل البيانات وعن اي برنامج اخر .

تغير سوكت شاشة CRT
وتلف احد الاطراف المسئوله عن الالون وهما الاطراف رقم 1- 2- 3 يظهر عيب نقص الون نفسه كظهر الشاشة بالون الاحمر او الازرق او حتي الاخطر وهما الالون الاساسيه ولمعرفة هذا العيب يكون بتحريك السلك .
وتلف احد اطرف المسئولة عن سيريال الداتا والكلوك وهم الاطرف 13- 15 فصل الشاشة عن استقبال اي داتا .

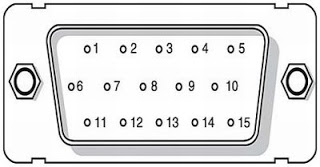

والان مع معرفة اطراف الشاشة :
طرف رقم 1 : اشارة اللون الاحمر
طرف رقم 2 : اشارة اللون الاخضر
طرف رقم 3 : اشارة اللون الازرق
طرف رقم 4 : ارضي
طرف رقم 5 : ارضي
طرف رقم 6 : ارضي اشارة اللون الاحمر
طرف رقم 7 : ارضي اشارة اللون الاخضر
طرف رقم 8 : ارضي اشارة اللون الازرق
طرف رقم 9 : طرف 5 فولت
طرف رقم 10 : ارضي
طرف رقم 11 : ارضي
طرف رقم 12 : سيريال داتا SDA
طرف رقم 13 : التزامن الافقي HS
طرف رقم 14 : التزامن الراسي VS
طرف رقم 15 : سيريال كلوك SCL
وطريقة التركيب تاكد تكون واحده في جيميع الشاشات وهي كالاتي:
بعد قص الكبل وتجهيز اطرافه وتجهيز السوكت الجديد نقوم بتوصيل اطراف 6 - 7 - 8 - 11 ببعضعهما مع الارضي جسم السوكت الجديد مع ارضي اللوان الاساسية الاحمر والاخضر والازرق و باستخدام الافو علي وضع الجرس تقوم بتوصيل باقي الاطرف بالسوكت علي حسب نوع الشاشة ولابد من توخي الحذرعند التعامل مع اطراف السيريال الداتا والكلوك لاتصاله بالبورسيسور الشاشة .
الان شرح العملية كامله بالفيديو
