هنا بعض الملاحظات برجاء تحملنى
قد تقبل هذا الإسلوب وقد لا تقبله لكن هو للعرض لعل فيه فائدة لظرف آخر
أعتبر الميكرو شيء عظيم و استهلاكه لتشغيل موتور كمن يشترى سيارة 4x4 ليشترى بها شطيرة من تحت منزله لذا بافتراض أن هذا الرقم هو المتاح أو المطلوب العمل به أو أى سبب آخر فأفضل عدم استهلاك كل أطرافه لتبقى باقى الأطراف لعمل شيء ما آخر مع هذا الموتور
مثلا كما فى حال موتور الدش طرف يقرأ الريموت و آخر يقرأ نبضات المسافة الخ

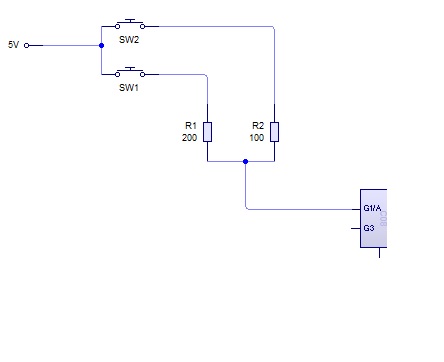

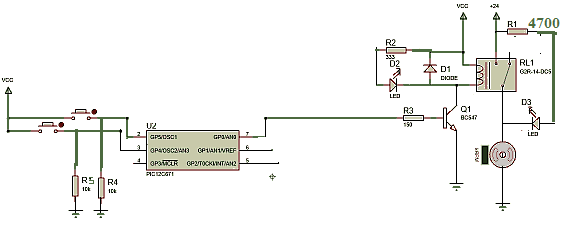

لذا اقترحت هذا التعديل
وهذا يوفر البرمجة فأنت تحدد اشارة التحكم للترانزيستور و اللليدات تبين الحالة بدون مزيد من البرمجة

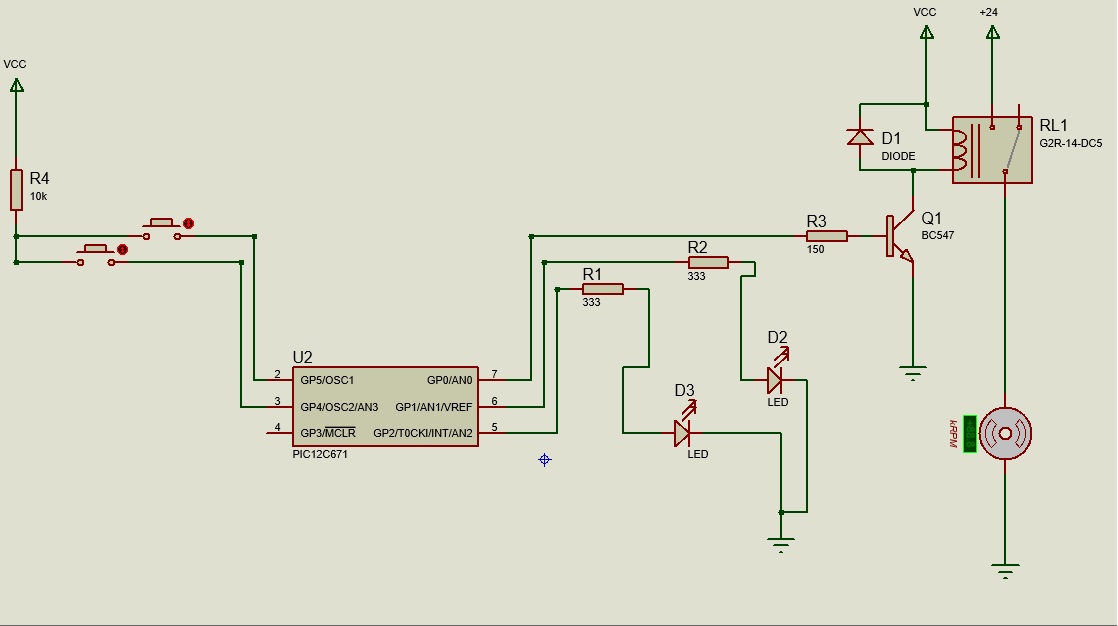

أما لو برمجتها كما فى الدائرة السابقة فستكون الليدات تبين حال البرمجة وليس حال الموتور فمثلا لو تلف الترانزيستور ستظل الليدات تبين أنه يعمل و يطفئ لكن هكذا سيكون الليدات مع الترانزيستور و مع الريلاى أى تساهم فى تحديد العطل
ثانيا عند الريسيت ستكون كل الأطراف دخول وهو حال Tri state وهذا لا يحدد الدخول فى الحالة الأولى
أما الآن فالمقاومة 10ك تفرض عليهم أرضى أى صفر و عندما تضغط على الزر يكون واحد أى 5 فولت
أيضا بالنسبة للمقاومات فطبعا 330 أوم و ليست 333 أما المتصلة بالترانزيستور فهى 150 أوم تعطى حوالى 30 مللى أمبير
عادة الريلاى يعمل بتيار 50 مللى و باعتبار أن بيتا 100 سيطون تيار القاعدة 0.5 مللى أمبير يعنى أقصى قيمى للمقاومة 10 ك لذلك أى قيمة من 10ك فأقل حتى 150 اوم هذه ستكون مناسبة لكن ما يستهلك من تيار فى أى جزء من الدائرة مسحوب من البطارية أساسا و سيكون هاما لو فى تطبيق يحتاج تفليل الآستهلاك كما أن التيار الأقل يطيل عمر الترانزيستور
