اين المشكلة في هذا التصميم

[ah-22]

السلام عليكم

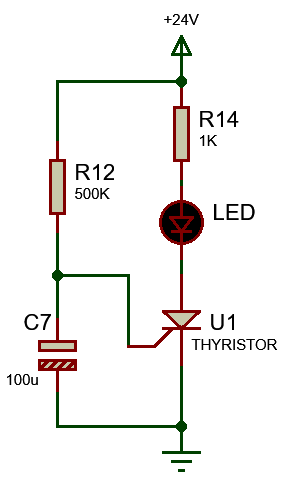

اخواني أعضاء المنتدى الأعزاء اريد تصميم دائرة تعمل بعد فترة زمنية معينة باستخدام مقاومة ومتسعة ومعها ثايرستر كما في الشكل ادناه ولكن اثناء الاختبار على برنامج ملتزم وكذلك بروتيوس فان الدائرة لا تعمل ولا ادري لماذا ارجوا ممن لديه خبرة مساعدتي لمعرفة اين الخطأ بالدائرة.
ولكم كل التقدير

[ماجد عباس محمد]

المقاومة R12 كبيرة فالبقيمة 500ك لا توفر تيار كافى لقدح بوابة الثايريستور

[ah-22]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

المقاومة R12 كبيرة فالبقيمة 500ك لا توفر تيار كافى لقدح بوابة الثايريستور

شكرا أستاذ ماجد عل الرد
طيب اذا اردت دائرة توقيت بين 5 ال 10 ثوان تأخير تشغيل للثايروستر كيف احصل على ذلك لاني عندما قللت المقاومة اصبح التوقيت قليلا جدا.

[ماجد عباس محمد]

باستخدام هذه الدايرة امامك حلين
الاول استخدم مكثف اكبر بنفس النسبة
الثانى استخدم ترانزيستور بفر بين م س و البوابة

[ah-22]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

باستخدام هذه الدايرة امامك حلين
الاول استخدم مكثف اكبر بنفس النسبة
الثانى استخدم ترانزيستور بفر بين م س و البوابة

شكرا استاذنا العزيز
انا في الحقيقة اريد هذه الدائرة للتحكم في تشغيل ريلي 30 امبير وكما في الصورة ادناه ضمن دائرة جينج اوفر الكتروني فهل يمكن استخدام ترانزستور لوحده ليقوم بهذه العملية بحيث يتحمل الفتح والغلق المتكرر.
اذا لا .. ممكن استاذنا مخطط للاقتراح الثاني لان استخدام المتسعة الكبيرة غير عملي لهذه الدائرة.
مع كل تقديري لك

[ماجد عباس محمد]

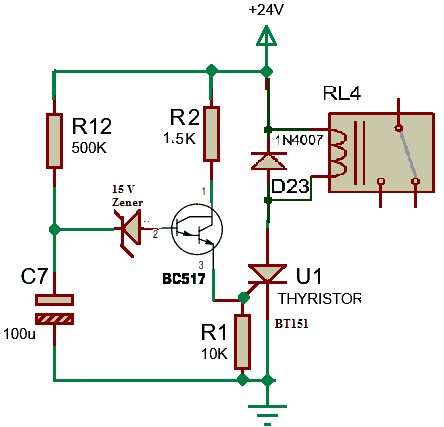

يمكنك استخدام هذه الدائرة


يمكنك تقليل R2 بحسب الثايريستور المستخدم وهى يفضل أن تكون نصف وات على الأقل

[ah-22]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

يمكنك استخدام هذه الدائرة


يمكنك تقليل R2 بحسب الثايريستور المستخدم وهى يفضل أن تكون نصف وات على الأقل

شكرا أستاذ ماجد وبارك الله فيك وجعله الله في ميزان حسناتك
