[s.sultan]

بسم الله الرحمن الرحيم

تحية احترام للجميع


عندي استشاره علميه فمن لديه الملكه بالاجابه والارشاد فلا يبخل علينا بها
حتى ولم تكن صائبه فان بها الحكمه( على الاقل النيه بالمساعده)؟؟
وعدم التقيد او الحرج من السوال والسال(( فرب حامل علم الى ماهو اعلم منه))
واليد الواحد لا تصفق ؟؟؟

الاستعلام

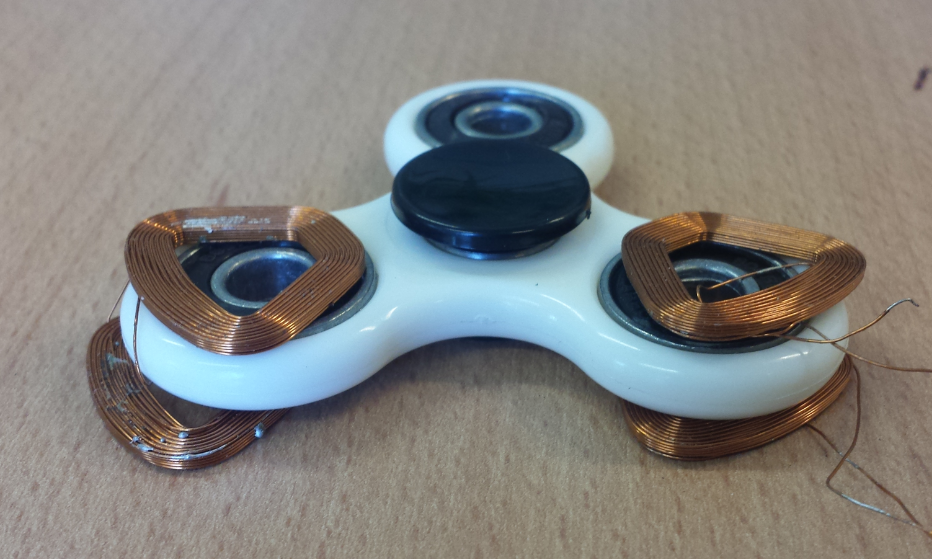

عندي اربع ملفات مسطحه(flat coil) بقيم 1.8مليهنري وبمقاومه2 اوم( القيم غير مهمه بالسوال) اريد ان اعمل منها ملفات دفع لعجله بثلاث مغناطيسات ؟؟؟

اي التشكيلان احسن

الاولى ملفين واحد فوف والاخر تحت مغناطيسين مفردين كما في الصوره


الثانيه بجمع ملفين في الاعلى وملفين في الاسفل لمغناطيس واحد كما في الصوره


ومنتظر منكم التنويه والاشاره


والقادم احسن بعون الله والخيرين من امثالكم



ابو احمد

[د حسين]

اقتباس المشاركة الأصلية كتبت بواسطة s.sultan بسم الله الرحمن الرحيم تحية احترام للجميع عندي استشاره علميه فمن لديه الملكه بالاجابه والارشاد فلا يبخل علينا بها حتى ولم تكن صائبه فان بها الحكمه( على الاقل النيه بالمساعده)؟؟ وعدم التقيد او الحرج من السوال والسال(( فرب حامل علم الى ماهو اعلم منه)) واليد الواحد لا تصفق ؟؟؟ الاستعلام عندي اربع ملفات مسطحه(flat coil) بقيم 1.8مليهنري وبمقاومه2 اوم( القيم غير مهمه بالسوال) اريد ان اعمل منها ملفات دفع لعجله بثلاث مغناطيسات ؟؟؟ اي التشكيلان احسن الاولى ملفين واحد فوف والاخر تحت مغناطيسين مفردين كما في الصوره الثانيه بجمع ملفين في الاعلى وملفين في الاسفل لمغناطيس واحد كما في الصوره ومنتظر منكم التنويه والاشاره والقادم احسن بعون الله والخيرين من امثالكم ابو احمد

تحية طيبة اخي ابو احمد
من الآخر ارى ان تركب ثلاثة مفردة مقابل الدوائر الثلاثة من جهة واحدة ( زاوية ..120 درجة ).. وتجعل الرابع هو القادح مقابل احدى الدوائر في الجهة المقابلة لأحد الثلاثة الأوائل ... واجعله قابل للضبط من حيث الزاوية ((تسبيق قليلا من اجل السرعات العالية ...
وانت اعلم ... والله اعلم من الجميع
ما رأيك ؟؟؟

[s.sultan]

بسم الله الرحمن الرحيم

تحية احترام ابو خلدون الورده(دكتور حسين)

الف شكر لانك اخرجت حاله ثالثه ( مبدع دائما)؟

انا عندي ملف قدح للراس الثالثه .
وفتحه للتشغيل الاولى وامور اخرى:-

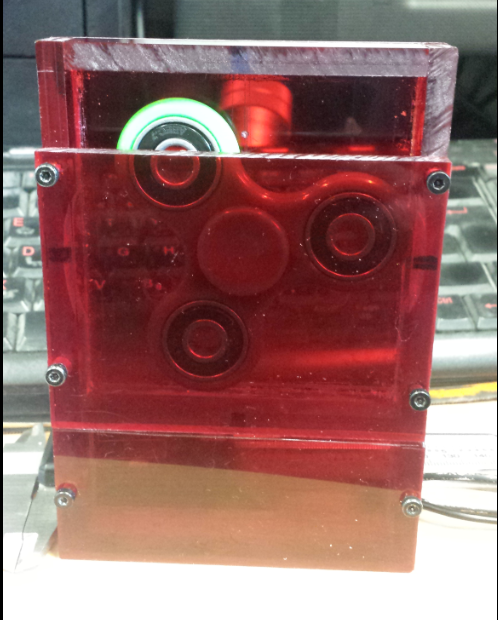

( على فكره هذا شاحن ومبيلات وتوج لايت ومروحه التبريد اللبتوب واكثير بقليل)

والان نرجع الحالتين اعلاه احسن ولماذا وقبل ما ابدا بالتنفيذ ؟؟؟


والله اعلم

ابو احمد

[د حسين]

عزيزي ابو احمد
طالما فتحنا نقاش محركك اليوم واظن انها المرة الأولى التي اشاركك فيها بشكل موسع (( اليوم الأحد هو عطلتي الاسبوعية ))(( متفرغلك قليلا )))
الاقتراح الثاني ان توزع مراكز الدفع على صفحتين وليس صفحة واحدة ((اي 2 phase)) بحيث يتواجد ملفين متقابلين في المحطة رقم صفر ومثلهما في الموقع 180 درجة بحيث لا يعملان بنفس التزامن وهذا يقتضي احداث منطقتين قدح ودارتين منفصلتين بحيث يتلقى المحرك دفعة قوة كل 60 درجة بدلا من 120 درجة وهذا بالتأكيد سيزيد عزم الدوران ولا ادري تأثيره على سرعة الدوران (( هذا يعود الى قوى الاحتكاك ومقاومة الهواء )) ولكنه يستحق التجريب ..... فما رأيك دام فضلك ؟؟؟؟ ارجو ان تراعي انني هاوي ولست محترف ....
تمنياتي بالتوفيق

[s.sultan]

اقتباس المشاركة الأصلية كتبت بواسطة د حسين عزيزي ابو احمد طالما فتحنا نقاش محركك اليوم واظن انها المرة الأولى التي اشاركك فيها بشكل موسع (( اليوم الأحد هو عطلتي الاسبوعية ))(( متفرغلك قليلا ))) الاقتراح الثاني ان توزع مراكز الدفع على صفحتين وليس صفحة واحدة ((اي 2 phase)) بحيث يتواجد ملفين متقابلين في المحطة رقم صفر ومثلهما في الموقع 180 درجة بحيث لا يعملان بنفس التزامن وهذا يقتضي احداث منطقتين قدح ودارتين منفصلتين بحيث يتلقى المحرك دفعة قوة كل 60 درجة بدلا من 120 درجة وهذا بالتأكيد سيزيد عزم الدوران ولا ادري تأثيره على سرعة الدوران (( هذا يعود الى قوى الاحتكاك ومقاومة الهواء )) ولكنه يستحق التجريب ..... فما رأيك دام فضلك ؟؟؟؟ ارجو ان تراعي انني هاوي ولست محترف .... تمنياتي بالتوفيق

بسم الله الرحمن الرحيم


تحية احترام

كلام مضبوط ومنطقي في حالة كوننا مخيرين في التصميم والتنفيذ ؟
امامنا حاله ثابته من قلب ثلاثي المغانيط و صغير والقطر بالنسبه للمفات
ولكن فكترتك ممتازه ساخاول ( بالمستقل القريب) اصمم دائره ذاتية القدح
للحاله الثانيه


بعد دراسة الملفات والمغناطيس ووضع قيمهم التفاعليه( نحتاج بعض الوقت) للمنظومه؟
ونحن عندنا 360 لثلث اي120
وال120 نقسم لثلاث اي ندفع كل40 درجه بشكل مستمر
اي360 تقسيم40 اي ندفع القلب9 مرات باللفه الواحده

الفكره ممتازه فقط تحتاج عمل اكثر ؟؟

والله اعلم والقادم احسن


وننتظره باقي الاخوه


ابو احمد

[رمضان ابراهيم]

طالما انك تطلب الاستشارة _ اليك الراي لكنه سيكونغير علمي على اية حال هههههههههههه


شوف يا عم _ انت عندك 3 مغانيط و منطقتين عمل _ يكون من الاحسن (حسب تصوري) ان المسافة بين منطقتين العمل (180 درجة) مش (120 درجة) _ يكون افضل لان هذا يزيد السرعة

ثانيا _ في الفلسفة نظرية تقول (الكل اكبر من مجموع اجزاؤه) دي سميها تخاريف فلاسفة متشغلش بالك بيها _ لكن لو قررت انك تاخد اكبر محصلة مغناطيسية يبقا جمع الاربع ملفات في نقطة عمل واحدة هو الاصلح __ اعتقد يفيد في العزم و ليس السرعة __ و الله اعلم و انتم من بعده اعرف


و السلام
