عطل لمبة حمراء متقطعة و تثبت احيانا برسيفر كيوماكس مبنى بلاص

[السيد الطيب]

رسيفر كيوماكس مينى بلاص
بة لمبة حمراء متقطعة و احيانا اخرة تثبت

تم تغير كل جميع مكثفات البور و بعد محول التشوبر و الفوتوكبلر و الترنزستور

tl432

ووجدت الجهود الاتية على مشط البور

3.3 تتذبذب بين 6فولت الى 8 فولت
20 تتذبذب بين 14و15 فولت
15 فولت تذبذب 8 و 16 فولت
و تم الشك فى الرجلتور
ولذا ارجو من سيادتكم كيفية استبدال الرجلتور ب 2 دايود و اتجهات توصيل الديودات على مكان ارجل الرجلتور المنزوع
بمعى اين يوضع سالب توصيلة الدايدين و اين يوضع موجب الدايودين

[محمد حليمة]

اولا قم بفصل الباور عن البورد وقيس الخرج
تاكد من موحدات خرج الشوبر افصل طرف منهم وقيسهم
اذا كان يوجد مكثف صغير الحجم 50 فولت 1u
ابدله وتاكد من الايسي tl431 ومكثف مرتبط معه
والفوتكبلر يسبب ارتفاع وعدم استقرارية الجهود

[السيد الطيب]

لاح محمد الكتريك
اشكرك لسرعة الرد
اما بخصوص ما تفضلت بة انا قمت بة بالتمام
و قمت بشراء بور خارجى بة الجهود المطلوبة لتشغيل اللوحة الام
و ايضا وجدت اللمبة الحمراء المتقطعة
ارجو توضيح مسبب هذا العطل

[محمد حليمة]

طلبت منك باور ان تفصله عن البورد هل استقرت الجهود
اذا استقرت
يوجد شورت على احد اطراف الجهود في البوردة
افصل طرف طرف من خطوط التغذية لتحصر مكان العطل
وقيس الجهود هل ستستقر بعد فصل احد الاطراف
وممكن يكون المسبب للعطل البروسيسور او التيونر شورت
ارفع صورة للبوردة تكون واضحة

[السيد الطيب]

المشاركة الأصلية كتبت بواسطة محمد حليمة

طلبت منك باور ان تفصله عن البورد هل استقرت الجهود
اذا استقرت
يوجد شورت على احد اطراف الجهود في البوردة
افصل طرف طرف من خطوط التغذية لتحصر مكان العطل
وقيس الجهود هل ستستقر بعد فصل احد الاطراف
وممكن يكون المسبب للعطل البروسيسور او التيونر شورت
ارفع صورة للبوردة تكون واضحة

اخى الفاضل محمد حليمة اشكلاك لسرعة الاهتمام

لقد قمت بنزع الديود الموجود بجوتر مشط الور المتصل بالوحة الام للجهاز ة المتواجد بجوتر سكون البور باللوحة الام
و تم ضياع اللمبة الحمراء و عمل الجهاز بدون قنوات و عند البحث عن القنوات تم نزول القنوات بالتمام و لكن لم يحتفظ بها الجهاز
و قمت بشحن الفلاشة عن طريق برنامج gx و لم يعمل الجهاز ايضا وبعد ربع ساعة من وضع الجهاز بالطهرباء جاءت اللمبة الحمراء الخافتة تروح و تيجى

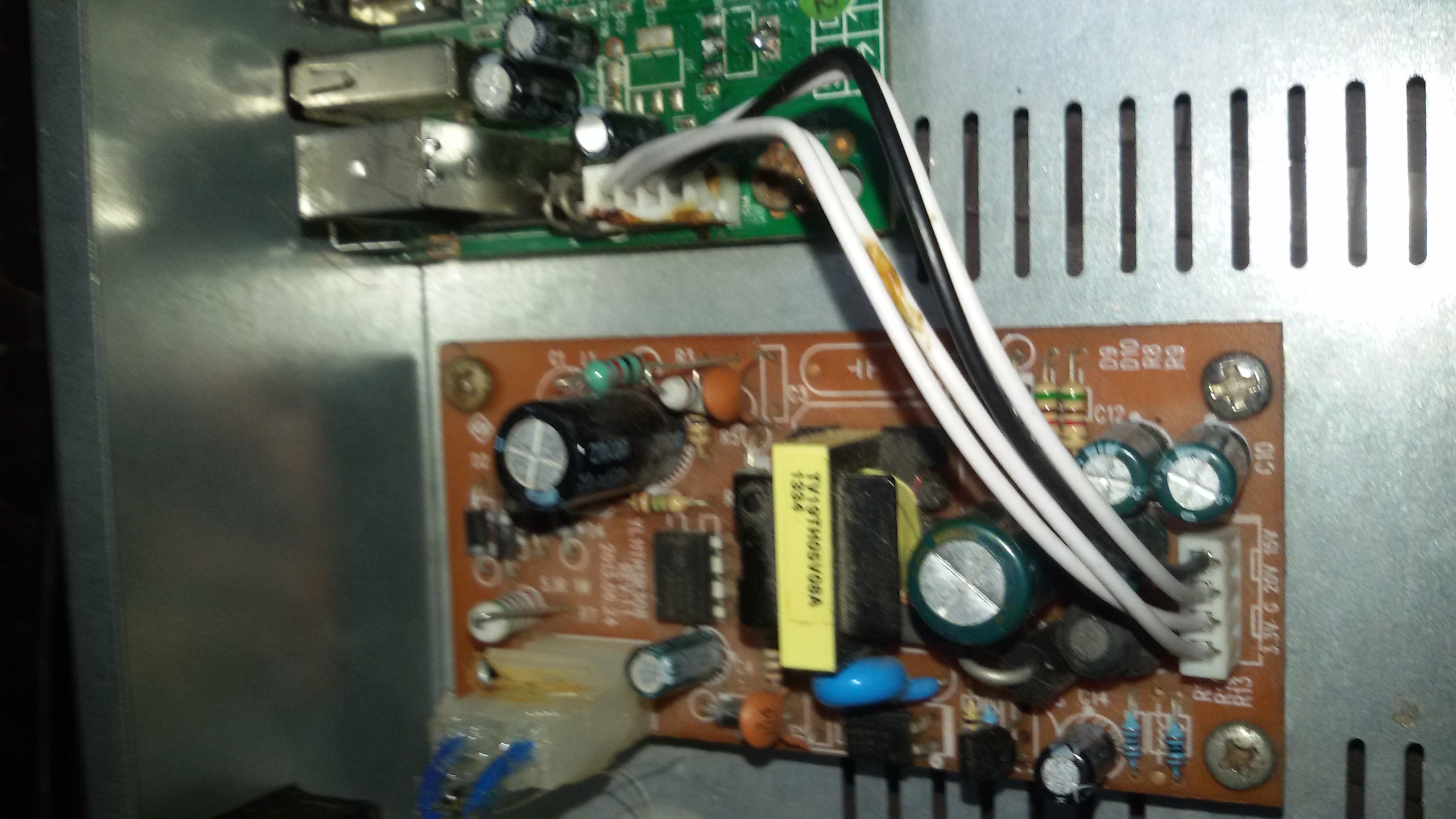

و اليك صور بوردة الجهاز

[السيد الطيب]

صور البوردة كما طلبتها اخى الفاضل
تم رفع الصورة عدة مرات ولكن لم يتم وضعها ضمن المشاركة
حيث اننى دخلت على خيارات اضافية و اخترت ادراج صورة و اخترت الصورة من جهاز الكميوتر ثم اخترت رفع الصورة الى ان اكتمل خط التحميل للنهاية و بعد انتهاء تحميلها لم تظهر الصورة المدرجة
ولا اعرف السبب حيث اننى رفعت الصورة اكثر من خمسة مرات و لم يظهر كود الصورة

[محمد حليمة]

اذا لديك نفس شاسية الريسفر خردة
عليك تبديل الدايود من نفس المكان
وتركيب فلاشة اخرة من نفس موديل
يمكن شحنت الفلاشة بدامب غلط
