سؤال عن كيفية استخدام ترمل 185 مم في قاطع لا يتعدي 250 أمبير ؟

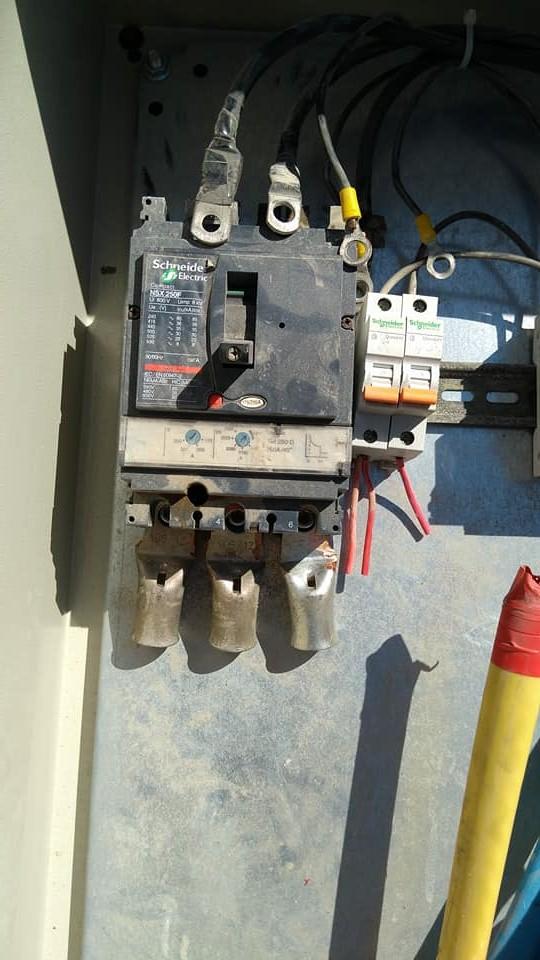

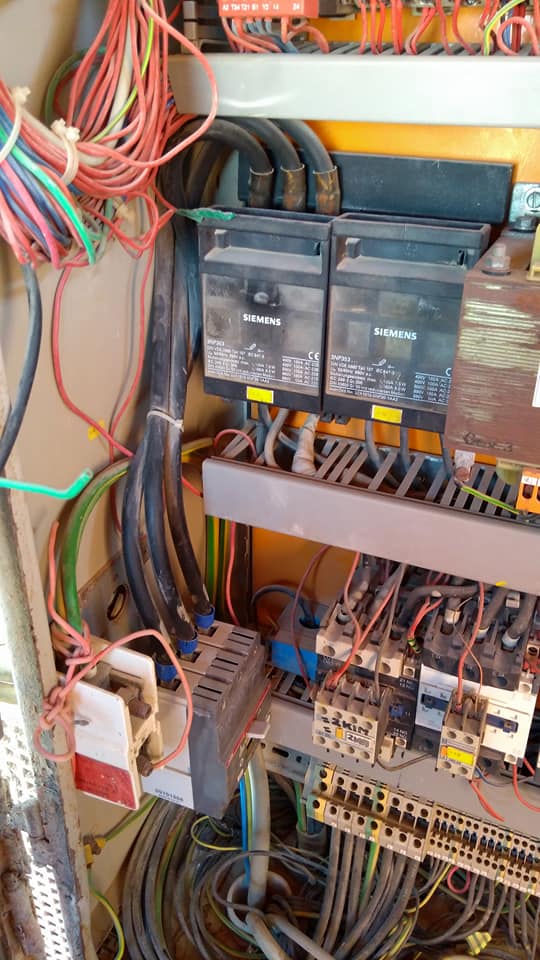

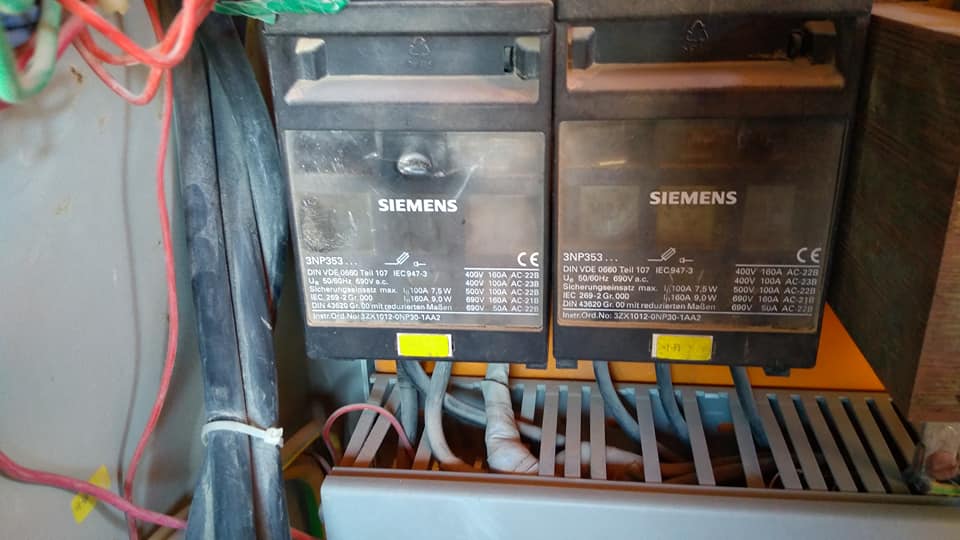

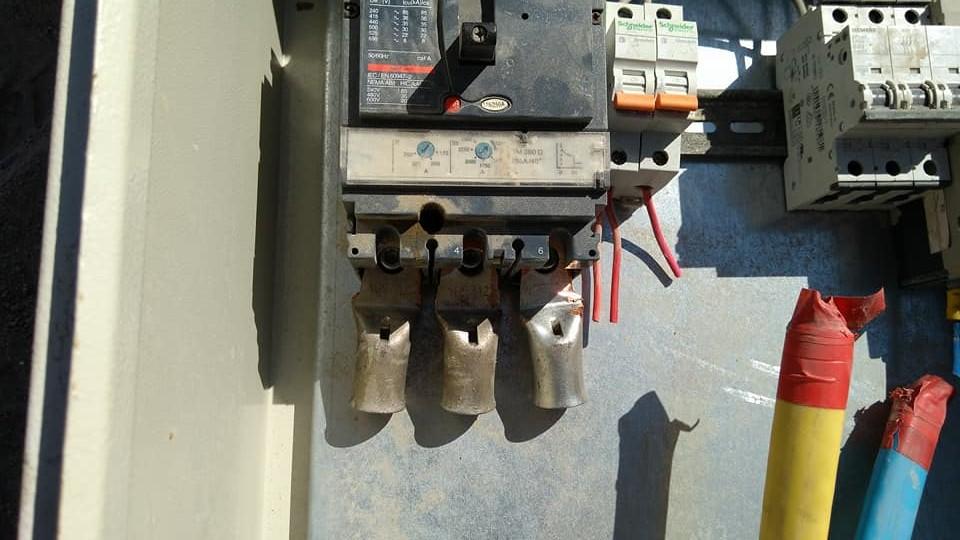

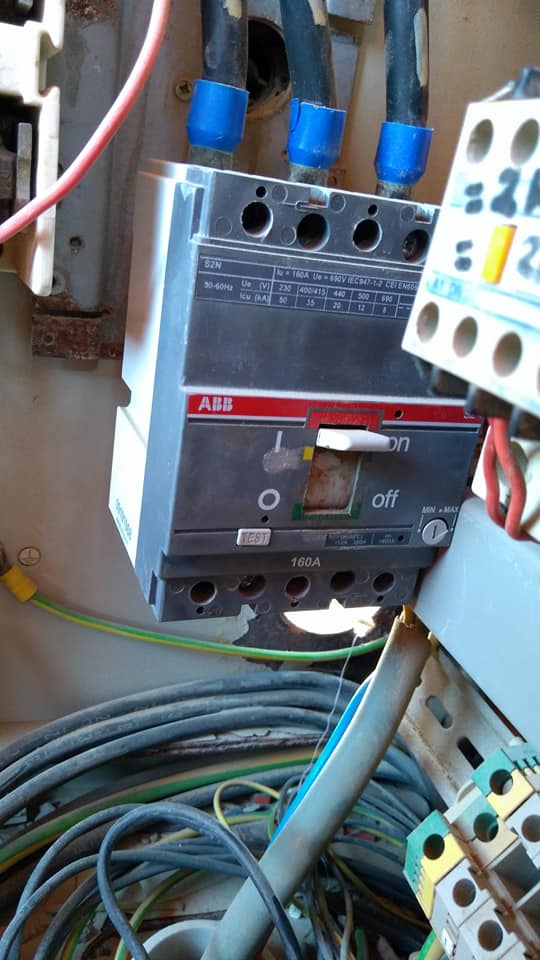

السلام عليكم و رحمة الله و بركاته بعد إذن حضراتك كان عندي مشكلة و هى في باتش خرسانة الكابل اللي جاى مع المحطة كابل نحاس 3*185+95 مم2 في الوقت اللي المفتاح اللي هيستقبل الكابل ده 250 امبير شنادير ... الترامل 185 مم النحاس لن تدخل في القاطع فاضطريت ان علي موتور الحجر احاول اقلل الترملة بحيث تناسب المفتاح و بالفعل نجحت لحد ما الفكرة لكن المشكلة انى مش عارف هل فراغ الهواء العازل بين الترامل في الحالة دى كفاية و لا قليل لان حجم الترملة 185 اكبر بكتير من الترملة 120 مم دي صور لتوضيح سؤالى فهل اقوم بوضع عوازل مطاطية مثلا بين الترامل ... و ماهى المسافة الآمنة في هذه الحالة   و عندي سؤال آخر متعلق بنفس الموضوع بعد إذن حضراتكم هل المفتاح الشنيدر 160 امبير هو مصمم لتركب به ترمل او كوسة 50 مم2 او 75 مم2 سؤال بمعنى هل الكابل 3*50+25 مناسب لان يكون قاطع الحماية الرئيسي له هو MCCB 160A ام أن المفروض يكون الكابل المناسب لهذا القاطع هو 3*120+70
|
