استاذي م.ماجد، أعتذر لاني لم اذكر السؤال كامل.
|
معذرة أيضا لم توضح الكثير
هذه هي اطوال الساك و نوعه و الطريقة التي حسبت علي اساسها حتي تقول لي ملاحظاتك واذا كانت صح ولا لأ.
السلك كله نوع واحد، في الحالة دي اظن مش هتفرق لو نحاس او الامونيوم.
|
من قال هذا ؟؟ مقاومة سلك الومنيوم = 1.6 مقاومة نفس قطر سلك النحاس
بالنسبة لطول السلك.
طول الفرع ١٠مم٢ الذي عليه واتميتر w و طول السلك ٢٥مم٢ قليل قوي بالنسبة للخطوط فاعتبرته مش موجود.
|
إذن اعتبرته قصر و ليس مش موجود - التعبير الخطأ يؤدى لتفسير خطأ و من ثم نتيجة خطأ
باعتبارة قصر هكذا ستكون الدائرة
الفرع ١٠مم٢ الذي عليه واتميتر w1 مساوي في الطول للفرع ٢ مم الذي عليه الحمل ٦٠٠وات ، الحمل جاي له
سلك ١٠مم٢ و سلك٢مم٢ عليه طول.
|
لم أفهم شيئا
لاحظ أن كل سلك من هذه الأسلاك له مقاومة و تحسب بحسب طوله و نوعه (نحاس أم الومنيوم)
طبقا للجدول لأسلاك النحاس هنا
https://en.wikipedia.org/wiki/American_wire_gauge
ستجد السلك رقم 14 و تحت خانة area أى مساحة المقطع (العامود الرابع من اليسار الخانة اليمنى منه) مساحته 2مم2 و تحت الخانة يمينها تجد مقاومته لكل متر وهى 8 مللى أوم أى 0.008 أوم لكل متر
يبقي بالنسبة للحمل ٦٠٠ وات w ياخد ١٠٠ وات منه و w1 ياخد ٥٠٠ وات
بالنسبة للحمل ١٢٠٠ وات w ياخد ١٠٠٠ وات و w1 ٢٠٠ وات
اذن w ياخد ١١٠٠ و w1 ٧٠٠ وات.
في انتظار ملاحظاتك لاني دايما باعتمد عليها في تحسين معلوماتي في الكهربا.
عمرو
|
الآن طبقا لأى قانون افترضت أن هذا سيأخذ كذا و ذاك كذا؟؟؟
ليس لدينا سوى قانون أوم و منه تفرعت قوانين كيرشوف و ثيفينن لتوزيع التيار على الأحمال
إذن لا يمكن أن نحسب التيار بأطوال الأسلاك و لكن نحسبه بالأوم و الفولت

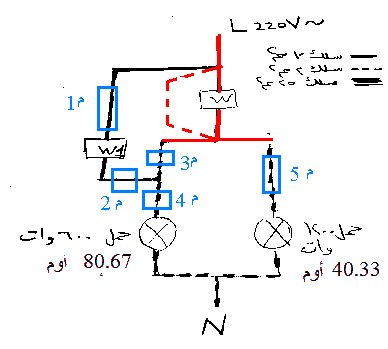

أولا لاحظ أنك اعتبرت جزء غير موجود وهو أصلا قصر كما رسمت لك بالأحمر و بالتالى سيكون W قصر على طرفى الآخر كما بالخط المنقط و من ثم W1 لن يقيس أى تيار
الآن احسب قيم مقاومات م1 ، م2 ، م3 ، م4 الخ طبقا للحقيقة
المقاومة بالأوم = 0.008 × الطول بالمتر
قارن النتيجة بمقاومة الحمل
بالنسبة للحمل 1200 وات لا يهمنى كم وات ولكن المهم كم أوم وهو 40.33 أوم
لكى يكون للكابل أى أثر نسبة لهذا الحمل يجب أن تكون مقاومته على الأقل 1% منه مثلا ولن افترض اكثر
أى 0.4033 أوم و بقسمتها على مقاومة الكابل سنحتاج لطول
0.4/0.008 = 50 متر نحاس أو 30 متر ألومنيوم و عندها مازال هذا الأثر غير محسوس
طبق نفس الكلام على الفرع الآخر وهو ضعف هذا الفرع من الأوم أى يحتاج ضعف الطول من الكابلات
مسألة كهربا بسيطة
