دائرة اف ام

[mohamed.k]

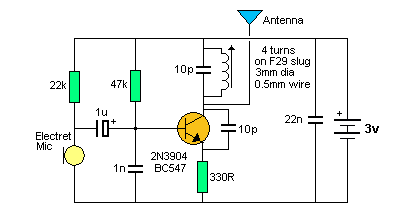

السلام عليكم ايها لاخوة .كيف اظبط هده الدائرة علما لديا اسيولسكوب شرح كامل[IMG]httpb.up-00.com20171015086207659461.gif[/IMG]


http://www9.0zz0.com/2017/10/22/00/854951419.gif

[عمر سلامة]

السلام عليكم
ماذا تقصد بضبط الدائرة على الأوسيلوسكوب؟
هذه من أبسط وأسهل الدوائر مرسل بترانزستور واحد!

في العادة تتكون الدائرة من مذبذب ومرحلة أكثر من المكبرات وفي النهاية مكبر القدرة.
وهنا يتطلب الأمر ضبط وتعيير الممانعات بين المراحل، فلترة التغذية، وحذف التوافقيات والعالقات من شوشرة وتشويش، وضبط مكبر القدرة مع الهوائي ومستوى الموجة الراجع..الخ.

الآن لنفرض أنك مبتديء في هذا المجال وهذا ما وصلت إليه وتمتلك اوسيلوسكوب وتريد التعلم ومشاهدة ناتج الدائرة والتحكم به مرئيا.
ارجو ان تخبرنا ما هو الاوسيلوسكوب الذي لديك لكي يسهل الامر علي ايضا لأكتب لك اين هي الضوابط وكيف تتحكم بها.

في البداية صل المجس بقناة من الاوسيلوسكوب (هل هو قياسي ام رقمي؟)
وابدأ بالعتبة الاولى للفولت/جزئية (الاقل حساسية) او 5 فولت/جزئية، 5V/Div حتى لا يتضرر مكبر العمودي Vertical amplifier في حال حدوث خطأ او إشارة عالية.
ثم صل دائرة المرسل بالبطارية واربط فكي الملقط
التمساح الخاص بالمجس بالسالب للدائرة
بينما تصل او تربط فك مدخل المجس بالهوائي للمرسل ولاحظ ان الخط trace على الاوسيلوسكوب اصبح عريضا.
(ان كنت لا تدري ميف تعد المجس والاوسيلوسموب وتهيئهما للعمل فاسأل)

قم بزيادة الحساسية وذلك بإدارة مفتاح التحكم بالفولت/ديف الى اقل من 5 فولت بالتدريج حتى يصبح الخط بعرض ثلاثة مربعات عمودية مثلا وان ظهرت لك موجة جيبية فقم بتحريك البرغي الفيرايت في ملف المرسل او تغيير سعة مكثف دائرة الرنين لترى الموجة تتسع وتتضيق افقيا.
وان لم ترى موجة جيبية وانما خط عريض قم بتحريك متحكم التريغرtrigger ببطء حتى تستقر لديك موجة.
ويتبع بعد الرد بإذن الله.

[mourad3d]

طريقة عمل دائرة ارسال لاسلكى على تردد الـ Fm وضبطت التردد
فى هذا الدرس سوف نتعلم سويا طريقه عمل دائرة ارسال لاسلكى ويحتوى الدرس على فيديو لتجربه البث على الراديو أضغط هنا

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة mohamed.k

السلام عليكم ايها لاخوة .كيف اظبط هده الدائرة علما لديا اسيولسكوب شرح كامل[IMG]httpb.up-00.com20171015086207659461.gif[/IMG]


http://www9.0zz0.com/2017/10/22/00/854951419.gif

أولا يجب أن يكون الأوسيلوسكوب لديك له نطاق 100 ميجا
ثانيا اضبط الزمن Time Base على 20 ns أو اقل
اضبط القدح Trig على auto و مصدره من CHA
هذه الدائرة تعمل بجهد 3 فولت لذا خرجها سيكون قليل جدا و معاوقة دخول الأوسيلوسكوب قد تكفى لإعاقتها عن العمل فمعاوقة دخول مجس الاوسيلوسكوب أو مدخل الجهاز القياسية هى 1 ميجا مه 50 بف و 50 بف أكبر من أى مكثف آخر فى الدائرة
لذا لو أمكن استخدم X10 أو مكثف صغير بين خرج الدائرة و مدخل الجهاز أو مقاومة على التوالى مع مدخله 1 ك أوم
أضبط دخل الجهاز CHA على أقل قيمة أى أعلى حساسية مثلا 10 مللى فولت و ضعه على وضعية AC لحجب المستمر و مشاهدة المتردد فقط
لمزيد من المعلومات و التفاصيل و أين تجد كل منها راجع هذه السلسلة

http://www.qariya.info/vb/showthread.php?t=61045
