مشكلة في دايرة مبني
 جنب من المبني بيرعش جامد و الاجهزة بتطفي، السبب توصيلة في ارضي العامود الصاعد للجنب ده سايبة و تم فكها و تنضيف السلك و ربطها كويس و اتحلت المشكلة. مكان الوصلة علي الرسم علامة X في نفس الوقت قاطع دايرة نور السلم (مكانه علي الرسم علامة X ) كان بينزل و المفتاح سخن و انتهي العيب لوحده بعد تصليح العامود الصاعد. السؤال الاول : ايه سبب حل مشكلة قاطع دايرة نور السلم مع انه المفروض ما يتأثرش بمشكلة العامود الصاعدلانه علي التوازي مع التوصيلة المتسببة في المشكلة؟ السؤال التاني : لو اني قست مقاومة عزل الاسلاك لدايرة نور السلم بعد فصل كل الاحمال فالمفروض تكون كام ميجا مع العلم طول الخط حوالي ٤٠م مقطع ٢مم٢ ؟ و علاقة المقاومة بنقص طول الخط؟ ارجو من اساتذتنا الكرام المشاركة و الرد. |
| اعلانات |
|
|||||
|

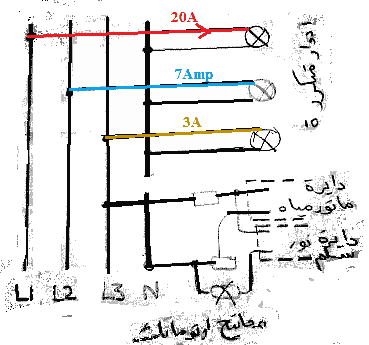

ارسمها صح تفهمها صح  لو افترضنا التيار على الفازات جدلا كما بالصورة السؤال هو اين سيعود الفرق؟؟ وهو ما كان يعود فى النيوترال تيار أعلى يعنى مقاومة أقل و بالتالى الحمل على الفاز الأحمر سيكون أقرب للفاز من الباقى و يليه الأزرق وسيكون الرجوع فى الأصفر مسببا اختلال قيم الفازات بعد الفطع وهو ما سبب زيادة الفولت على دائرة ماتور المياة و التحكم فى نور السلم رجاء عند تصوير ورقة أن توفر لها الإضاءة الكافية حتى تكون واضحة |
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|
استاذنا ماجد ارجو زيادة الشرح و التوضيح بالراحة في مسألة ان الحمل على الفاز الأحمر سيكون أقرب للفاز الباقى وسيكون الرجوع فى الأصفر مسببا اختلال قيم الفازات بعد القطع. وازاي ده هيأثر علي فولت الفاز الاصفر مع الارضي الذي يغذي دايرة الماتور و النور قبل القطع. و بالنسبة للذي فهمته حتي الآن ممكن الخصه في الرسم الآتي الذي مضمونه ان الدايرة بعد سقوط الارضي اصبحت ٣فاز نجمة و فرق الجهد بين كل فازة و التي تليها ٦٦٠ ف توزع حسب نسبة مقاومة الحمل علي كل فازة منهم فمش عارف اذا كان هذا صح ولا غلط و الرأي ليك.
|
|
|||||
|

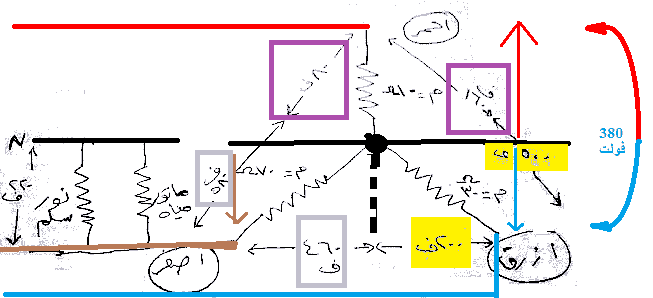

كما ذكرت لك ارسمها صح تفهمها صح هذا ما رفعته انت و تحاول فهمه  أولا بين الفاز و الآخر 380 فولت وليس 640 فولت ثانيا كيف يكون القياس لذات الخط (فاز مع متعادل) قيمتين كما فى المربعات؟؟ ثالثا لا تستطيع تطبيق قانون أوم للمستمر على المتردد و الفرق هنا استخدام التردد حيث ينطبق و فرق الوجه حيث ينطبق فمثلا لو استخدمت مولد 3 فاز على حمل متعادل سيكون التيار فى الرجوع N = صفر و عمليا يمكن فصله أما لو استبدلته بثلاث بطاريات سيكون التيار فى الرجوع N = مجموع التيارات الثلاثة ولا يمكنك فصله فلو حدث هذا سينقطع التيار عن الأحمال الثلاثة تريد فهمها بالفولت ادخل فرق الوجه 120 درجة فى المعادلة وهذا سيصعب الحسابات لذا الأسهل تصورها من جهة التيار لأنه لحظيا للحمل المتعادل التيار القادم من الأحمر سيكون لحظيا خارج من الأزرق و الأصفر وهذا ما يلاشى تيار المتعادل N وفى لحظة أخرى بعد 120 درجة ستتبادل الإتجاهات و الفازات لذا تأخذها بصورة عامة أن التيار القادم من أحد الخطوط لابد له من العودة من الخطوط الأخرى لو لم يجد المتعادل N و لو الحمل على الأحمر زاد أى ستقل مقاومته و بالتالى يقل الفولت عليه بالنسبة للنقطة المشتركة (لا اقول هنا متعادل) و من ثم سيزداد الفولت على الآخرين و هكذا |
|
|||||
|
|
|
|||||
|
|
|
|||||
|
|
|
|||||
|
|
