هذه دائرة مكبر RF تصل الى 2 واط وحسب قوة إشارة المصدر ودرجات الحرارة المناسبة.

تتكون من مرحلتين تكبير اوليين بالترانزستورات 2SC2570 يليها مكبر دافع بالترانزستور 2SC2053 ويليه مكبر نهائي بالترانزستور 2SC1970
الدائرة قابلة للتطوير ومتابعتها بدوائر أخرى لتحصل على مكبر قدرة أعلى ولكن على كل الأحوال يجب عدم تشغيل الدائرة والبث بدون ترخيص!!!
الدائرة تعليمية وللفائدة ويمكنك وصل مقاومة كبت 50 اوم بقدرة مناسبة حتى لا ينتشر الارسال.
لأن عدم وصل هوائي سوف يضر الترانزستور C1970!
المراحل الثلاثة الأولى تتغذى من مصدر جهد 15 فولت والنهائية من 13،5 فولت.
يمكنك صناعة الخوانق بلف سلك قطر 0.2 ملمتر على مقاومة من 22 كيلو اوم الى 47 كيلو اوم نصف واط. حوالى 20 لفة ولكن الخانق ليس حرجا.
الملف بين المرحلة الثالثة والرابعة عبارة عن لفة ونصف من سلك 1 ملمتر قطر الملف 8 ملمتر.

يمكن الاستفادة من المرحلة الأولى والثانية لتكبير ترددات من 70 الى 120 أو المراحل الثلاث الأولى ولكن مناسبة المخرج مع الهوائي 50 اوم يجب التعلم والاستفسار.

هذا الدائرة مجربة مع دوائر الإرسال MP3 ذوات الإشارة الضعيفة ابتداء من 250مايكرو واط.

الصور المرفقة:

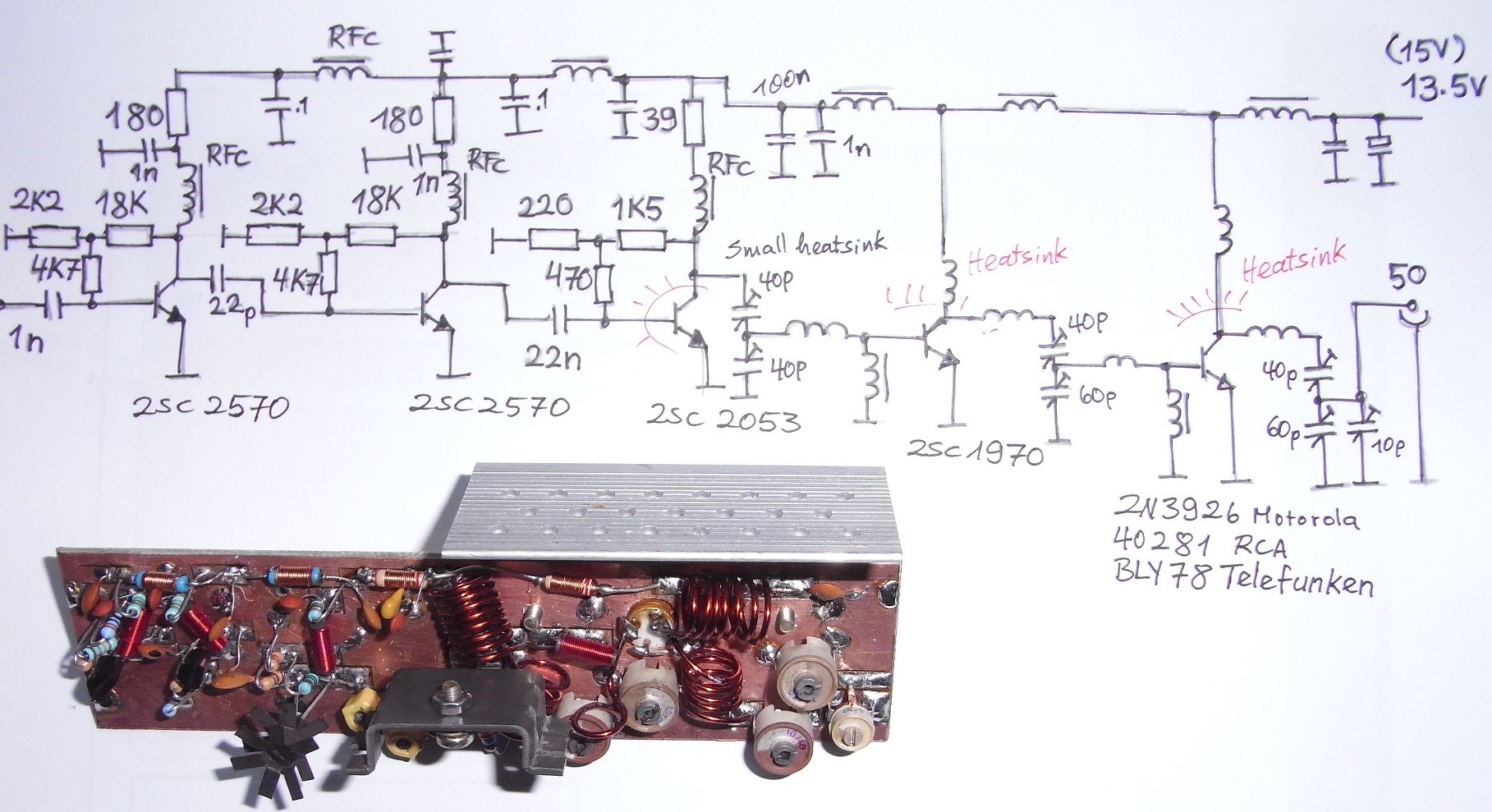

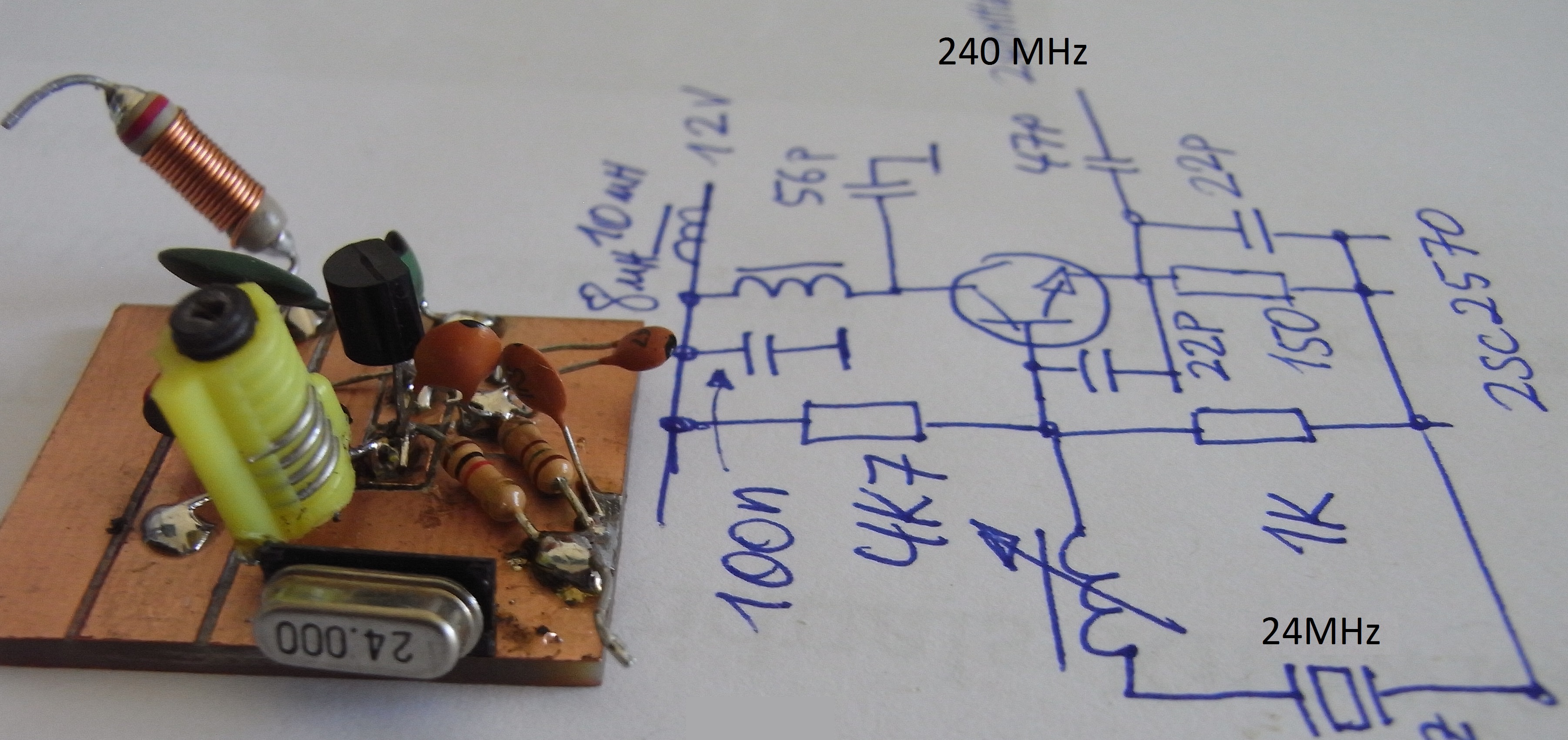

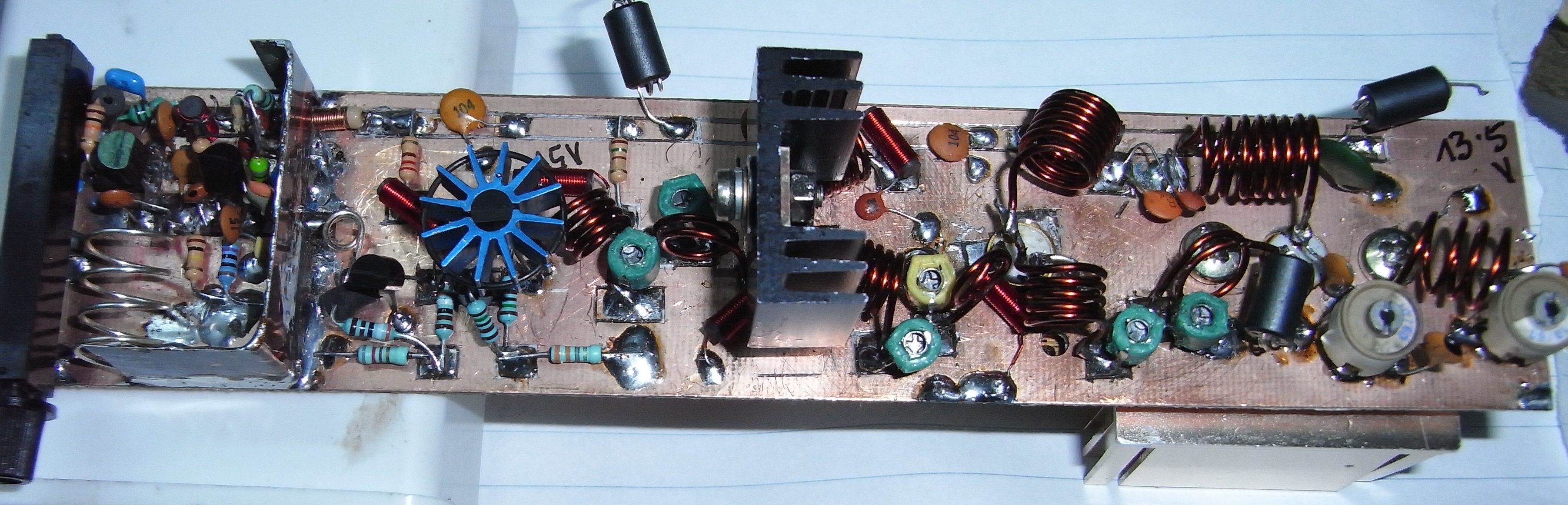

المخطط كاملا وأجزاء منه للمراحل وصور الدائرة.

https://ibb.co/hiSixm
https://ibb.co/cCqQA6
https://ibb.co/n2Cixm
https://ibb.co/mLXixm
https://ibb.co/hOxYxm
https://ibb.co/eshcOR
https://ibb.co/faqaA6

[عمر سلامة]

نماذج من المكبرات والمذبذبات وتقنيات التجميع السريع prototyping على لوحة ذات وجهين من النحاس FR4 وبتقنية النشر السطحي لعناصر تقليديه TH وأخرى مصغرة SMD.
المكبر المتعرض للمروحة يحتوي على مكثفين متغيريين صناعة محلية لأن مكثفات السيراميك ذات العيار المناسب من حيث تحمل القدرة وفرق الجهد أصبحت نادرة.

ولكن للأسف لم انجح في رفع الصور ربما لاحقا ان شاء الله.

[عمر سلامة]

الاخوة الكرام في الإدارة هل رفع الصور لا يعمل؟ لقد حاولت رفع الصور وبعد حفظ او تعديل المشاركة لا تظهر الصورة لرغم تنزيلها. شكرا للتعاون.

[حسين الهادي]

من هنا الربط

http://electronics-diy.com/electroni...tic.php?id=853

[عمر سلامة]

هذا نموذج لمكبر للحزمة 3-2 متر بتقنية العناصر المصغرة والتثبيت على سطح اللوحة.
باستخدام الورنية ومسطرة معدنية وسكين الديكور يستطيع المرء حفر جزر الوصلات.
ولكي يتم تثبيت العناصر ولحامها يحتاج الشخص ملاقط جيدة.
إن أسعفني الوقت بإذن الله سوف اصور فيديو بكيفية التصميم واللحام.
الدائرة ذات ثلاثة مراحل Class A المرحلة الأخيرة الإعداد فعال active biasing هكذا يتم حماية الترانزستور BFG135 أيضا.
قدرة الدائرة محدودة لا تتعدى 250 ميلي واط. لأن الترانزستورات تسخن وخاصة الأخير الذي لا يتم تبريده إلا بوصلة المشعات بالشاسي ولكن يمكن استخدام المروحة.

https://ibb.co/gySVum
https://ibb.co/d6hkS6

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة عمر سلامة الاخوة الكرام في الإدارة هل رفع الصور لا يعمل؟ لقد حاولت رفع الصور وبعد حفظ او تعديل المشاركة لا تظهر الصورة لرغم تنزيلها. شكرا للتعاون.

انقر على زر اختر. صورة وبعد اختيارها انقر رفع الصورة
ستظهر الصورة مع رابط فوقها
انسخ الرابط فى المشاركة

[عمر سلامة]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد انقر على زر اختر. صورة وبعد اختيارها انقر رفع الصورة ستظهر الصورة مع رابط فوقها انسخ الرابط فى المشاركة

بارك الله فيك اخي الكريم المهندس ماجد
اعتقد انني اغفلت نقل الرابط ونسخه في المرة الأخيرة اذا في المشاركات القادمة بإذن الله ستظهر الصور وبجودة أفضل.

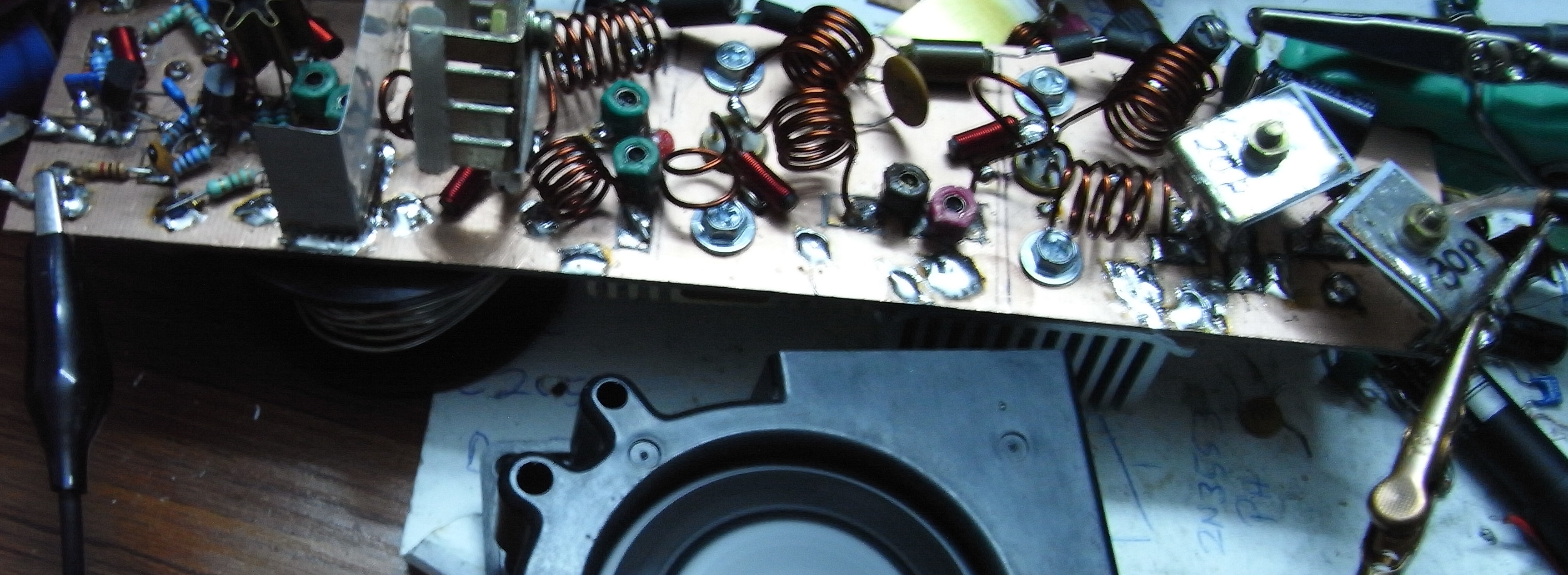

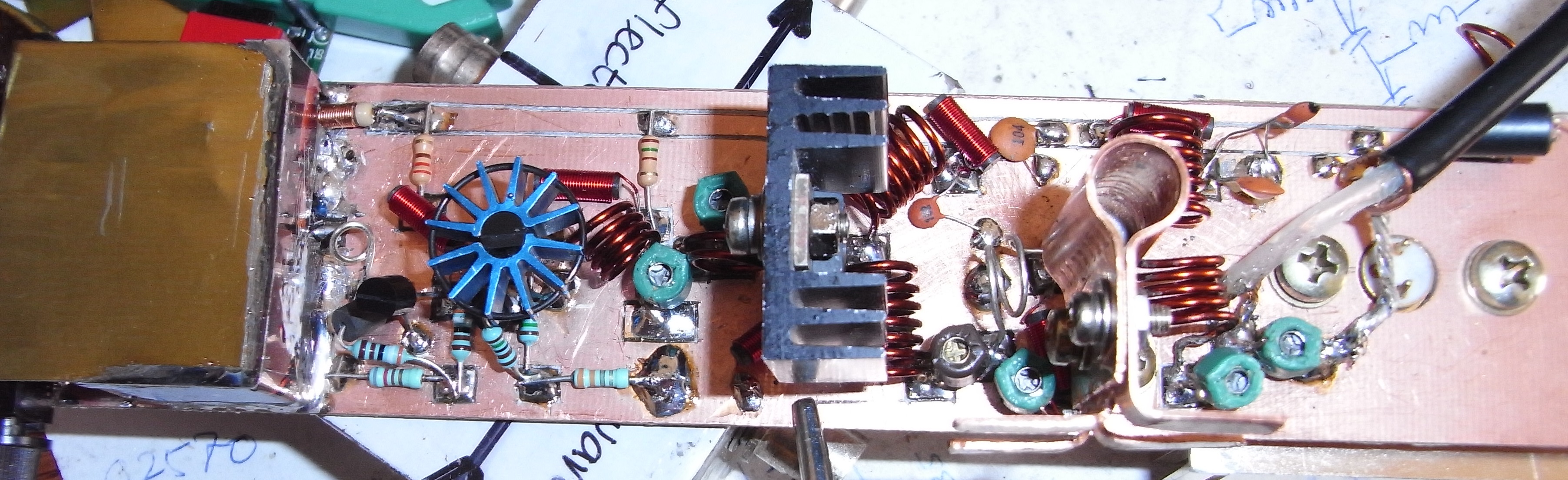

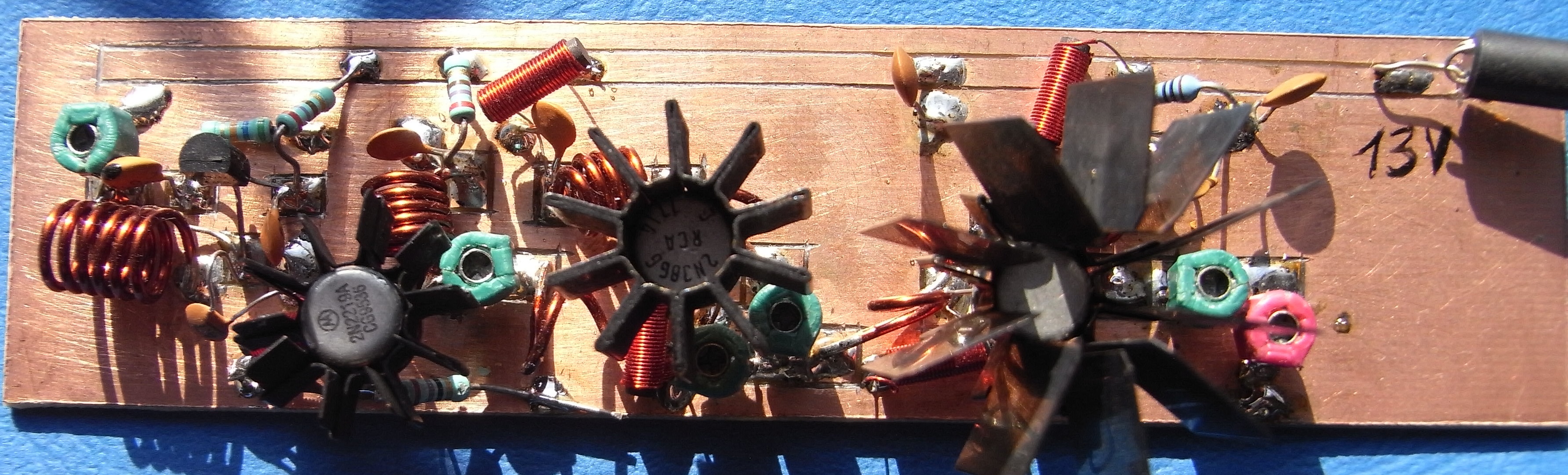

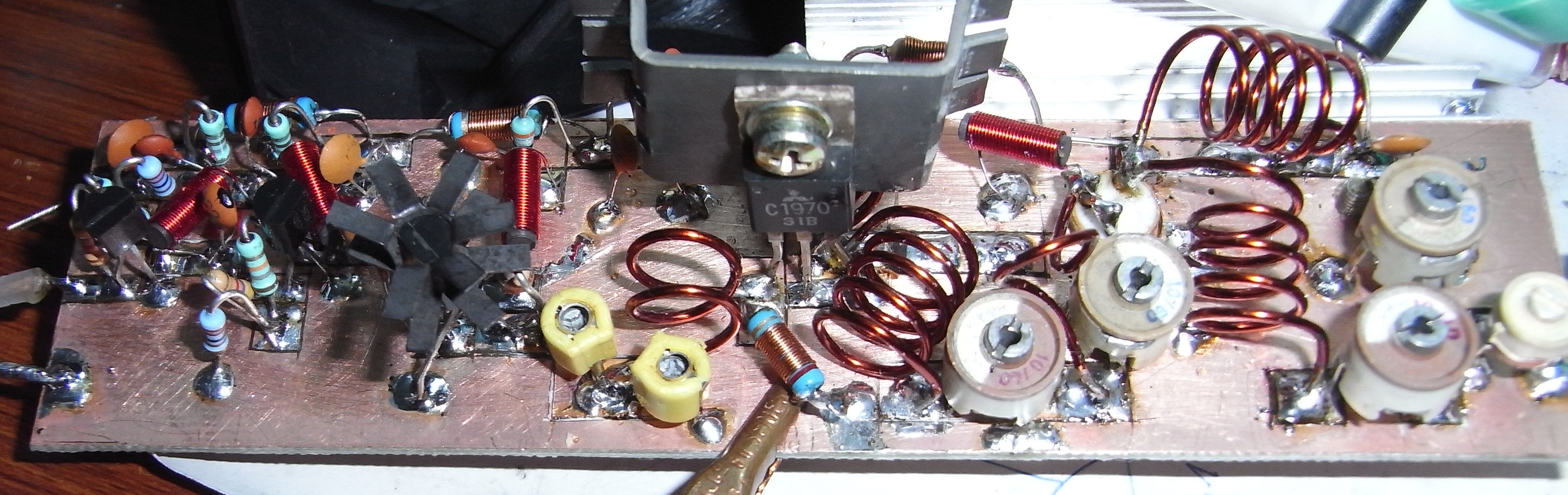

هذه بعض الأمثلة (لا أقول نماذج) وسيتم التعليق عليها خطوة خطوة بإذن الله وسوف تاتي المخططات لاحقا.
الصورة 1

الصورة 2

الصورة 3

الصورة 4

الصورة 5

الصورة 6

الصورة 7

الصورة 8

الصورة 9

[عمر سلامة]

بسم الله الرحمن الرحيم

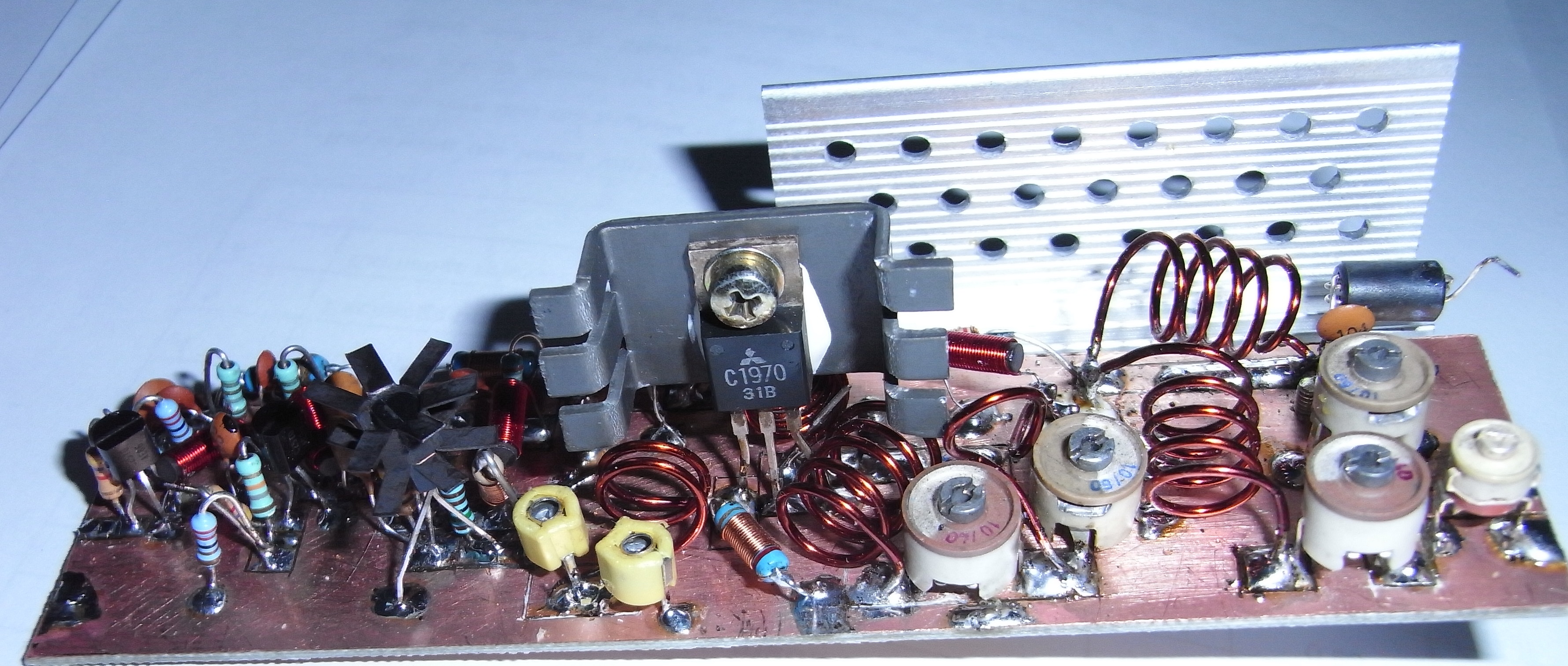

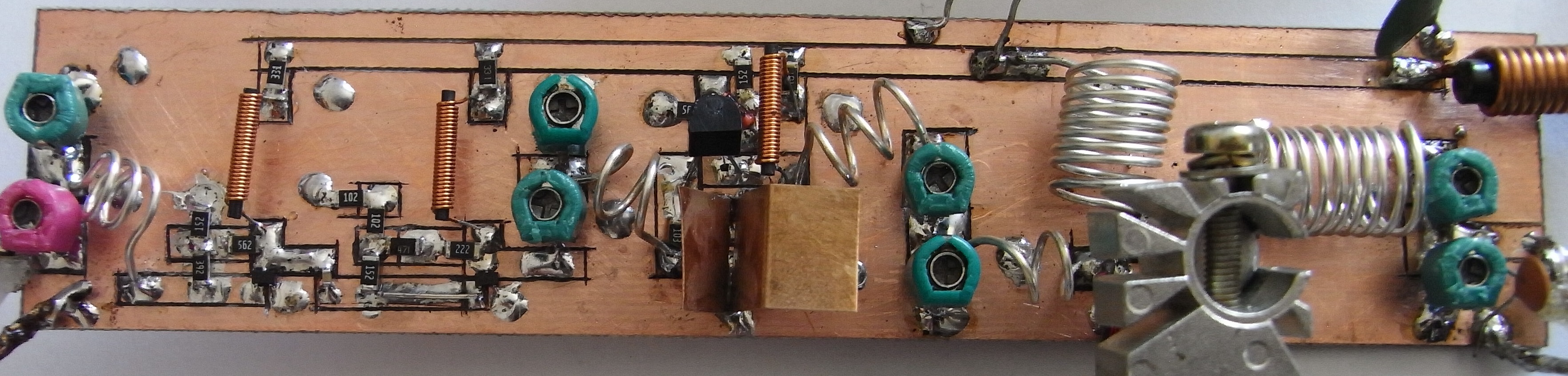

نبدأ بالصورة رقم 1 وهي لمكبر للحزمة 3 متر و2 متر أي يمكن الاستفادة منه في تكبير التذبذب من 88 ميغا هيرتز إلى 144 ميغا هيرتز على سبيل المثال. ولكن لكي يعمل لتردد حصري أو حزمة يجب العمل على تطويره ليكبر الحزمة المطلوبة بالنسبة المطلوبة.

تبدأ مراحل التكبير بمرحلتين متماثلتين Class Aباستخدام الترانزستور 2SC2570 من شركة NEC, يلي ذلك مرحلة بالترانزستور 2SC2053 Mitsubishiوهي أيضا Class A ويعول على هذه المراحل الثلاث لدفع الترانزستور الرابع 2SC1970 بدائرة مكبر Class C.

هذه المراحل الثلاث وحتى الاثنتين الأوليين تكفيان لرفع إشارة ضعيفة من مذبذب أو مرسل ضعيف كذا الذي يستخدم في لاعب MP3.

لكي يتم التوفير في الحيز يرى أن المراحل الثلاث الأولى متقاربة ولهذا محاسن ولكن العيب في ذاك هو عدم فصل المراحل بحواجز صفيح معدني ولكن ومع هذا فإن الإشعاع ضئيل.

العيب الثاني هو وضع المقاومات العمودي على اللوحة حيث يرجى من ذلك تقليل المساحة المستخدمة على اللوحة إلا أن كل مقاومة تمتلك طولا (طرفا سلكيا) يجب اعتباره في دوائر الRF خاصة إذا تسارع التردد إلى حزمUHF فصاعدا. إلا أن الحال الآن في VHF ليس حرجا على الإطلاق.

يسبق الترانزستور القدرة الأول وهو 2SC1970 شبكة مناسبة (توفيق) ممانعة L matching network بين مخرج الترانزستور الذي يسبقه وبين مدخله ويليه دائرة أخرى أيضا لنفس الغرض بين مخرجه ومدخل الترانزستور الذي يليه.

ويجب أن يعي المرء أن مثل هذه الشبكات تعمل كفلاتر أيضا ولذلك يجب المقايضة والتضحية بالحزمة والتردد لصالح مناسبة الممانعة أو العكس.

الترانزستور القدرة 2SC1970 يحتاج تبريد لكي يزودنا بالقدرة المنشودة ولهذا تم تثبيته على لويحة من الألمنيوم لإشعاع حرارته بعيدا عنه. هذا الترانزستور رائع للحصول منه على مكبر 2 واط لهذه الحزمة مثلا بعد التبريد فهو صلد ويتحمل الصدمات الكهربية والعوارض الترددية.

وبصراحه أعتبره ينافس الأرقام الأوروبوامريكية مثل 2N3866, BFW16A, 2N5109 وحتى 2N3553 إلا أن هذا الأخير يتفوق عليه بالقدرة ولكن من حيث الشكل فإن الترانزستور 2SC1970 يمتاز بTO220 حيث توفر وسهولة الواح التبريد له.

وبينما قامت موتورولا بتحسين الحال وبإصدار ترانزستورات منها MRF237 (ليس بصلابة 2SC1971) حيث يكون الغلاف للترانزستور هو الطرف المشع, إلا أن متسوبيشي تفوقت بصناعة ترانزستور RF ولترددات VHF وبهيكل TO220 وجعلت زعنف التبريد أو الوعاء المعدني هو الطرف المشع. ثم تلا ذلك من موتورولا أيضا نفس التطور بترانزستور مثل MRF260 وMRF261 و MRF262 الخ.

ويجب التنويه أن كل من الترانزستورات 2SC1969 و2SC1970 تختلف في توزيع الأطراف BCE عن الترانزستورات 2SC1971 و1972 (سيأتي ذكرها لاحقا) ذات توزيع BEC وهذا التوزيع متطور وأفضل حيث يكون زعنف التبريد هو المشع الذي يتم تسريبه بالشاسي عبر مبرد ولهذا شرح وإيضاح يطول ولكن نختصره هنا.

المرحلة الأخيرة تستخدم الترانزستور 2N3926 أو BLY78 أو 40281 وهذا يجب تبريده جيدا أيضا ومناسبة مدخله ومخرجه بشبكات مناسبة الممانعة. ولكن هذه الترانزستورات الأخيرة غير متوفرة بسهولة وسعر مناسب لمن يريد أن يبني مثل هذا المكبر.

إلا أن الترانزستور 2SC1971 أو 2SC1972 يمكن أحلال أي منها في تلك المرحلة أو حتى عمل مرحلة متتابعتين بال1971 ويليه 1972 ويمكن الحصول على قدرة 15 واط أذا أحطنا الأمر بعناية مثل التبريد المناسب وفرق جهد التغذية وحسب التردد المعمول به.

العناصر مثبتة على لوحة PCB FR4 ذات سطحين من النحاس ويجب ربط السطحين بعناصر خاصة مثل PCB Rivets. أو قطع من سلك نحاس وتوزيع نقاط الربط لضمان التأريض المناسب ومنع تكون مناطق سعوية وحثية تتفاعل مع أجزاء من الدائرة.
تغذية الدائرة 13.5 فولت ولكن للحصول على قدرة اعلى يمكن تغذيتها ب15 فولت وهذا افضل خاصة وأن المراحل الأولى معدة لذلك ولكن يجب تعريض كافة اللوحة للتبريد بمروحة علاوة على تبريد ترانزستورات القدرة!

راجع نشرات الخصائص للترانزستورات المذكورة لكي تعي الفرق بنفسك وما لأي منها وما عليه.
