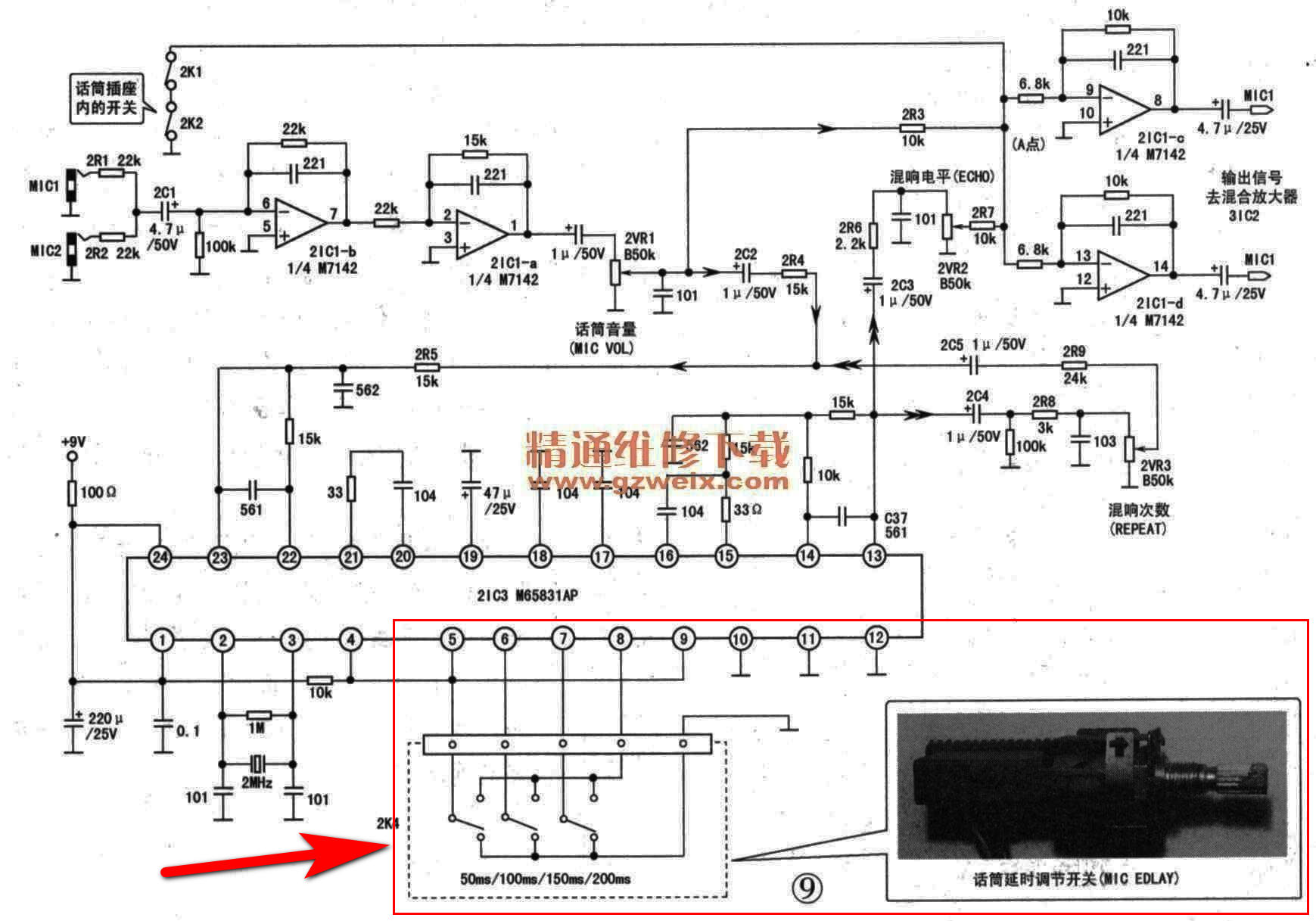

محتاج مساعدى فى رمز داخل دايرة هل هو سويتش و لا فوليوم

emadhed · 27-11-2017, 02:49 AM

الرمز ده داخل الدايرة اعتقد انه سويتش مش فوليوم و همه حاطين صورة قريبة من الفوليوم
مش عارف اوصله ازاى لانه بيتحكم فى سرعة ال delay داخل دايرة صدى صوت يعنى خاص بالزمن

الجزء الى ااقصدة الى انا حاططعليه مربع احمر و باشير اليه بالسهم

لو حد يعرف اوصله ازاى يقولى اكون شاكر فضله

ماجد عباس محمد · 27-11-2017, 05:27 AM

نعم هو مفتاح دوار يغير وضعية التلامسات الثلاثة الأخرى و يمكنك استبداله بمجموعة من السويتشات SPST

emadhed · 27-11-2017, 09:31 PM

جزاك الله كل خير

يعنى من الرسم الارضى طرف مشترك سيتم توصيله بالطرف رقم 7 مرة علشان يدينى سرعة 200MS و مرة مع طرف رقم 6 و هكذا

الطرف رقم 8 وظيفته ايه و يتوصل ازاى انا لقيته فى الداتا شيت الاصلى بتاع المتكاملة متوصل بالارضى

و هل ممكن احط فوليوم ما بين طرف رقم 7 مثلا و طرف الارضى خاصة انى محتاج سرعة 200MS فقط ؟

لو عندك اجابة اكون شاكر فضلك

عريبى محمود · 27-11-2017, 10:04 PM

السلام عليكم ورحمة الله وبركاته
اخى الكريم

اذا كنت تريد تأخير الصوت لـــ ms 200 فقط فطبقا لرسم الدائرة يتم عمل شورت بالطرف الارضى مع الطرف رقم 7 من المتكاملة
وليس توصيل فوليوم
وبالتوفيــــق

ماجد عباس محمد · 28-11-2017, 06:14 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة emadhed

جزاك الله كل خير

يعنى من الرسم الارضى طرف مشترك سيتم توصيله بالطرف رقم 7 مرة علشان يدينى سرعة 200MS و مرة مع طرف رقم 6 و هكذا

الطرف رقم 8 وظيفته ايه و يتوصل ازاى انا لقيته فى الداتا شيت الاصلى بتاع المتكاملة متوصل بالارضى

و هل ممكن احط فوليوم ما بين طرف رقم 7 مثلا و طرف الارضى خاصة انى محتاج سرعة 200MS فقط ؟

لو عندك اجابة اكون شاكر فضلك

الداتاشيت يقول أن هذه الأطراف هى رقمية لذا إما توصل بصفر أو 1 و أن المفتاح أيضا هو يدخل 16 وضع "ثنائى" لهذه الأطراف تعطى 16 قيمة للتأخير فى جدول فى الصفحة 7
لو الهدف هو تغيير الزمن تدريجيا فالحل هو استخدام مصدر تردد خارجى من1 ميجا إلى 3 ميجا وهو يعطى نسبة 1:3
لكن هذه الأطراف الأربعة يجب توصيلها إما للأرضى أو +5فولت

رجاء بالنسبة للداتاشيت يقول أن الفولت هو +5فولت وليس 9 فولت كما بالدائرة لذا يجب الحذر

ماجد عباس محمد · 28-11-2017, 06:31 AM

الطرف 8 هو TEST و الداتاشيت يفرض عليه صفر للعمل بالصورة الطبيعية ولم يذكر عنه شيئا غير ذلك

emadhed · 29-11-2017, 06:41 PM

جزاك الله خيرا اخي الغالي ربنا يبارك فيك

emadhed · 30-11-2017, 12:10 AM

سؤال لو ممكن اخى ماجد

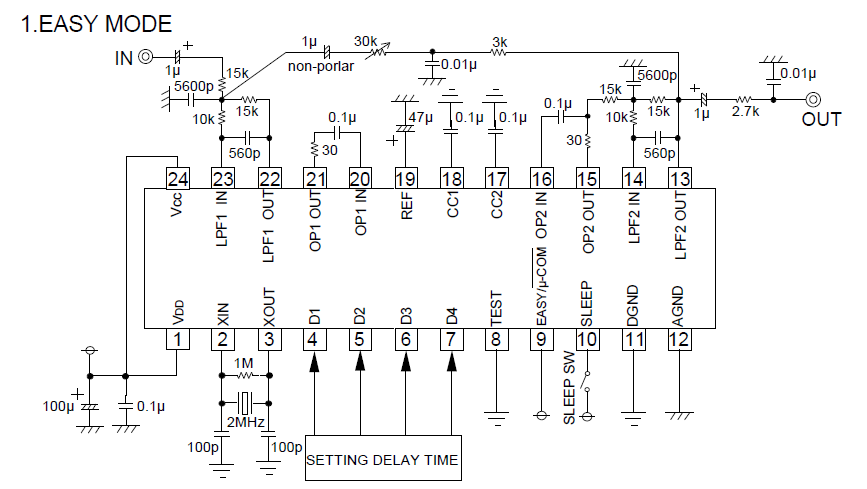

9 و 10 اوصلهم بايه ؟؟ وفق الدايرة المرسومه فى الداتا شيت

لانى لغيت دى و اعادت رسمها من خلال الداتا شيت

وضع EASY MODE انا رسمت الدايرة مرة اخرى على اساسه

لان
com mode تقريبايبا لو هوصل الدايرة بدايرة تحكم اخرى علشان اتحكم فى صدى الصوت
