السلام عليكم ورحمه الله وبركاته ..

أخواني الكرام ..
اريد طريقه للتعامل مع سلك سيرمو ( حساس للحراره ) ..

عندي سلك


مثل الشرح اللي في الصوره .. هذا السلك تكون المقاومه للتيار صفر .. وعند تعرضه للحراره تذداد المقاومه الي أن تصل الي 60 أوم .. .

ما اريده هو دائره تكبير اشاره .. بحيث تعطيني واحد منطقي أو 5 فولت في حاله تعرض السلك للهب .. وتعطي 0 منطقي أو صفر فولت في حاله عدم تعرض السلك للحراره ..

للعلم .. هذا السلك مستخدم بكثره في قياس الحراره .. وهو يستخدم في مشاريع تتعامل مع الحراره والفائده منه هو استشعار وجود حراره أم لا ..

ياريت أي حد عنده فكره يساعدني .. وشكرااااا

[ماجد عباس محمد]

لو مر فيه تيار 0.1 أمبير
0.1 * صفر = صفر
0.1* 60 = 6 فولت

[F.Abdelaziz]

اقتباس المشاركة الأصلية كتبت بواسطة عبدالله حجازى السلام عليكم ورحمه الله وبركاته .. أخواني الكرام .. اريد طريقه للتعامل مع سلك سيرمو ( حساس للحراره ) .. عندي سلك مثل الشرح اللي في الصوره .. هذا السلك تكون المقاومه للتيار صفر .. وعند تعرضه للحراره تذداد المقاومه الي أن تصل الي 60 أوم .. . ما اريده هو دائره تكبير اشاره .. بحيث تعطيني واحد منطقي أو 5 فولت في حاله تعرض السلك للهب .. وتعطي 0 منطقي أو صفر فولت في حاله عدم تعرض السلك للحراره .. للعلم .. هذا السلك مستخدم بكثره في قياس الحراره .. وهو يستخدم في مشاريع تتعامل مع الحراره والفائده منه هو استشعار وجود حراره أم لا .. ياريت أي حد عنده فكره يساعدني .. وشكرااااا

أخى الكريم
المعلومات الموجودة بالرابط التالى ، المشاركة 136 ، يمكن أن تفيد

https://www.qariya.info/vb/showthrea...209131&page=17

مع تمنياتى بدوام التوفيق

[ماجد عباس محمد]

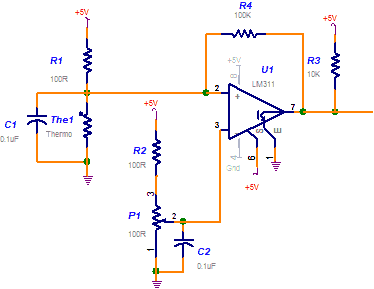

هذه دائرة لكى تختار الحرارة التى يقلب عندها


المكثفين C1,C2 للإحتياط فقط
المقاومة R4 لإلغاء الإهتزاز عند نقطة التحول و بتقليلقها يقل الإهتزاد و يزداد الفرق بين الزيادة و النقصان

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد هذه دائرة لكى تختار الحرارة التى يقلب عندها المكثفين C1,C2 للإحتياط فقط المقاومة R4 لإلغاء الإهتزاز عند نقطة التحول و بتقليلقها يقل الإهتزاد و يزداد الفرق بين الزيادة و النقصان

السلام عليكم ورحمه الله

شكراا جزيلا مهندسنا الكريم سوف اقوم بتنفيذ الدائره واخبارك بالنتيجه ..

سؤال سلك السيرمو .. يوصل مكان the1 ؟؟؟ بين نقطه الأرضي ومدخل رقم 2 في المتكامله

ايضااا "" P1 "" هي لمعايره حافة انقلاب خرج الجهد علي الطرف " 7 " في LM311 ???

[ماجد عباس محمد]

نعم لكن الحساس يمكنك ابدال مكانه مع R1 لعكس الأداء
الآن عندما تزيد مقاومته يصبح الطرف 7 فى وضع 1 أى 5 فولت
ولو بدلتهما يصبح عندما تقل مقاومته يصبح الطرف 7 فى وضع 1 أى 5 فولت
أيضا الطرف 7 قادر على تفعيل أى ريلاى مباشرة بوضعه بدلا من R3 مع دايود مناسب و بأى فولت حتى 50 فولت بصرف النظر عن جهد التغذية و الذى قد يكون 5 فولت أو أقل حتى 3 فولت

[mounir.rouabah]

اذا كنت تقصد سلك او حساس thermocouple ?
فهذا لا يعمل بالمقومة بل يعطي جهد والله اعلم ما تقصد ب سلك السرمو ؟
