السلام عليكم احتاج مساعده في طريقه تصميم مولد نبضات XR2206

محمود سالم · 08-12-2017, 10:08 AM

احتاج الى مفهوم عمل الشريحه و طريقه عمل العناصر وطريقه الربط

عريبى محمود · 08-12-2017, 05:59 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة محمود سالم

احتاج الى مفهوم عمل الشريحه و طريقه عمل العناصر وطريقه الربط

السلام عليكم ورحمة الله وبركاته
اخى الكريم

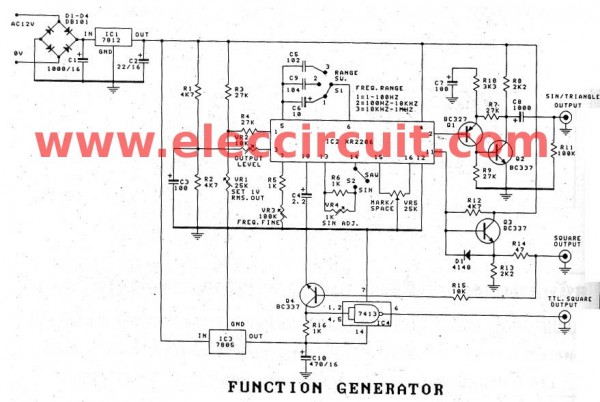

اليك الرسم الهندسى للمولد التردد

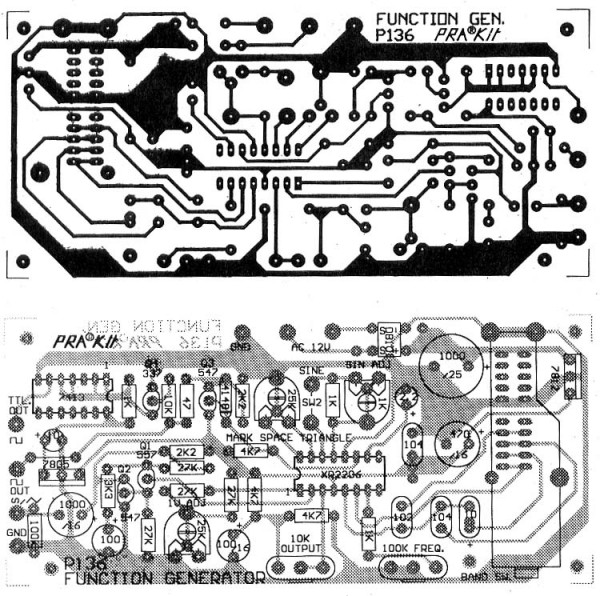

واليك رسم PCB

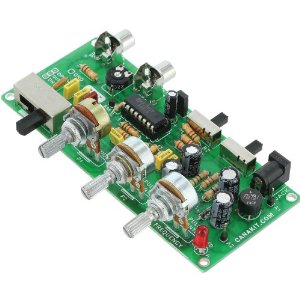

واليك صورة للدائرة بعد التجميع

واليك الرابط المباشر وبه كامل الشرح

http://www.eleccircuit.com/xr2206-function-generator/
