offset null

[مراد3374]

السلام عليكم

المتكامله lm741 طرف 1 وطرف 5 مكتوب عليهم offset null

ما هى طريقة توصيلهم

وشكراا

[ماجد عباس محمد]

هنا فى المشاركة رقم 30
http://www.qariya.info/vb/showthread.php?t=57372&page=4

[مراد3374]

نفذت هذه الدائره وهى تعمل جيدا على برنامج المحاكاه

ولكن على ارض الواقع ... وعند اقتراب اكتمال الشحن يتذبذب الريلاى بشكل سريع ولا يستقر إلا بالتدخل بمعايرة المقاومه المتغيره وجعلها الجهد المقارن اعلى من الجهد المقارن به اى جعل الجهد المقارن به اقل من جهد البطاريه
ما الحل فى جعل الريلى مستقرا عند اقتراب اكتمال الشحن

[ماجد عباس محمد]

فى ذات السلسلة فى قسم دوائر المقارنات ولو كنت تصفحتها لوجدت أن باستخدام LM311 تستغنى عن D2,R1,R6,Q1 لأنها قادرة على تشغيل ريلاى عادى مباشرة

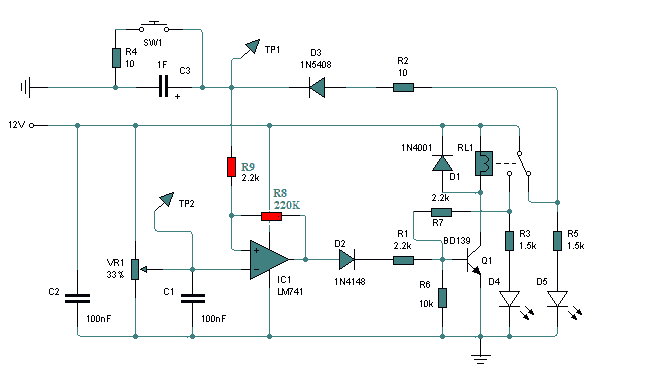

على أى حال هذا هو الحل بإضافة المقاومتان R8,R9 و قيمتهما تحدد المدى المطلوب للثبات و الشرح فى السلسلة المشاركة 51


ايضا R7 لا جدوى منها فالمقارن المفترض أنه سيبقى الريلاى حتى تمام الشحن و إن قل سيفصل

[مراد3374]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

فى ذات السلسلة فى قسم دوائر المقارنات ولو كنت تصفحتها لوجدت أن باستخدام LM311 تستغنى عن D2,R1,R6,Q1 لأنها قادرة على تشغيل ريلاى عادى مباشرة
على أى حال هذا هو الحل بإضافة المقاومتان R8,R9 و قيمتهما تحدد المدى المطلوب للثبات و الشرح فى السلسلة المشاركة 51


ايضا R7 لا جدوى منها فالمقارن المفترض أنه سيبقى الريلاى حتى تمام الشحن و إن قل سيفصل

شكرا جزيلا لك اخى المهندس ماجد
تم التعديل كما اشرت وعملت الدائره بدون مشاكل
جزاك الله خيرا
