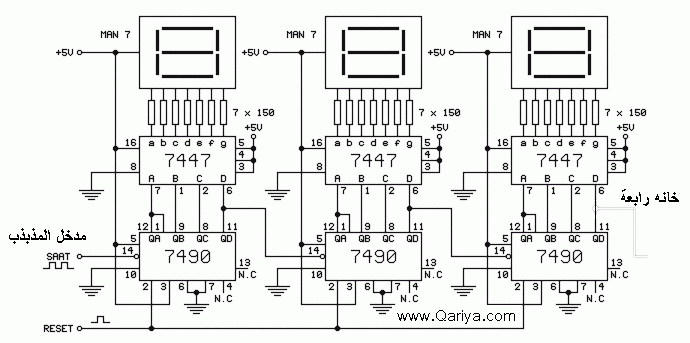

عداد الشريحة ذي السبع قطع
7 Segment LED Counter
يمكن استعمال هذا العداد البسيط من أجل حساب عدد من النبضات المعينة كمثال عليها العدادت الموجودة على باب المخازن الكبرى لعد الزبائن الداخلين إلى المخزن أو أي شيء آخر نرغب بعده آليا تقبل الدارة اي اشارة منطقية متوافقة مع نظام الشرائح المنطقية من عائلةTTL ويمكن توسعتها بسهولة) انظر الملاحظات)
الأجزاء:
القطعة العدد. الوصف البديل
R1-R7 7 470 Ohm 1/4 Watt Resistor
U1 1 74LS90 TTL BCD Counter IC 7490,74HC90
U2 1 74LS47 TTL Seven Segment Display Driver IC 7447,74HC47
DISP1 1 Common Anode 7 Segment LED Display
MISC 1 Board, Sockets For ICs, Wire
ملاحظات:
1-جميع النبضات التي ستحسب يجب أن تتوافق مع عائلة TTL ويجب أن تكون قيمتها ضمن المجال() حصرا
2-العداد يعد من وحتى تستطيع العد أكثر من ذلك يمكن اضافة شريحة ثانية ليصبح المجال من و ثالثة
ورابعة كما تشاء أن تعد وذلك بأن تصل بين القدمين للشريحتين - إلى القدم رقم للشريحة في دارة أخرى مماثلة تماما للدارة التي بين أيدينا وبالتالي يمكن أن تتوسع بهذا العداد كما تشاء
