السلام عليكم ..
لماذا افترضت وجود دائرة متكامله !؟
قبل البدء في وضع الدائرة الالكترونية المطلوبه .. احب ان اذكر بعض الحقائق حول عملية الاتصال ..
شركة الاتصالات في الدوله تقوم بارسال اشارة AC .. بتردد 20 هيرتز اذا كانت الشركة تتبع القياس الامريكي .. و 25 هيرتز بالنسبة للقياس الاوربي .. لكن اغلب دول العالم تستخدم تردد من 20 الى 40 هيرتز
الجهد القادم يتراوح بين 40 - 150 فولت على حسب عدد التلفونات المتصلة مع نفس خط التلفزيون ..
باستخدام هذه المعطيات تستطيع تصميم دائرة الكترونية تعمل عند هذا الجهد .. وتتعامل مع هذا التردد ..
مثلا بواسطة لمبه نيون صغيرة .. مع مقاومة 47kohm على التوالي تستطيع انشاء دائرة بسيطة لأعطاءك مؤشر عن وجود اتصال ..
وايضا تستطيع استخدام هذه الدائرة البسيطة لتشغيل ريلية ..
[align=center]
[/align]
C1 470 nF 250V AC[align=left]
R1 10 kohm 1W
D1,D2 10-20V zener diode 400 mW
اي قيمة بين 10 - 20 فولت
D3 1N4148 diode
او اي دايود يعادله [/align]

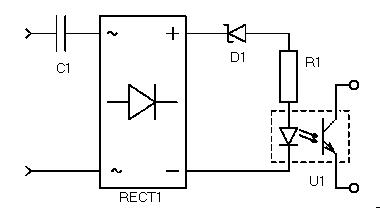

او هذه الدائرة الالكترونية التى تستخدمها اغلب اجهزة الاتصال ..
[align=center]
[/align]
[align=left]C1 470 nF 250V AC
R1 10 kohm 1W
D1 10-20V 400 mW power rating
RECT1 Rectivifier bridge 200V voltage rating
U1 4N27 or CNY17 optoisolator[/align]
هناك دوائر اكبر .. وبأستخدام دوائر متكاملة كما ذكرت لتعطي نغمة في حالة الاتصال ..
:can:
Ringer
