اريد استخدام البك 16f628 و اربع مفاتيح بش بتن
عند الضغط على المفتاح الاول يضيئ الليد الاول و عند الضغط عليه مره اخرى يطفئ نفس الليد :
و هكذا مع باقي الليدات ولكن هناك ملاحظه مع المفتاح الرابع .. بحيث لو قمت بالضغط عليه ضغطه عاديه (قصيره)يقوم بتشغيل الليد الرابع و اذا قمت بالضغط مره اخرى يطفئ نفس الليد .. اما اذا قمت بالضغط عليه ( المفتاح الرابع) لمدة 3 ثواني مثلا يقوم بتشغيل كل الليداد الاربعه و اذا ضغطت عليه مره اخرى لمدة ايضا ثلاث ثواني يطفئ جميع الليدات الاربعه .....

ولكم الشكر مقدما ..

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة A-M-S اريد استخدام البك 16f628 و اربع مفاتيح بش بتن عند الضغط على المفتاح الاول يضيئ الليد الاول و عند الضغط عليه مره اخرى يطفئ نفس الليد : و هكذا مع باقي الليدات ولكن هناك ملاحظه مع المفتاح الرابع .. بحيث لو قمت بالضغط عليه ضغطه عاديه (قصيره)يقوم بتشغيل الليد الرابع و اذا قمت بالضغط مره اخرى يطفئ نفس الليد .. اما اذا قمت بالضغط عليه ( المفتاح الرابع) لمدة 3 ثواني مثلا يقوم بتشغيل كل الليداد الاربعه و اذا ضغطت عليه مره اخرى لمدة ايضا ثلاث ثواني يطفئ جميع الليدات الاربعه ..... ولكم الشكر مقدما ..

السلام عليكم ورحمه الله وبركاته

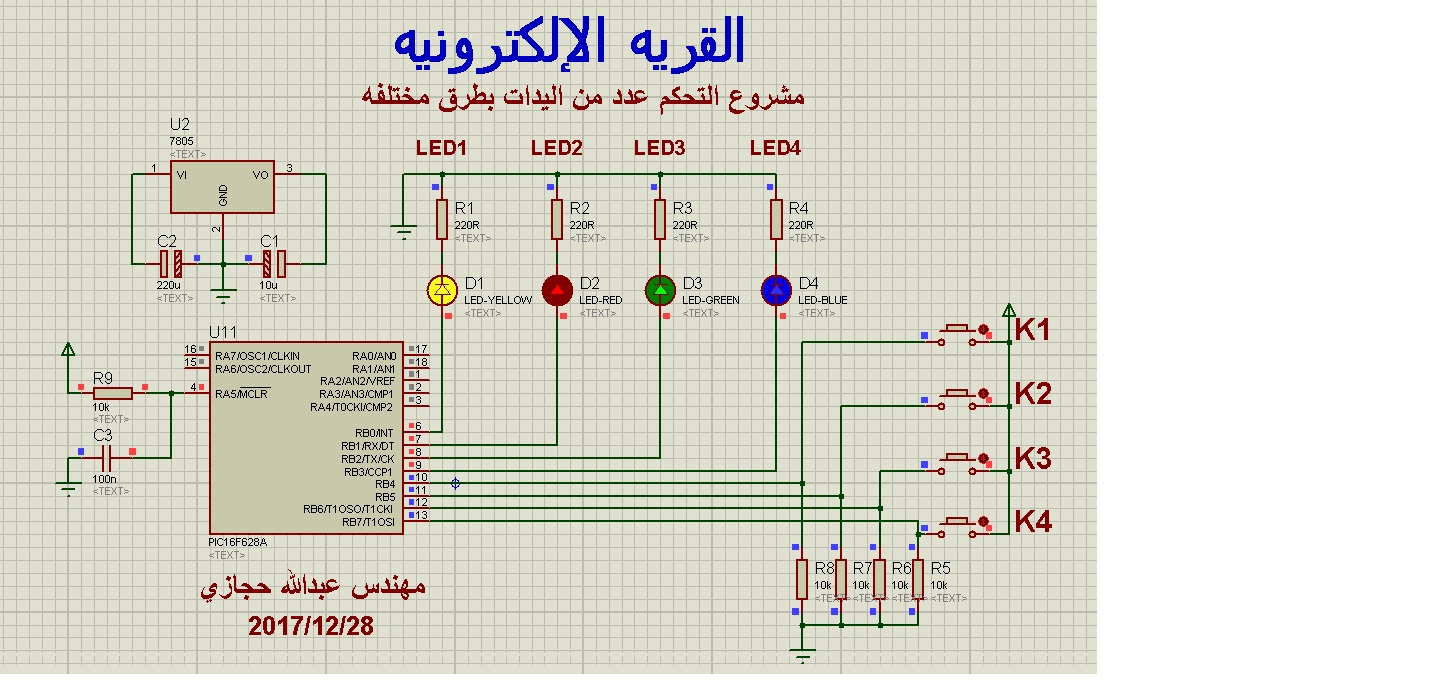

تفضل أخي اليك طلبك ...


    // ENG/ ABDALLA HEGAZY
  //  DATA / 2017 / 12 28

     #define LED_1   PORTB.F0
     #define LED_2   PORTB.F1
     #define LED_3   PORTB.F2
     #define LED_4   PORTB.F3

       void main() {
       TRISB=240; PORTB=0;

       while(1){


       if (Button(&PORTB, 4, 100, 1)) {LED_1 =~ LED_1;}

       if (Button(&PORTB, 5, 100, 1)) {LED_2 =~ LED_2;}

       if (Button(&PORTB, 6, 100, 1)) {LED_3 =~ LED_3;}

       if (PORTB.f7==1){ delay_ms(250);
       if (PORTB.f7==0){  LED_4 =~ LED_4;}
       if (PORTB.f7==1)
       {

          LED_1 =~ LED_1;
          LED_2 =~ LED_2;
          LED_3 =~ LED_3;
          LED_4 =~ LED_4;
           delay_ms(1000);
      }
      }


    }
 }

[رسول العراق]

السلام عليكم استاذ عبدالله ارسلت لك رسالة ارجو الاجابة وشكرا على المساعدة

[اوشة محمود]

السلام عليكم
ياريت يابشمهندس عبد الله لتكتمل الفائدة برجاء شرح كل سطر من البرنامج

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة رسول العراق السلام عليكم استاذ عبدالله ارسلت لك رسالة ارجو الاجابة وشكرا على المساعدة

وعليكم السلام ورحمه الله وبركاته ..

أخي الكريم للأسف لا ادري لماذا لا تعمل الرسائل الخاصه بي ...

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة اوشة محمود السلام عليكم ياريت يابشمهندس عبد الله لتكتمل الفائدة برجاء شرح كل سطر من البرنامج

السلام عليكم ورحمه الله وبركاته ...


أخي الكريم ..

نبدأ من أو سطر في الكود ..


    // ENG/ ABDALLA HEGAZY
  //  DATA / 2017 / 12 28
     #define LED_1   PORTB.F0
     #define LED_2   PORTB.F1
     #define LED_3   PORTB.F2
     #define LED_4   PORTB.F3

هذا الأمر ينفذ الأوامر اللتي تكون امامه ويمكننا تسميته بأي اسم ولا يجوز تسميته بأسم متغيرات أو دوال موجوده في الكود ..

لاحظ الكود

  #define LED_1   PORTB.F0

  #define

هذا الأمر نخبرالميكرو انه تم حجز عنوان جديد ..

 LED_1

وهذا اسم العنوان في العاده نسمي العنوان بصفه عمله وهنا سمينا اسم العنوان بأسم

  LED_1

وهنا لو تم وضع هذا العنوان في أي مكان في الكود سيتم تنفيذ الأمر اللذي امامه وهو

  PORTB.F0

وهكذا مع باقي العناوين الثلاثه ..


وهنا تم تعريف الداله الأساسيه للبرنامج وتم تعريف وتهيئه البورت المستخدم اربع مداخل واربع مخارج

   void main() {
       TRISB=240; PORTB=0;

وهنا تم وضع حلقه تكراريه لا نهايه لها ..

   while(1){

وهذا الكود يختبر حاله المفتاح ايذا كان مضغوط عليه أم لا ... ؟؟

   if (Button(&PORTB, 4, 100, 1)) {LED_1 =~ LED_1;}

أمر

 if

يعبر عن ( لو تم الضغط علي مفتاح

 Button

من البورت

 PORTB, 4, 100, 1)

والرجل رقم 4 هل بتساوي واحد ايذااا تم تحقق الشرط وينطظر الميكرو 100 ميلي سانيه وينفذ الأمر

  {LED_1 =~ LED_1;}

وهو عنوان اليد الأول يختبر البورت B الرجل رقم 0 لو بتساوي صفر يجعلها تساوي واحد

 =~

وهذا الأمر يقلب حاله البن رقم صفر لو تساو واحد يجعلها تساوي صفر والعكس لو تساوي صفر يجه يجعلها تساوي واحد .. )

وهكذا مع باقي اوامر الأختبار ..

ولكن يوجد اختلاف في أمر الشرط المسؤل عن الليد الرابع لأنه يوجد أمر شرط مركب بمعني يوجد أمرين شرط في حلقه واحده .. الأمر الأول يختب ايذا تم الضغط علي المفتاح ضغطه واحد يدخل يغير حاله البن رقم 4 في البورت B لو كانت بصفر يجعلها بواحد والعكس ..

ولكن لو تم الضغط علي المفتاح بصفه مستمره يدخل في تنفيذ أمر الشرط الثاني وهو يبدل حاله اللأربه ليدات بواحد أو صفر ..

وازرني لأني لا اعرف مهاره الشرح ..

تحياتي

[A-M-S]

اقتباس المشاركة الأصلية كتبت بواسطة عبدالله حجازى السلام عليكم ورحمه الله وبركاته تفضل أخي اليك طلبك ... // ENG/ ABDALLA HEGAZY // DATA / 2017 / 12 28 #define LED_1 PORTB.F0 #define LED_2 PORTB.F1 #define LED_3 PORTB.F2 #define LED_4 PORTB.F3 void main() { TRISB=240; PORTB=0; while(1){ if (Button(&PORTB, 4, 100, 1)) {LED_1 =~ LED_1;} if (Button(&PORTB, 5, 100, 1)) {LED_2 =~ LED_2;} if (Button(&PORTB, 6, 100, 1)) {LED_3 =~ LED_3;} if (PORTB.f7==1){ delay_ms(250); if (PORTB.f7==0){ LED_4 =~ LED_4;} if (PORTB.f7==1) { LED_1 =~ LED_1; LED_2 =~ LED_2; LED_3 =~ LED_3; LED_4 =~ LED_4; delay_ms(1000); } } } }

استاذ عبد الله حجازي ... مش عارف كيف اشكرك ... بارك الله في حضرتك و جعله في ميزان حسناتك ..... يا ريت اخي تبعتلي الرابط خاصتك على الفيسبوك لاتشرف بصداقة حضرتك

[A-M-S]

السلام عليكم و رحمة الله :
استاذ عبد الله بالنسبه للكود اللي حضرتك كتبته قمت بتشغيله عمليا و هو يعمي بشكل ممتاز بارك الله فيك ( طبعا بعد ما اضفتله COCON=7 و لكن لي بعد اذنك ملاحظه صغيره على المفتاح الرابع بعد الضغط عليه (ضغطه طويله) ,,,فانه يقوم بعكس البورت B وليس اطفائه و تشغيله ... بمعنى اخر لو كان ليدين مضائات و ضغطت عليه فانه يعكس الحاله ولا يضفئ او يضيئ البورت بالكامل كما اردت .. حاولت اعدل عليه بتبديل الامر ّ الى ! ولكن دون نتيجه ... هل لك ان تحل تلك المشكله ؟؟//ان شاء الله اكون قدرت اوصل لحضرتك المعلومه
