استفسارات ومناقشات حول دوائر مكبر العمليات

[burai nuraldaem]

السلام عليكم ورحمه الله
لدي بعض دوائر تخص مكبر العمليات تحتاج للنقاش اخوتي الكرام
اولا هذه الدائره
شكلها مثل الطارح ثم ملحق بها مكبر دفع وجذب
لكن عند رسمها علي برنامج المحاكاه تتشوه بشده
وخرجها المربوط بالسماعه يشبه الموجه الابريه
هل من نصائح اوتعليق
معذره لا استطيع رفع صوره لعطل في المتصفح ,, لكن يمكن مشاهدتها علي الرابط التالي
http://www.circuitdiagramworld.com/u.../135-11105.png
ايضا لدي بعض الاستفسارات الاخري لكن اترك لكم التعليق اولا

[ماجد عباس محمد]

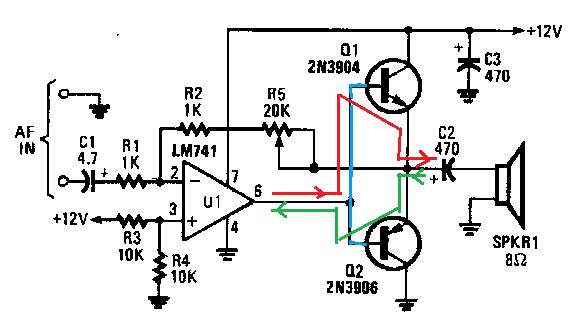

لو راجعت مسار التيار ستجد أن النصف الموجب من الخرج يخرج كالمسار الأحمر

و النصف السالب كالمسار الأخضر
و لأن المسار الأزرق يمثل قصر على قاعدتى الترانزيستورين فيجب أن يرتفع جهد خرج المكبر عن 0.7 فولت من باعث Q1 لكى يفتح العلوى Q1 فتتم دورة التغذية العكسية أو تنخفض 0.7 فولت من باعث Q2 لكى يفتح السفلى
و خلال هذه المنطقة لا يوجد تغذية عكسية للمكبر و يتصرف بالكسب الكامل

الحل أن تضع دايودين ليماثلا وصلتى القاعدة/باعث للترانزيتورين ومن نفس النوع (سيلكون أو جرمانيو الخ) هكذا

[burai nuraldaem]

شكرا استاذ ماجد علي النصح بارك الله فيك
لماذا لانضع مقاومه عند خرج المكبر تكون علي قاعدة الترانزيستور
لتنتج تيار القاعده اللازم , سابقا في شرح المكبر العملياتي قرات ان بعض المكبرات تستطيع تشغيل ريلاي مباشره
الان بتتبع مسار التيار المرسوم سابقا اجد الحمل 8 اوم في المسار , هل هذا الحمل هو من يحدد التيار ؟؟

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة burai nuraldaem

شكرا استاذ ماجد علي النصح بارك الله فيك
لماذا لانضع مقاومه عند خرج المكبر تكون علي قاعدة الترانزيستور

فى السلسلة شرح مماثل وهذه صورته و اسمها quasi complementary أو شبه المكمل

حيث تجد عدد الدايودات مساوى لعدد الوصلات قاعدة/باعث و المقاومة مستخدمه لكن تكون مطلوبة عندما السابقة ترانزيستور لكن فى التوصيل المباشر مع مكبر عمليات فهو سيمد بالتيار ولا حاجة لهذه المقاومة

لتنتج تيار القاعده اللازم , سابقا في شرح المكبر العملياتي قرات ان بعض المكبرات تستطيع تشغيل ريلاي مباشره

مقارن وليس مكبر

الان بتتبع مسار التيار المرسوم سابقا اجد الحمل 8 اوم في المسار , هل هذا الحمل هو من يحدد التيار ؟؟

أى تيار؟؟
لو الخارج من الترانزيستورين فنعم هو كذلك

[ماجد عباس محمد]

هل جربتها على محاكى و اعطت نتائج 100%

[burai nuraldaem]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

هل جربتها على محاكى و اعطت نتائج 100%

بعد بضعه تعديلات اعطت نتيجه مقبوله مقبوله
اولا وضعت مقاومه مع دايودي الانحياز كما في شبه المكمل طبعا مقاومتين
غيرت نسبه المقاومات RF الي R IN حسنت الناتج
ايضا افكر بتغير المكبر الي رقم اخر مثل LM324
اعذرني استاذ لا استطيع رفع الصور اعاني من مشكله
عند فتح الويندوز اكسبلورر لرفع ملف يتجمد ( هانج ) النظام ويغلق المتصفح علي الفور
حتي حفظ الملفات في معظم البرامج مستحيل !!
لدي دوائر اخري احتاج لرفعها لكن سابحث عنها في النت وان لم اجدها ساضع رابط لدوائر مشابهه

[ماجد عباس محمد]

هذا السؤال لأن الدائرة أعطت نتائج جيدة بدون المقاومات على بعض المحاكيات وهذا لا يصلح عمليا لعدم وجود مصدر لتيار القاعدة للترانزيستورات و يجب وضع مقاومتين أحدهما من قاعدة Q1 للموجب و الثانية من قاعدة Q2 للأرض
لماذا لا تستخدم متصفح آخر مثل جوجل مثلا

[ماجد عباس محمد]

نسيت أن اذكر أن دخول هذه الدائرة لا يزيد عن 0.1 فولت وهذا يفسر تغيير نسبة المقاومات لتعطى خرج مقبول
