توصيل lm317?????

[Shaas]

السلام عليكم قمت بتوصيل lm317مع دخل 12فولت لاحصل على خرج 7فولت من اجل شحن بطارية ميزان وفعلا بتوصيل مقاومة الضبط 5كيلو والمقاومة 240اوم حصلت على خرج 8،5تقرببا اكن عند نوصيل الدائرة الى الميزان فان الجهد ينخفض الى النصف تقريبا مع ملاحظة ان الامبير ضعيف جدا جدا ماالمسكلة؟؟

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم

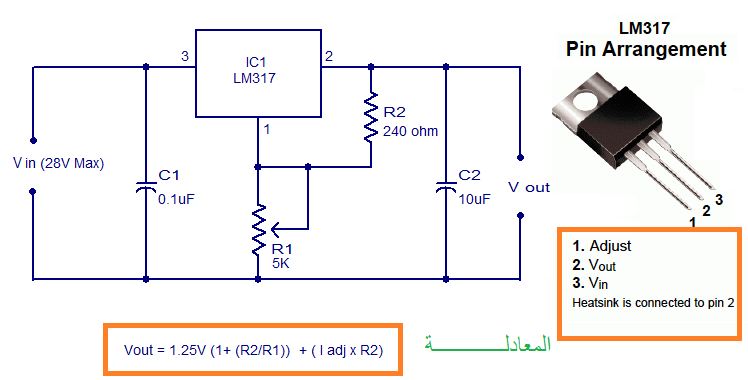

اليك صورة لطريقة التوصيل وللعلم لابد من تطبيق القانون المذكور اسفل الدائرة لاسنخراج الفولت المطلوب ومن المعروف ان تيار هذه المتكاملة 1.5 امبير ولابد من ملاحظة اطراف المتكاملة قبل التوصيل

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة Shaas

السلام عليكم قمت بتوصيل lm317مع دخل 12فولت لاحصل على خرج 7فولت من اجل شحن بطارية ميزان وفعلا بتوصيل مقاومة الضبط 5كيلو والمقاومة 240اوم حصلت على خرج 8،5تقرببا اكن عند نوصيل الدائرة الى الميزان فان الجهد ينخفض الى النصف تقريبا مع ملاحظة ان الامبير ضعيف جدا جدا ماالمسكلة؟؟

لاحظ أن ال المتكاملة لكى تعطى تيار يجب أن تكون على مبرد و إلا فدائرة الحماية سيقلل التيار الخارج
