استفسار بخصوص تقنية pwm

[mohatvnet]

سلام عليكم

عندي استفسار بخصوص pwm أصبحنا نجد هذه تقنية مستعملة بكثرة

في دوائر تغدية من نوع smps لكن مشكلتي هو أنني امتلك
جهاز

تلحيم المعادن لديه محول من نوع فرايت يعني تقنية smps
لا اعرف طريقة التي يتحكم بها في تيار

يعني هل تقنية pwm تتحكم في الجهد الخارج من المحول أو في تيار الخارج

[ماجد عباس محمد]

طبقا لقانون أوم لا يمكنك التحكم فى التيار
انت فقط تتحكم فى الفولت
قد تستشعر الفولت و تغير عرض النبضة لضبطه أو تستشعر التيار و تعدل عرض النبضة لضبطه من خلال تغيير الفولت أيضا

[نعيم البديري]

اضف لما تفضل به الاستاذ الفاضل ماجد / التحكم بعرض النبضات قد تبدو انها لاتؤثر بجهد الاشارة لان تقطيع المصدر بعد تحويله لمستمر يبقي جهد الاشارة كما هو كموجة مربعة لكن هذا الكلام قبل محول الخرج ومن خلال التحكم بعرض النبضات الفعالة المسيطرة على تشغيل موسفتات التقطيع هنا يكون تاثيرها واضح في قدرة الفيض المغناطيسي للمحول والخروج بنتيجة تاثر الجهد الخارج وطبعا كل شي يتبع الجهد التيار والقدرة الخارجة ..بالنسبة لتحسس تيار الخرج كما تفضل الاستاذ ماجد يؤخذ عن طريق توليد جهد تبعا لسحب التيار اما عن طريق C.Tاو عن طريق مقاومة صغيرة توالي للسيطرة على تحديد التيار وهو بالاصل تحكم بالفولت كما تم توضيحه .

[mohatvnet]

شكرا على ردك استاد ماجد هل تقصد عند زيادة تيار ينخفض

الجهد وعند خفض تيار يرتفع الجهد وتضل قدرة المحول ثابتة

ادا كان هذا قصدك هذا ما أريده بضبط يعني تتبيت تيار عند قيمة معينة

[mohatvnet]

المشاركة الأصلية كتبت بواسطة نعيم البديري

اضف لما تفضل به الاستاذ الفاضل ماجد / التحكم بعرض النبضات قد تبدو انها لاتؤثر بجهد الاشارة لان تقطيع المصدر بعد تحويله لمستمر يبقي جهد الاشارة كما هو كموجة مربعة لكن هذا الكلام قبل محول الخرج ومن خلال التحكم بعرض النبضات الفعالة المسيطرة على تشغيل موسفتات التقطيع هنا يكون تاثيرها واضح في قدرة الفيض المغناطيسي للمحول والخروج بنتيجة تاثر الجهد الخارج وطبعا كل شي يتبع الجهد التيار والقدرة الخارجة ..بالنسبة لتحسس تيار الخرج كما تفضل الاستاذ ماجد يؤخذ عن طريق توليد جهد تبعا لسحب التيار اما عن طريق C.Tاو عن طريق مقاومة صغيرة توالي للسيطرة على تحديد التيار وهو بالاصل تحكم بالفولت كما تم توضيحه .

شكرا لك استاد نعيم على مساعدتك

انا أريد صنع جهاز تلحيم المعادن inverter welding arc هدا الجهاز يسحب 5 كيلو وات لكي يلحم المعدن انا قررت صنعه عن طريق دائرة smps أعلم هده دوائر الكترونية معقدة لكنها أفضل من محول الكهربائي بسبب طاقة المبددة بمفعول جول
انا أريد تتبيت تيار وليس الجهد . المحول سأقوم بلف عدد لفاته للخرج على 60 فولت أما تيار أريد تحكم فيه من 20 إلى 180 أمبير لا يهم تغير الجهد الخرج

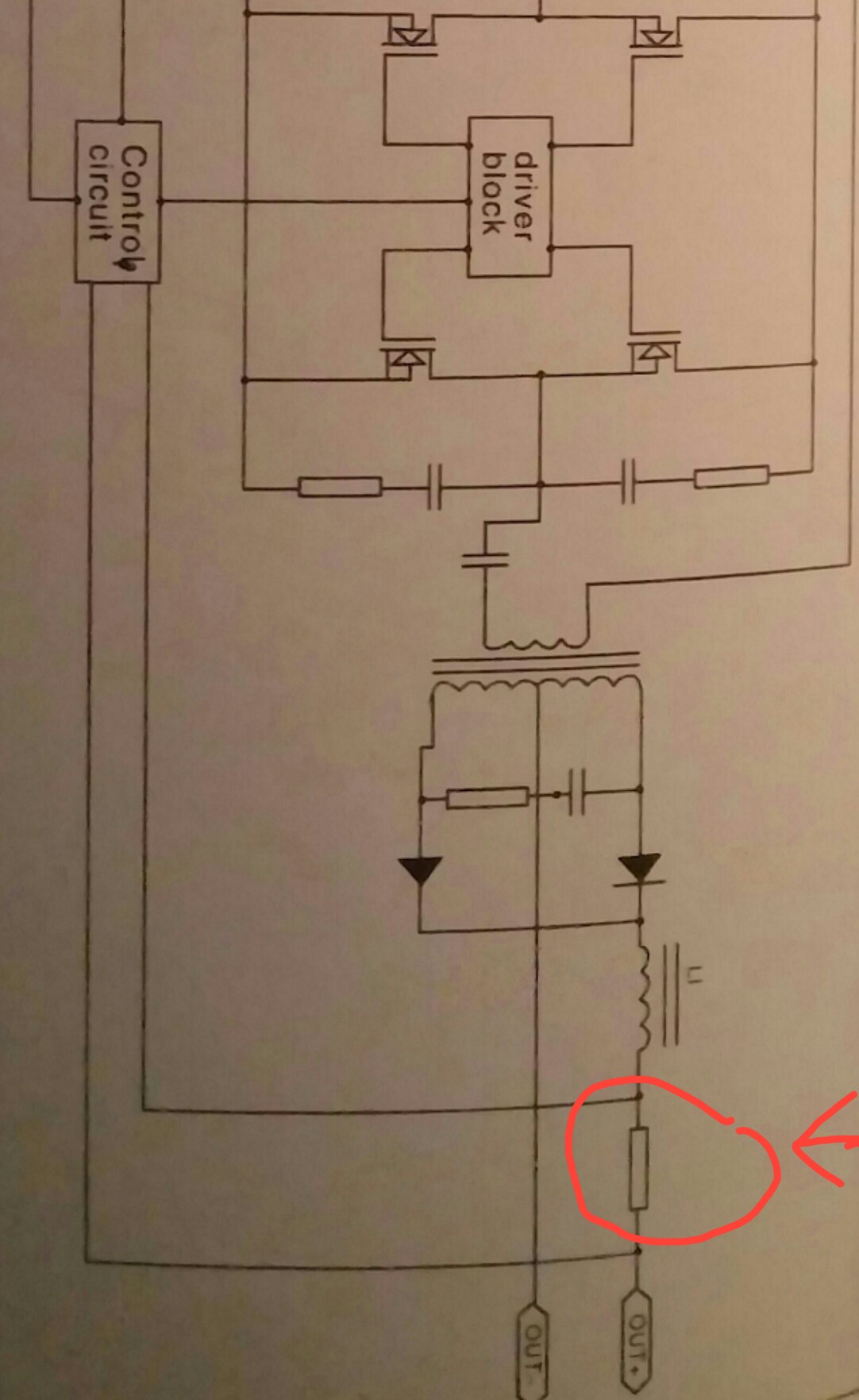

لكن فكرة المقاومة على الخرج لمعرفة قيمة تيار أعتقد أنها سوف تتلف لأن تيار الدي يمر عليها مرتفع مع العلم المقاومة مرسومة في خطاطة مبسطة لجهاز تلحيم

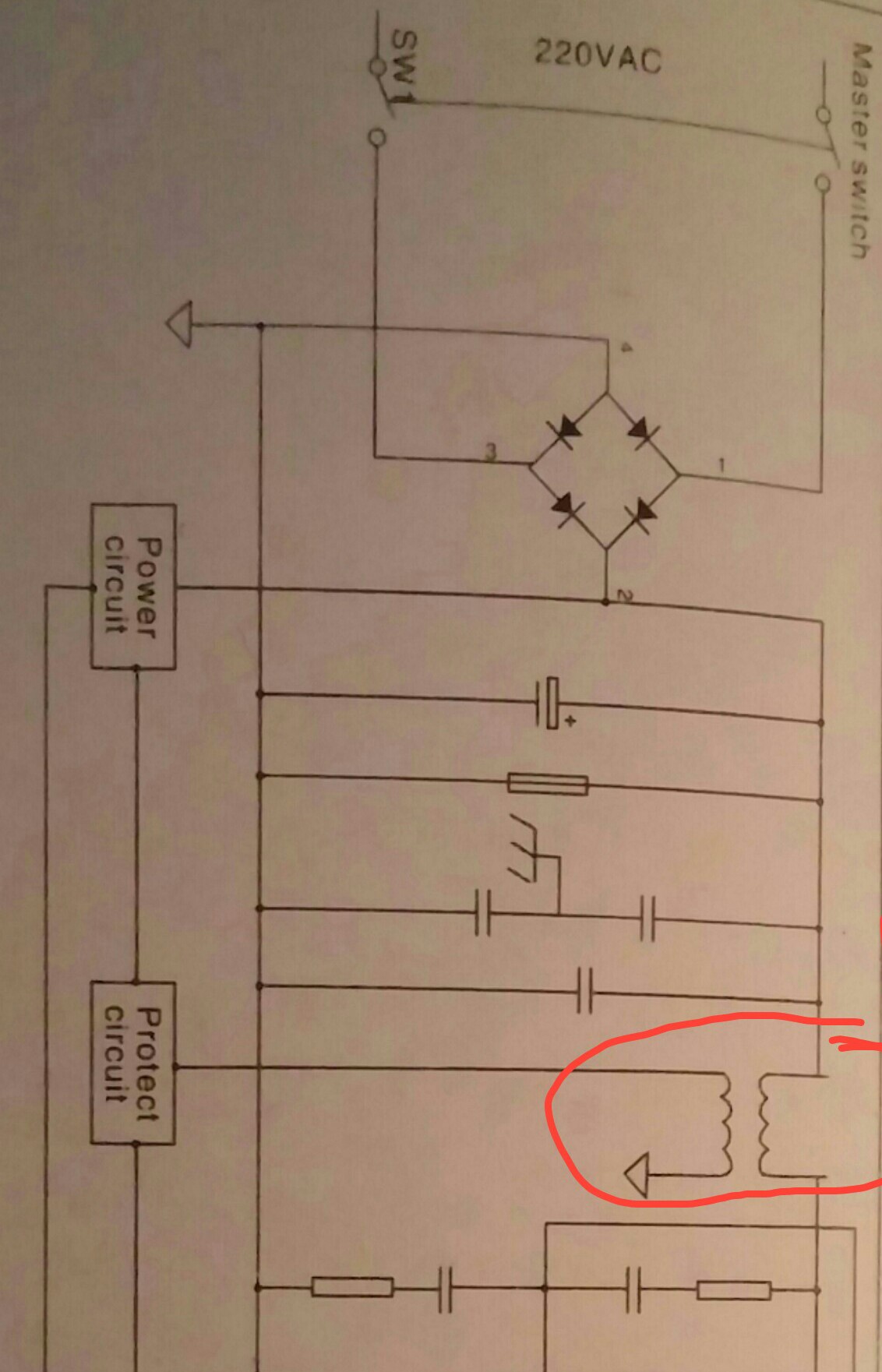

وكدلك هناك محول موجود في دخل المحمول هل يتحسس تيار المسحوبة أم مادا

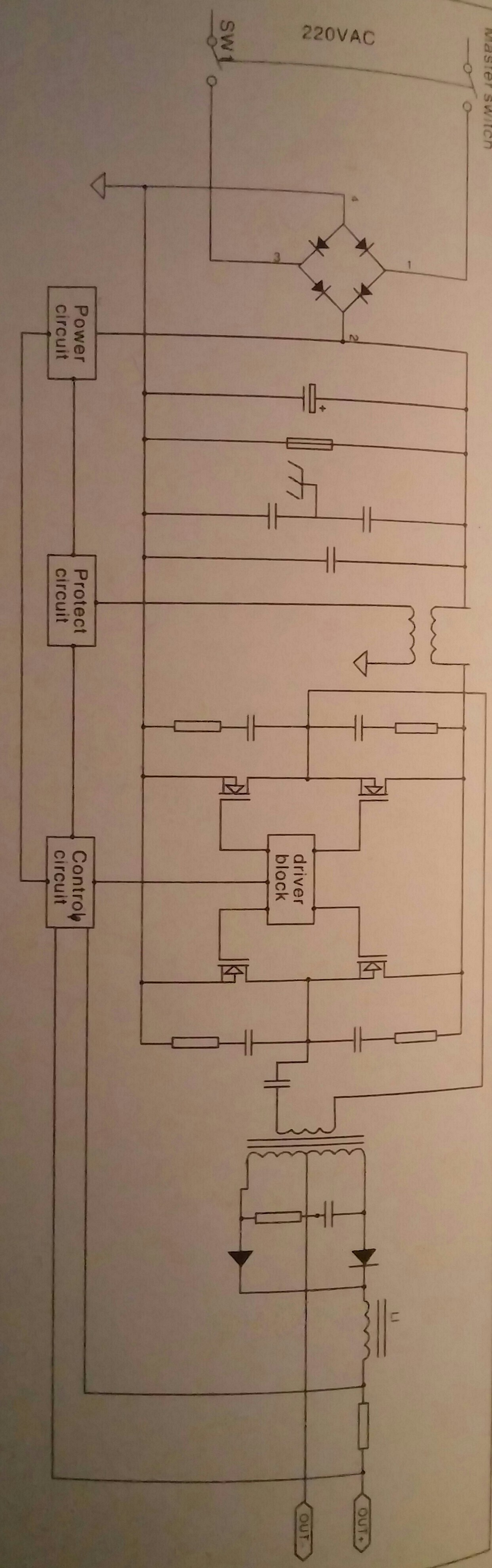

سوف أرفق صورة كاملة لخطاطة المبسطة للجهاز



وكذلك انا أشرت على المحول دخل وكدلك المقاومة هل تقيس تيار المسحوب أم مادا

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة mohatvnet

شكرا على ردك استاد ماجد هل تقصد عند زيادة تيار ينخفض
الجهد وعند خفض تيار يرتفع الجهد وتضل قدرة المحول ثابتة
ادا كان هذا قصدك هذا ما أريده بضبط يعني تتبيت تيار عند قيمة معينة

ما قصدته هو ببساطة انك تستشعر أو تقيس أو تتحسس التيار فى الحمل
لو زاد عن قدر ما تريد تخفض الفولت فهو ما يقلل التيار لكن لا توجد وسيلة لتقليل أو تغيير التيار و طبقا لقانون أوم سوى تغيير الفولت أو تغيير المقاومة و الأخير يفقد كثير من الطاقة ولذا تغيير الفولت هو المطلوب
كيف تستشعر التيار فهناك محول تيار Current transformer يعطى فولت مناظر للتيار المار به و هناك نوع آخر من الحساسات من أشباه الموصلات تقوم بنفس العمل
و كلها تقيس تيارات عالية أكثر من 200 أمبير لو شئت
يمكنك توظيف أى منها لتقيس لك التيار و تعدل عرض النبضة لضبطه على القيمة التى تريدها

[mohatvnet]

شكرا لك استاد ماجد لقد قمت باخد قياسات من الجهاز تلحيم

لكنني صدمت حقيقتا عندما أخدت تلك القياسات هذه هي القياسات :

في الأول بدون حمل على الجهاز يكون الجهد على الخرج 94 فولت

لكن الغريب في الأمر عند ضبط الجهاز على 20 أمبير يكون الفولت الخرج هو 20 فولت

وعند ضبط الجهاز على 100 أمبير أو 150 أو 200 يبقى الجهد هو 20 فولت

لكن والأغرب من ذالك هو عند زيادة الكبير إلى 250 امبير يرتفع الجهد إلى 24 فولت

مع العلم اقوم بتغير تيار المسحوب بواسطة مقاومة وتضهر قيمة على شاشة جهاز تلحيم

لكن اي تقنية يعتمد عليها هل هذا الجهاز هل هذا خرق لقانون اوم

وفي كتاب الخاص بالجهاز مكتوب يتم تحكم بتيار وليس الجهد عن طريق ال PWM

[ماجد عباس محمد]

طبعا القياس كان على قوس اللحام ذاته لكن لم تحدد ما إن كان تيار اللحام مستمر أم متردد؟؟
